VPD-170-IRT
紅外線溫度資料集中器
特色
- 高解析彩色觸控螢幕
- 前面板: IP65 防水防曬
- 提供溫度閥值設定功能
- 提供9組繼電器告警輸出
- 提供熱顯像功能
- 可連接多台 iSN-81x紅外線溫度感測模組
- 支援 Modbus TCP/RTU 通訊協議
介紹

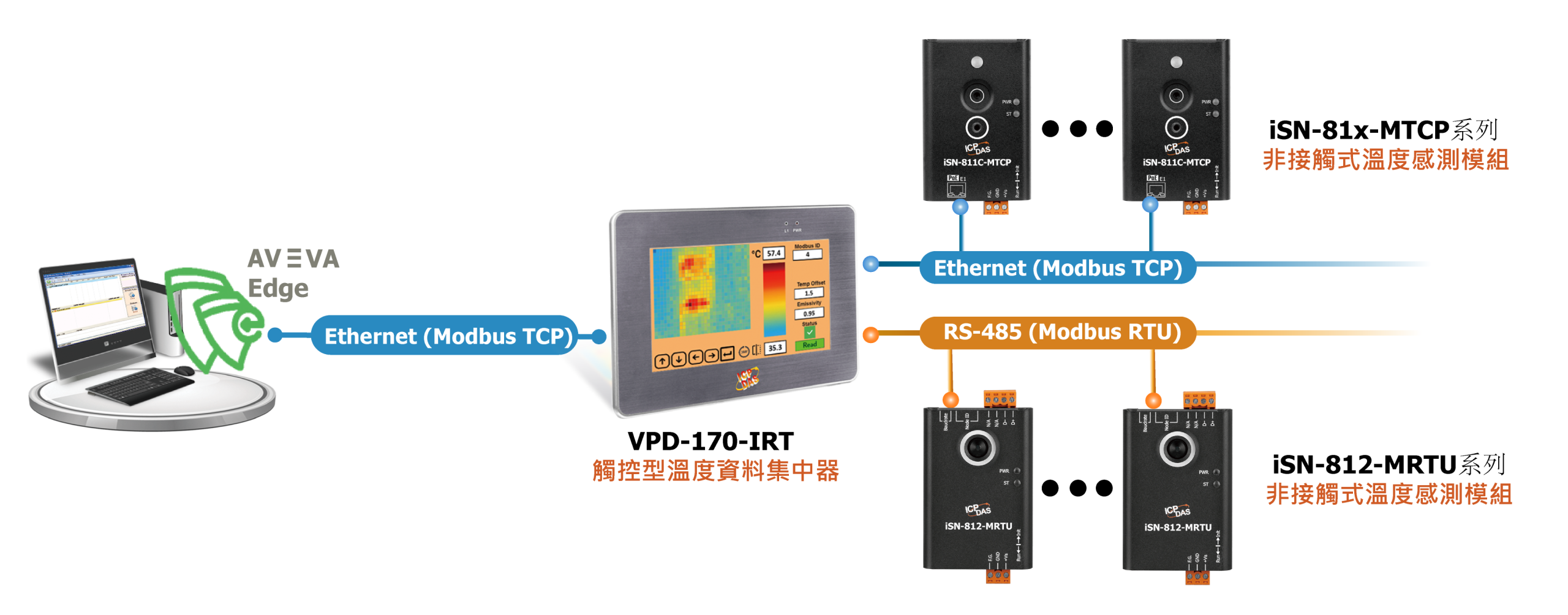

VPD-170-IRT 是具備使用者介面，針對 iSN-81x 紅外線溫度感測模組所設計的資料集中器。VPD-170-IRT 支援高達 8 組 Modbus TCP Client 連線，讓遠端監控主機經由乙太網路連結到集中器，便於一次存取多個iSN-81x 系列模組的溫度資料。使用者可從 VPD-170-IRT 的觸控螢幕進行 iSN-81x 系列模組與集中器本體的各項功能設定，也能立即看到量測物體的溫度與熱像圖。透過 VPD-170-IRT 溫度資料集中器與乙太網路便捷的連結與通訊能力，使用者能夠快速的建立遠端監控系統並進行溫度資料集中管理。
應用

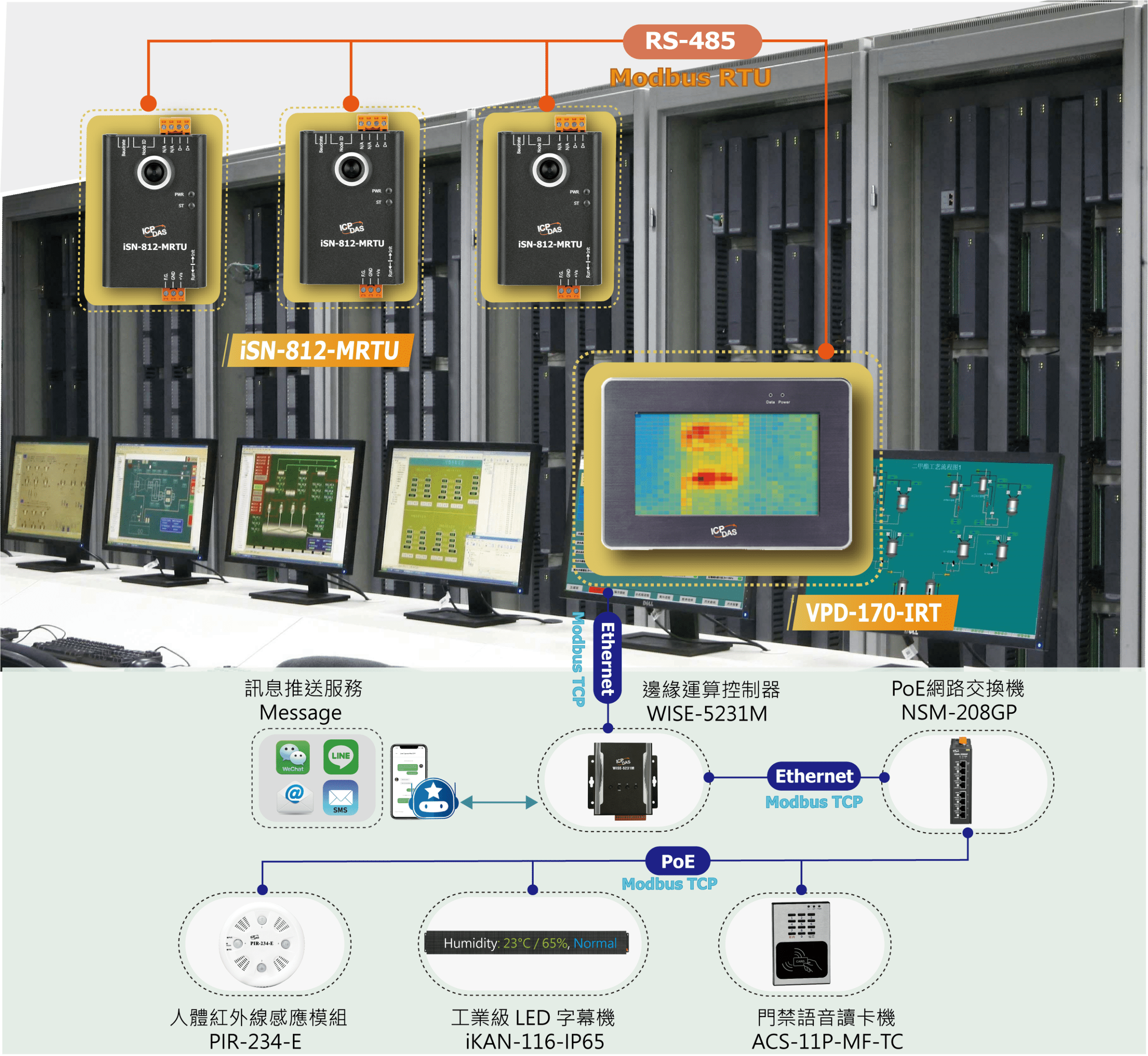

控制盤內的機器 、 配線隨著功能提升而增加 ， 要檢測的部位也增加 ， 但因巡檢不確實 ， 隨之而來事故風險升高 。 為確保盤櫃安全 、 機房運行環境管理 ， 導入 IoT 設備來建立零延時 、 零斷線的監測平台 。
相似產品
| 主要單元 | |
|---|---|
| CPU | 32-bit RISC CPU |
| 儲存 | 64 MB SDRAM/64 MB Flash |
| 實時時鐘 | Yes |
| 顯示 | |
|---|---|
| 類型 | LCD 7” TFT (Resolution 800 x 480, 65535 colors), defective pixels <= 3 |
| 背光壽命 | 20,000 hours |
| 亮度 | 400 cd/m2 |
| 觸控螢幕 | Yes |
| LED 燈 | |
|---|---|
| 狀態 | 2 LED |
| 繼電器輸出 | |
|---|---|
| 通道數 | 9 |
| 類型 | Signal Relay (Form A) |
| 觸點材質 | Silver Nickel, Gold-covered |
| 觸點規格 | 2 A @ 30 VDC<br>0.24 A @ 220 VDC<br>0.25 A @ 250 VAC |
| 作動時間 | 3 ms (typical) |
| 釋放時間 | 4 ms (typical) |
| 電氣耐久性 | 2 x 10^5 ops. |
| 機械耐久性 | 10^8 ops. |
| 上電值 | Yes |
| 安全值 | Yes |
| HMI | |
|---|---|
| 蜂鳴器 | Yes |
| 旋轉開關 | Yes |
| 橡膠按鍵 | No |
| 重置按鈕 | Yes |
| 乙太網路 | |
|---|---|
| Ports | RJ-45 x 1, 10/100 Base-TX |
| 通訊協定 | Modbus TCP |
| COM Ports | |
|---|---|
| Ports | 2 x RS-232 (3-pin) or RS-485 (including Self-Tuner) ; 2500 VDC isolated |
| 通訊協定 | Modbus RTU |
| USB | |
|---|---|
| 規格 | USB 1.1 Client (Firmware updates only) |
| 接頭 | Mini-B |
| 電源 | |
|---|---|
| 功耗 | 3.6 W |
| PoE 供電 | IEEE 802.3af, Class1 (48 V) |
| 端子供電 | +12 ~ 48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 217 mm x 153 mm x 33 mm |
| 安裝 | Wall Mounting |
| 防水防塵等級 | Front Panel: NEMA 4 /IP65 |
| 環境 | |
|---|---|
| 工作溫度 | -10 ~ +60°C |
| 儲存溫度 | -20 ~ +70°C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
