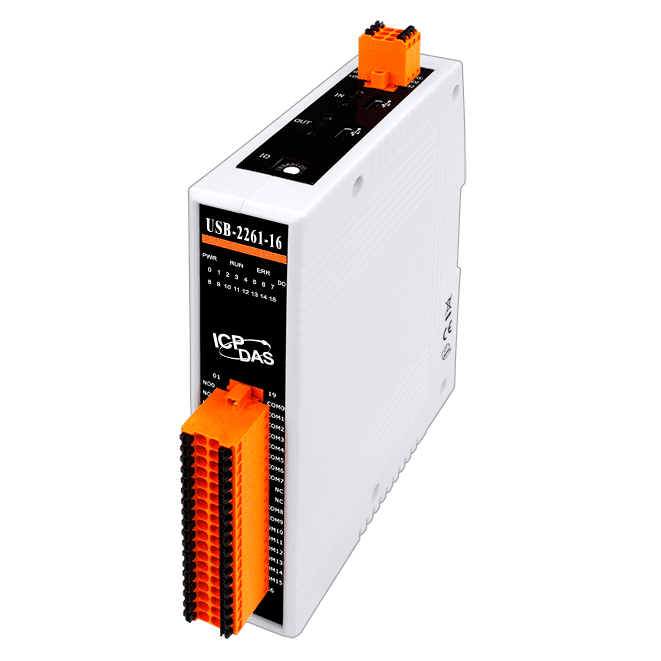

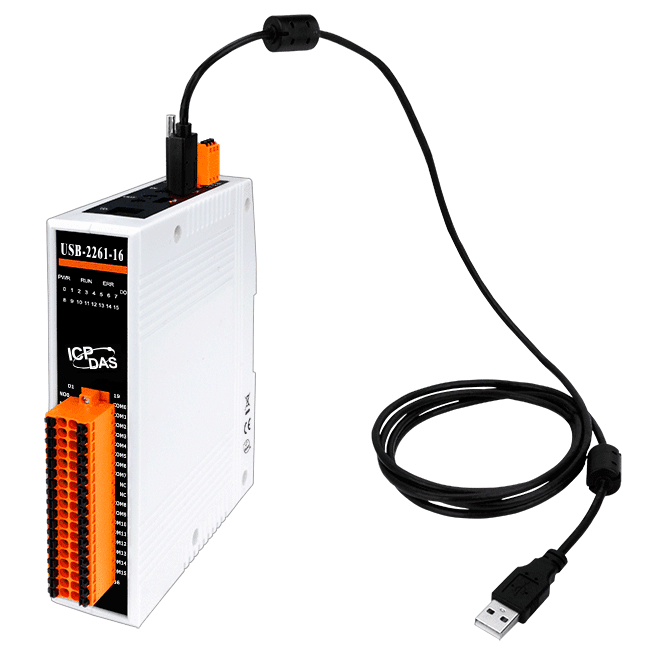

USB-2261 series
USB I/O 模組具隔離型, 16/32 通道電源繼電器輸出
特色
- 16/32 通道電源繼電器輸出
- 具有開機值和安全值的雙看門狗
- 內建雙通道 USB 2.0 交換器，建構菊花鏈(Daisy-Chain)拓樸
- 隨插即用，無需驅動程式
- USB 連接線鎖固設計
- 易於使用的工具，用於設定和 I/O 測試
- API 函式庫 ( VB/C++/C#.NET/VB.NET/LabVIEW )
- 支援 32/64 位元 Win7/8/10/11 和 Linux
介紹
USB-2261-16 和 USB-2261-32 是 USB 2.0 I/O 裝置，具有 16 或 32 通道電源繼電器輸出。這兩種型號也都有 LED 指示燈來顯示數位通道的狀態。具有可設定開機值和安全值的雙看門狗功能，可確保在惡劣環境下的可靠運作。我們也提供 API 函式庫和附有原始碼的示範，供 Windows 和 Linux 使用者使用各種開發工具 (VB/C++/C#.NET/VB.NET/LabVIEW) 開發自己的 USB 應用程式。因此，USB-2260A-24/USB-2260A-48 是您透過隨插即用 USB 介面實作 I/O 擴充的最佳選擇。
內建 USB 集線器支援菊鏈串接（Daisy-Chain）USB-2200 模組配備 USB 集線器，支援菊鏈串接拓樸。
此功能可將一個以上的 USB-2200 模組整合到單一系統中，從而釋放 PC 的 USB 連接埠。
注意：USB 2.0 連接埠只能提供 500mA 電力，當多個模組連接到同一個 USB 連接埠時，需要外接電源。菊鏈串接應用請參考下圖。
註：支援菊鏈串接，最多可串接 5 個節點。
備援電源
此模組支援雙電源輸入（+10 至 +30 VDC），以強化備援能力。若其中一個電源失效或中斷，另一電源將立即接管，確保關鍵環境中的運作不中斷。模組只需單一電源即可正常運作。(如果不使用 USB 集線器功能，模組可透過 USB 2.0 連接埠供電)。
應用
► 樓宇自動化 ► 工廠自動化 ► 機器自動化 ► 檢測設備 ► 測量和測試
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 1 Hardware watchdog (1.6 second) 1 Software watchdog (Programmable) |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 3 x 電源、通訊與錯誤 USB-2261-16: 16 x 電源繼電器 USB-2261-32: 32 x 電源繼電器 |
| 繼電器輸出 | |
|---|---|
| 通道數 | USB-2261-16: 16 USB-2261-32: 32 |
| 類型 | 電源繼電器 (SPST-NO, Form A) |
| 觸點規格 | USB-2261-16: DC: 3 A @ 30 VDC, AC: 3 A @ 250 VAC (47 ~ 63 Hz) USB-2261-32: DC: 2 A @ 30 VDC, AC: 2 A @ 250 VAC (47 ~ 63 Hz) |
| 作動時間 | +3.5 ~ +50 VDC |
| 釋放時間 | 5 ms (Max.) |
| 電氣耐久性 | 1 x 10^5 ops |
| 機械耐久性 | 2 x 10^7 ops |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| USB | |
|---|---|
| Ports | 2, daisy-chain max. 5 pcs |
| 規格 | USB 2.0 高速 (480 Mbps) |
| 接頭 | Type C |
| 電源 | |
|---|---|
| 功耗 | USB-2261-16: 典型值 2.5 W, 最大值 3.0 W USB-2261-32: 典型值 4.1 W, 最大值 4.6 W |
| 端子供電 | 支援, +10 ~ +30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | USB-2261-16: 31 x 166 x 129 USB-2261-32: 56 x 180 x 144 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
