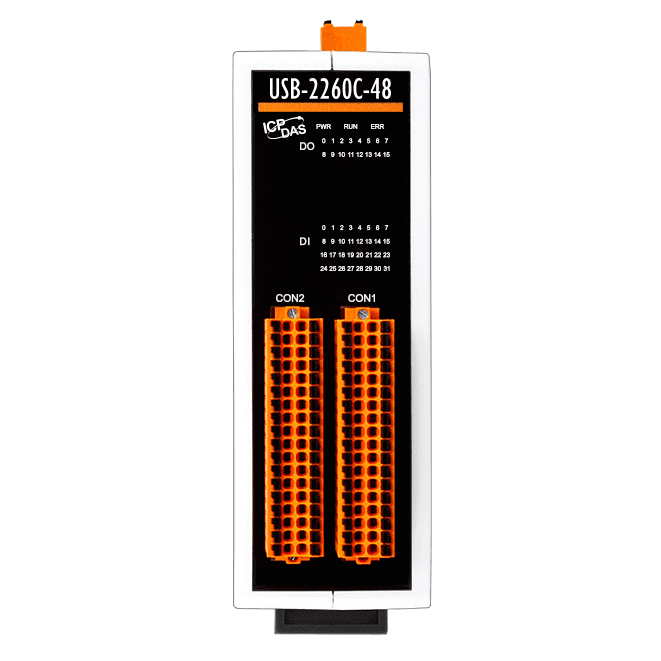

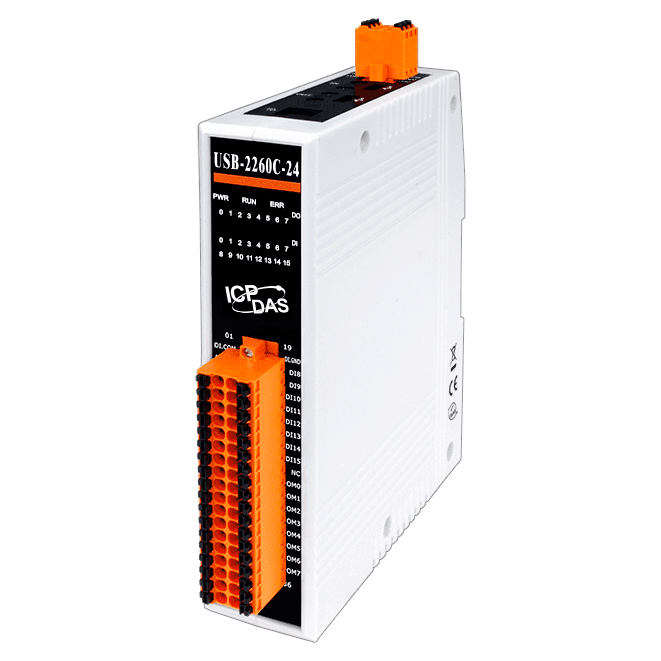

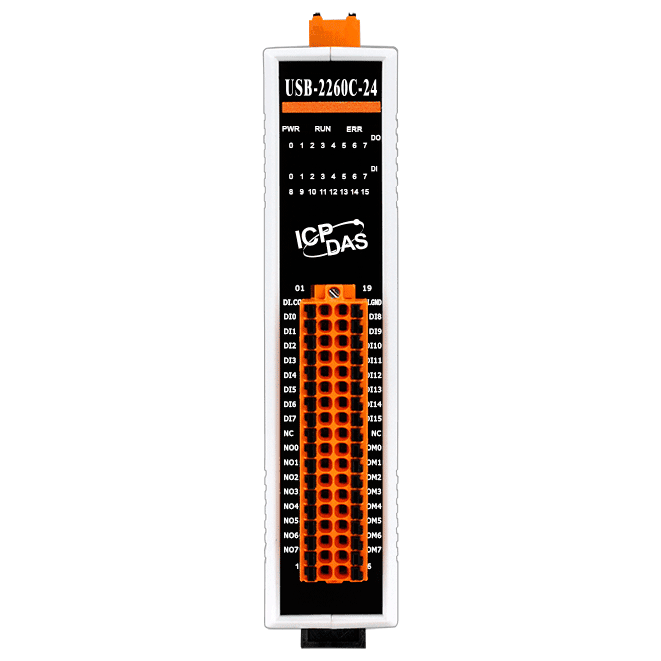

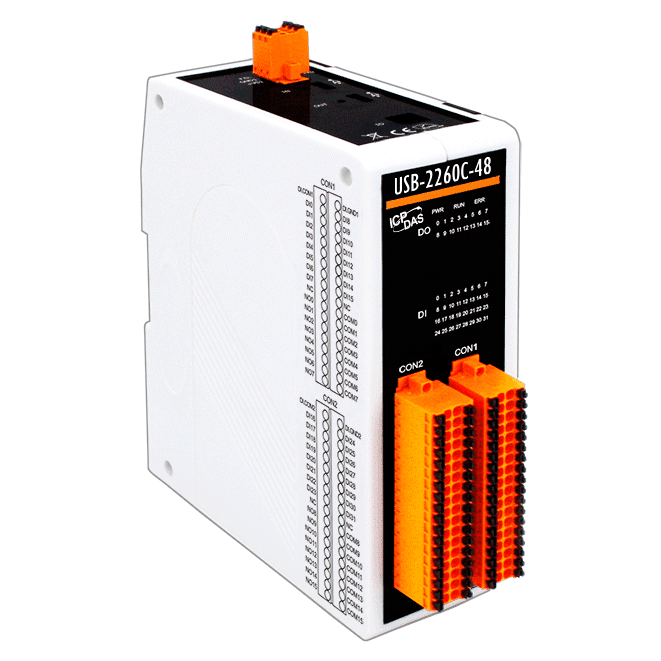

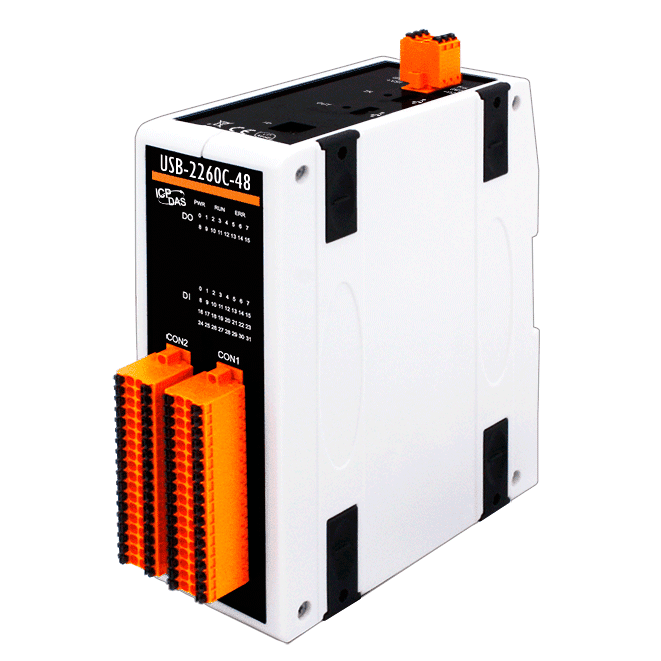

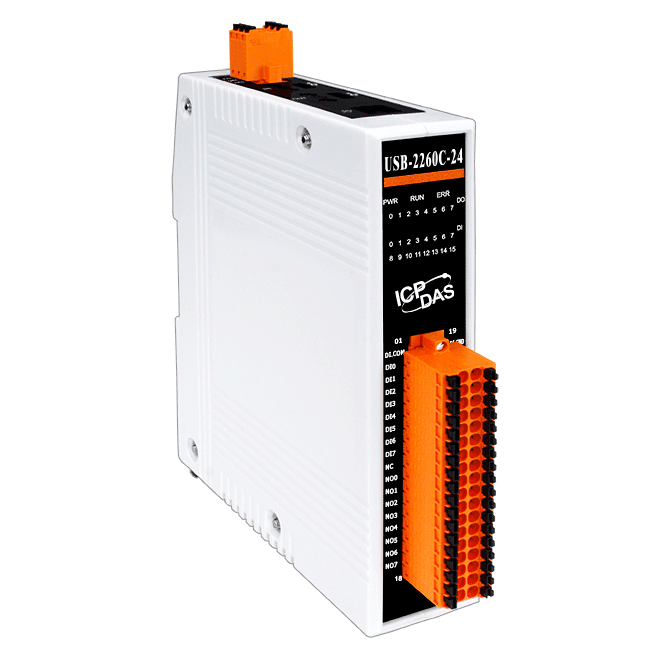

USB-2260C series
USB I/O 模組具隔離型, 16/32 通道數位輸入與 8/16 通道光耦合繼電器輸出
特色
- 16/32 通道數位輸入與 8/16 通道光耦合繼電器輸出
- 光耦合繼電器技術無電弧、無跳動和無噪音
- 數位輸入通過接線可選擇乾接點和濕接點
- 所有數位輸入通道均可用作 32 位元計數器
- 具有開機值和安全值的雙看門狗
- 內建雙通道 USB 2.0 交換器，建構菊花鏈(Daisy-Chain)拓樸
- 隨插即用，無需驅動程式
- USB 連接線鎖固設計
- 易於使用的工具，用於設定和 I/O 測試
- API 函式庫 ( VB/C++/C#.NET/VB.NET/LabVIEW )
- 支援 32/64 位元 Win7/8/10/11 和 Linux
介紹
USB-2260C-24 和 USB-2260C-48 是 USB 2.0 I/O 裝置，具有 16 或 32 通道數位輸入和8 或 16 通道光耦合繼電器輸出。光耦合器技術提供更快的響應時間和更大的電氣壽命。光耦合器技術的整合也消除了潛在的電弧、跳動和開關噪音。所有數位輸入均可作為 32 位元計數器運作，並支援可透過線路選擇 sink 或 source 組態。
這兩種型號也都有 LED 指示燈來顯示數位通道的狀態。具有可設定開機值和安全值的雙看門狗功能，可確保在惡劣環境下的可靠運作。我們也提供 API 函式庫和附有原始碼的示範，供 Windows 和 Linux 使用者使用各種開發工具 (VB/C++/C#.NET/VB.NET/LabVIEW) 開發自己的 USB 應用程式。因此，USB-2260C-24/USB-2260C-48 是您透過隨插即用 USB 介面實作 I/O 擴充的最佳選擇。
內建 USB 集線器支援菊鏈串接（Daisy-Chain）這兩種型號也都有 LED 指示燈來顯示數位通道的狀態。具有可設定開機值和安全值的雙看門狗功能，可確保在惡劣環境下的可靠運作。我們也提供 API 函式庫和附有原始碼的示範，供 Windows 和 Linux 使用者使用各種開發工具 (VB/C++/C#.NET/VB.NET/LabVIEW) 開發自己的 USB 應用程式。因此，USB-2260C-24/USB-2260C-48 是您透過隨插即用 USB 介面實作 I/O 擴充的最佳選擇。
USB-2200 模組配備 USB 集線器，支援菊鏈串接拓樸。
此功能可將一個以上的 USB-2200 模組整合到單一系統中，從而釋放 PC 的 USB 連接埠。
注意：USB 2.0 連接埠只能提供 500mA 電力，當多個模組連接到同一個 USB 連接埠時，需要外接電源。菊鏈串接應用請參考下圖。
註：支援菊鏈串接，最多可串接 5 個節點。

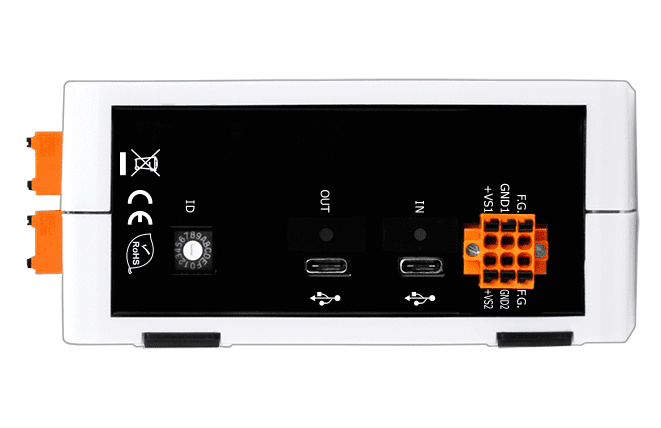

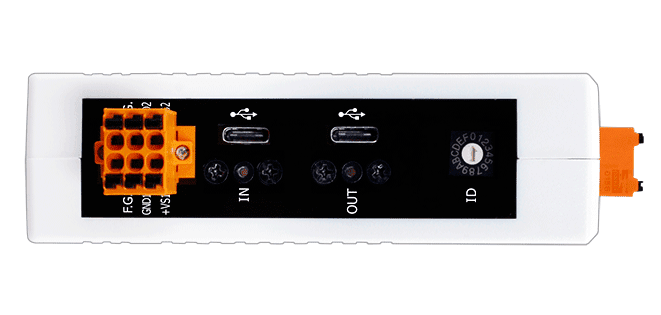

備援電源
此模組支援雙電源輸入（+10 至 +30 VDC），以強化備援能力。若其中一個電源失效或中斷，另一電源將立即接管，確保關鍵環境中的運作不中斷。模組只需單一電源即可正常運作。(如果不使用 USB 集線器功能，模組可透過 USB 2.0 連接埠供電)。
應用
► 樓宇自動化 ► 工廠自動化 ► 機器自動化 ► 檢測設備 ► 測量和測試
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 1 Hardware watchdog (1.6 second) 1 Software watchdog (Programmable) |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 3 x 電源、通訊與錯誤 USB-2260C-24: 24 x DI 與光耦合繼電器 USB-2260C-48: 48 x DI 與光耦合繼電器 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | USB-2260C-24: 16 USB-2260C-48: 32 |
| 類型 | 乾接點: Source 濕接點: Sink/Source |
| ON 電壓準位 | 乾接點: Close to GND 濕接點: +10 ~ +50 VDC |
| OFF 電壓準位 | 乾接點: Open 濕接點: +4 VDC Max. |
| 最大計數值 | 32-bit |
| 頻率 | 5k Hz |
| 輸入阻抗 | 10 KΩ |
| 過電壓保護 | 70 VDC |
| 繼電器輸出 | |
|---|---|
| 通道數 | USB-2260C-24: 8 USB-2260C-48: 16 |
| 類型 | 光耦合繼電器 (光耦合器, Form A) |
| 觸點規格 | 80V/1.0A (工作溫度 -25 to +40°C) 80V/0.8A (工作溫度 +40 to +60°C) 80V/0.7A (工作溫度 +60 to +75°C) (AC peak or DC) |
| 漏電流 | 1 uA |
| 作動時間 | 3.0 ms (Max.) |
| 釋放時間 | 0.3 ms (Max.) |
| 電氣耐久性 | 壽命長 , 無電弧 , 無開關彈跳雜訊 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| USB | |
|---|---|
| Ports | 2, daisy-chain max. 5 pcs |
| 規格 | USB 2.0 高速 (480 Mbps) |
| 接頭 | Type C |
| 電源 | |
|---|---|
| 功耗 | USB-2260C-24: 典型值 1.4 W, 最大值 1.9 W USB-2260C-48: 典型值 2.1 W, 最大值 3.2 W |
| 端子供電 | 支援, +10 ~ +30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | USB-2260C-24: 31 x 166 x 129 USB-2260C-48: 56 x 180 x 144 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
