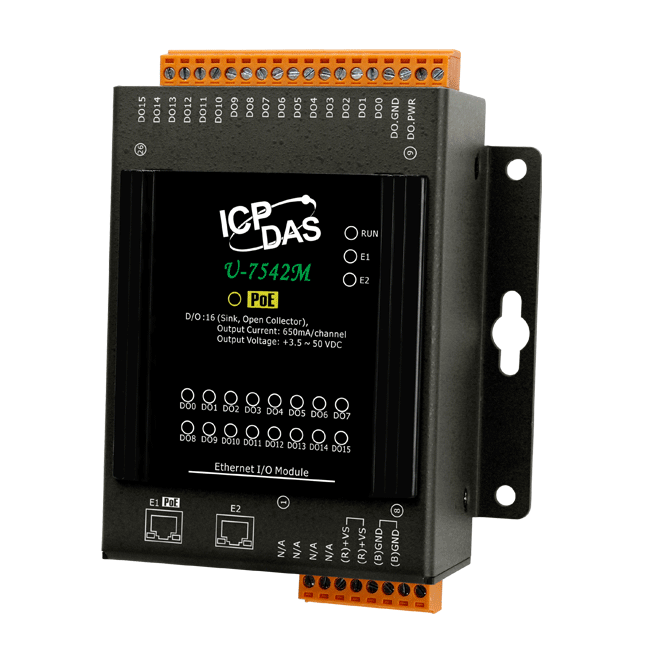

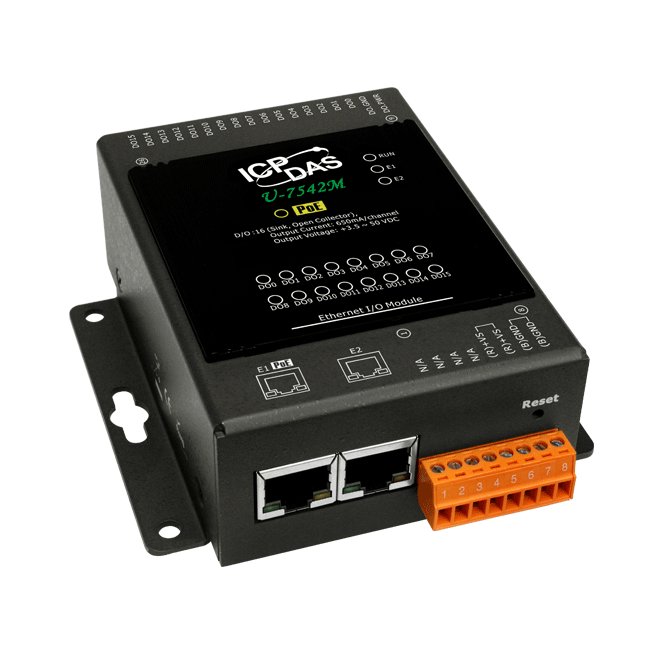

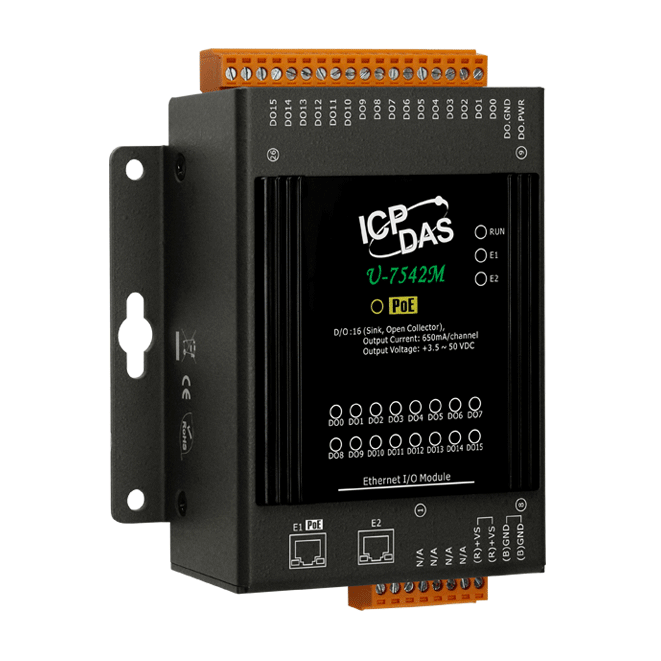

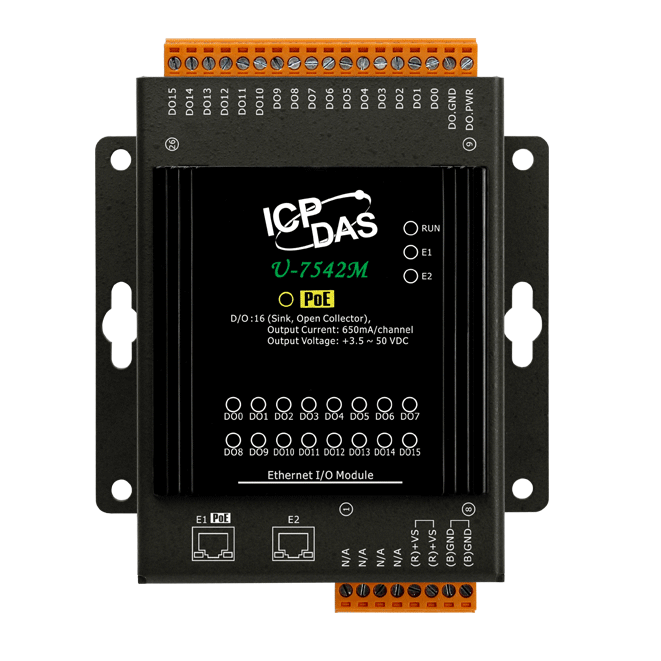

U-7542M

OPC UA I/O 模組, 16個通道的數位輸出與 2個 Ethernet 連接埠

特色

• 支援 OPC UA Server / Client、MQTT Client 通信協定
• 支援 RESTful API : 可透過 HTTP 和 HTTPS 讀寫 I/O 和軟體點
• 支援同時執行 OPC UA、MQTT、RESTful API 通信功能
• 支援邏輯功能規則設定 : IF, THEN, ELSE
• 支援排程功能 : 可將設定好的規則排程，在指定的時間執行
• 支援事件日誌 : 記錄 I/O 值的變更，便於設備追蹤
• 支援 IoTstar 雲端管理軟體
• 內建網頁伺服器，提供 Web 介面服務
• I/O 通道: 16 組 DO通道
• 提供雙乙太網路埠，支援 Daisy Chain 串接佈線
• IEEE 802.3af 標準 Power over Ethernet (PoE)

介紹

U-7542M 是一款配有 16 組數位輸出通道的遠端模組。提供雙乙太網口 (Dual-port Ethernet switch)，可用於建構 Daisy Chain 網路拓墣，可簡化線路配置與維護的複雜度，降低佈線成本與交換器的需求，提高網路擴充性。並遵照 IEEE 802.3af 標準 (classification, Class 2) 中的 Power over Ethernet (PoE) 規範，可在 PoE 網路環境下透過網路線(Category 5) 傳送電力。此功能提供了更大的靈活性及效率以簡化系統設計、節省空間並減少電線及電源插座的需求。使用者可透過網頁操作界面設定模組組態、控制模組的輸出通道、監視模組連線與 I/O 狀態，過程簡單且快速並且無須額外安裝軟體。

在工業物連網通訊支援上，提供 OPC UA Server / Client, MQTT Client, RESTful API 通訊 ( 三種通訊可同時執行 )，讓用戶可依需求及環境選擇連網方式，方便將內建 I/O 通道的數值交由雲端系統或現場端控制系統呈現、分析或決策。AI/AO 模組支援 Scaling，讓類比訊號透過轉換成為可讀性更高的數值。並支援邏輯功能的規則設定 IF, THEN, ELSE，可設定 I/O 與軟體點的邏輯判斷; 支援排程功能，可將設定好的規則加入排程，達到在特定的時間執行規則 ; 支援 RESTful API 功能，可透過 HTTP 和 HTTPS( 身分驗證與通訊加密 ) 讀寫 I/O 和軟體點。

應用

請參考 OPC UA I/O 模組系列介紹.

訂購資訊

產品系列	說明	數量	詢價
產品系列 U-7542M CR	說明OPC UA I/O 模組, 16個通道的數位輸出與 2個 Ethernet 連接埠(RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
通訊協定	• OPC UA Server / Client • MQTT Client • RESTful API
功能	• 網頁設定介面 • Scaling • 安全性 • 規則設定 • 排程 • 事件日誌 • IoTstar 設定

CPU 模組
CPU	32-bit CPU (400 MHz)
看門狗計時器	模組, 通訊 ( 可編程)

隔離
2 端隔離	I/O: 3750 VDC

EMS 防護
EFT (IEC 61000-4-4)	±4 kV ( 於電源)
ESD (IEC 61000-4-2)	±4 kV ( 於每個接觸端子) ±8 kV ( 於空中非接觸)
Surge (IEC 61000-4-5)	±2 kV ( 於電源)

LED 燈
狀態	Run, Ethernet, I/O

數位輸出
通道數	16
類型	隔離型開集極
Sink/Source (NPN/PNP)	Sink
負載電壓	+ 3.5 ~ + 50 VDC
負載電流	每通道 650 mA @ 25° C 直接驅動電力繼電器模組
過電壓保護	+60 VDC
過載保護	1.3 A
短路保護	有
上電值	可編程
安全值	可編程
