U-7515M
介紹

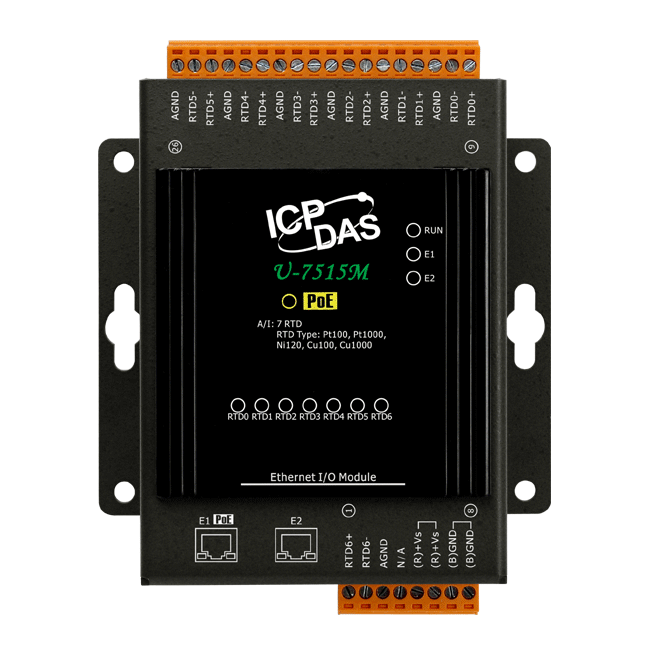

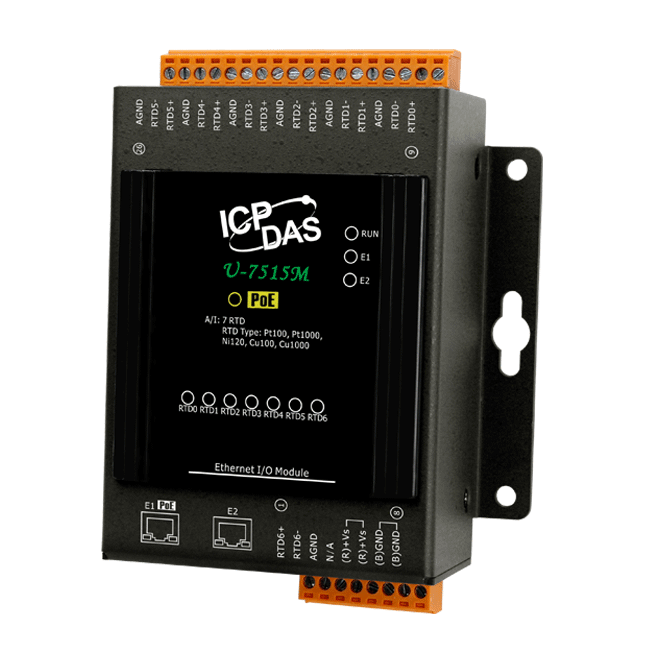

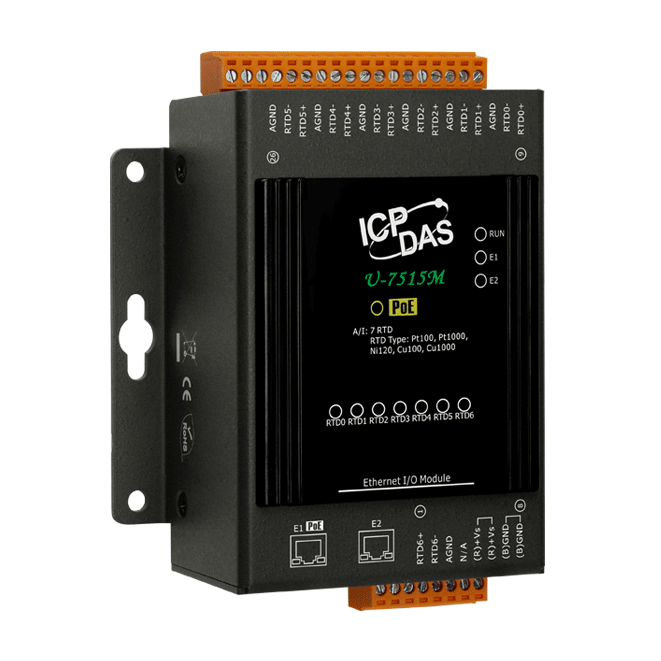

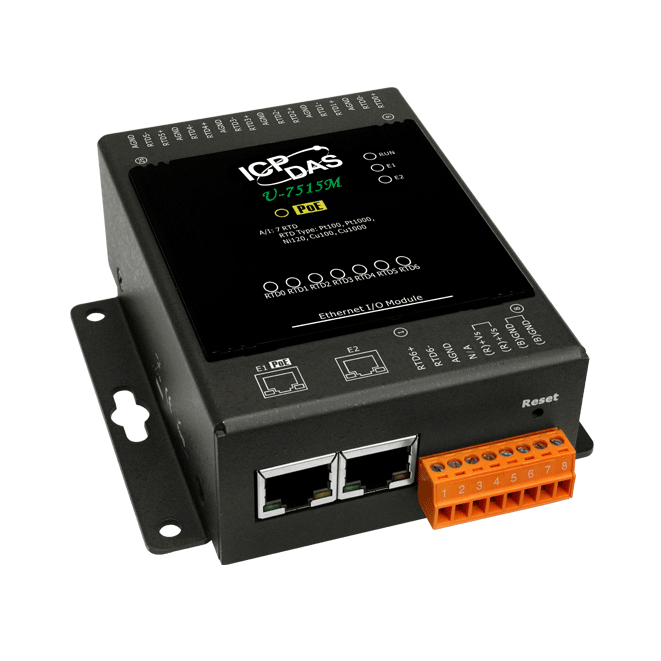

U-7515M 是一款配有 7 組 RTD輸入通道的遠端模組。提供雙乙太網口 (Dual-port Ethernet switch),可用於建構 Daisy Chain 網路拓墣,可簡化線路配置與維護的複雜度,降低佈線成本與交換器的需求,提高網路擴充性。並遵照 IEEE 802.3af 標準 (classification, Class 2) 中的 Power over Ethernet (PoE) 規範,可在 PoE 網路環境下透過網路線 (Category 5) 傳送電力。此功能提供了更大的靈活性及效 率以簡化系統設計、節省空間並減少電線及電源插座的需求。使用者可透過網頁操作界面設定模組組態、控制模組的輸出通道、監視模組連線與 I/O 狀態,過程簡單且快速並且無須額外安裝軟體。
在工業物連網通訊支援上,提供 OPC UA Server / Client, MQTT Client, RESTful API 通訊 ( 三種通訊可同時執行 ),讓用戶可依需求及環境選擇連網方式,方便將內建 I/O 通道的數值交由雲端系統或現場端控制系統呈現、分析或決策。AI/AO 模組支援 Scaling,讓類比訊號透過轉換成為可讀性更高的數值。並支援邏輯功能的規則設定 IF, THEN, ELSE,可設定 I/O 與軟體點的邏輯判斷; 支援排程功能,可將設定好的規則加入排程,達到在特定的時間執行規則 ; 支援 RESTful API 功能,可透過 HTTP 和 HTTPS( 身分驗證與通訊加密 ) 讀寫 I/O 和軟體點。
應用
相似產品
軟體 | |
---|---|
通訊協定 | • OPC UA Server / Client • MQTT Client • RESTful API |
功能 | • 網頁設定介面 • Scaling • 安全性 • 規則設定 • 排程 • 事件日誌 • IoTstar 設定 |
CPU 模組 | |
---|---|
CPU | 32-bit CPU (400 MHz) |
看門狗計時器 | 模組, 通訊 ( 可編程) |
隔離 | |
---|---|
2 端隔離 | I/O: 3000 VDC |
EMS 防護 | |
---|---|
EFT (IEC 61000-4-4) | ±2 kV (於電源) |
ESD (IEC 61000-4-2) | ±4 kV ( 於每個接觸端子) ±8 kV ( 於空中非接觸) |
Surge (IEC 61000-4-5) | ±2 kV (於電源) |
LED 燈 | |
---|---|
狀態 | Run, Ethernet, I/O |
類比輸入 | |
---|---|
通道數 | 7 (差動式) |
類型 | RTD (2-wire, 3-wire) |
感測器類型 | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
電阻量測 | 3.2 kΩ (max.) |
解析度 | 16-bit |
精度 | ±0.05% |
採樣率 | 12 取樣/ 秒 ( 全部) |
輸入阻抗 | > 1 MΩ |
共模抑制 | 150 dB |
常模抑制 | 100 dB |
過電壓保護 | +120 VDC |
個別通道設定 | 有 |
斷線檢知 | 有 |
3 線式 RTD 線阻消除 | 有 |
零點漂移 | ±0.5 μV/°C |
跨度漂移 | ±20 μV/°C |
乙太網路 | |
---|---|
Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
PoE | 有 |
LAN bypass | 有 |
存取控制 | ID, 密碼 與 IP 過濾功能 |
電源 | |
---|---|
反極性保護 | 有 |
功耗 | 3.2 W |
PoE 供電 | IEEE 802.3af, Class2 |
端子供電 | +12 ~ +48 VDC |
機構 | |
---|---|
尺寸 (mm) | 97 x 120 x 47 (W x L x H) |
安裝 | DIN 導軌式安裝 |
環境 | |
---|---|
工作溫度 | -25 °C ~ +75 °C |
儲存溫度 | -30 °C ~ +80 °C |
濕度 | 10 ~ 90% 相對溼度, 無結露 |
