SG-3227
2-channel IEPE 加速規信號調理模組
特色
- 雙通道 IEPE 輸入
- 可透過 DIP 開關獨立設定各通道
- 可選擇的激勵電流：2 mA / 4 mA / 6 mA / 10 mA
- 內建訊號放大功能：×1 / ×10 / ×100
- 具備 LED 指示燈顯示感測器狀態：正常、開路或短路
介紹

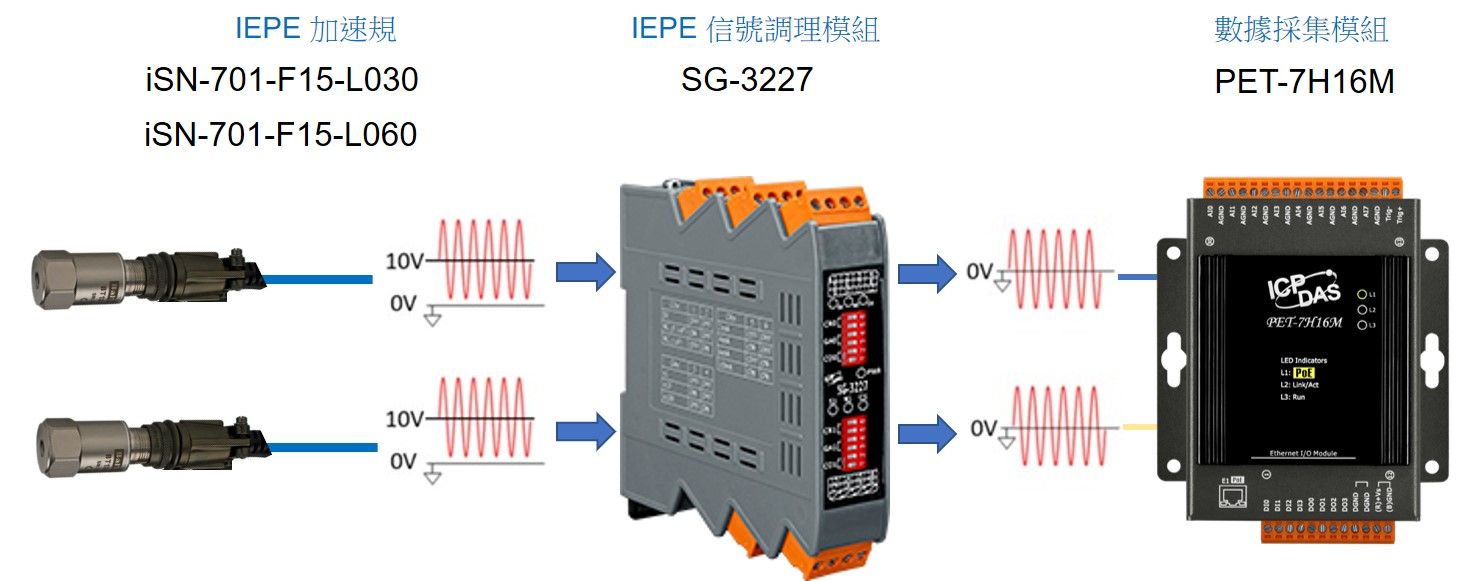

SG-3227 是一款針對 IEPE 加速度計設計的雙通道訊號調理模組。每個通道可透過獨立的 DIP 開關靈活設定，支援不同類型感測器的應用需求。提供 2 mA、4 mA、6 mA 與 10 mA 的激勵電流選擇，對應多樣化感測器規格；內建放大器則支援 ×1、×10、×100 三種增益設定，便於調整輸出訊號範圍。搭配 LED 狀態指示燈，可即時顯示感測器的正常、開路或短路狀態，有效降低接線錯誤並加快現場故障排除。
應用
- 振動量測
- 遠端診斷
- 測試設備
相似產品
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power Line |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| Surge (IEC 61000-4-5) | ±1 kV for Power Line |
| LED 燈 | |
|---|---|
| 狀態 | 1 as Power Indicator Yellow : Sensor Open Green : Sensor Normal Red : Sensor Short |
| IEPE | |
|---|---|
| 通道數 | 2 |
| 感測器類型 | Vibration, Temperature(V3版本開始支援) |
| 增益 | x1/x10/x100 for AC Coupling |
| 激勵電壓 | 30 VDC* 28 VDC** |
| 激勵電流 | 2 mA/4 mA/6 mA/10 mA |
| 截止頻率 | •Upper: ‣x1, x10 Gain: 80 kHz ‣x100 Gain: 50 kHz •Lower: ‣AC Coupling (0.1uF): 1.6 Hz ‣AC Coupling (1uF): 0.2 Hz |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Voltage |
| 範圍 | ±10 V |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | +18 ~ +30 VDC |
| 功耗 | 3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 25 mm x 120 mm x 117 mm (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
規格說明
(*):Non-V3 version
(**): V3 version
(**): V3 version
