SG-3037-G
針對電壓型加速規之三軸信號調理模組
特色
- 3 通道 電壓輸入/輸出輸入電壓範圍: 0-24V
- 訊號頻寬: 50 kHz
- 提供 24V 激勵電壓給加速規
介紹

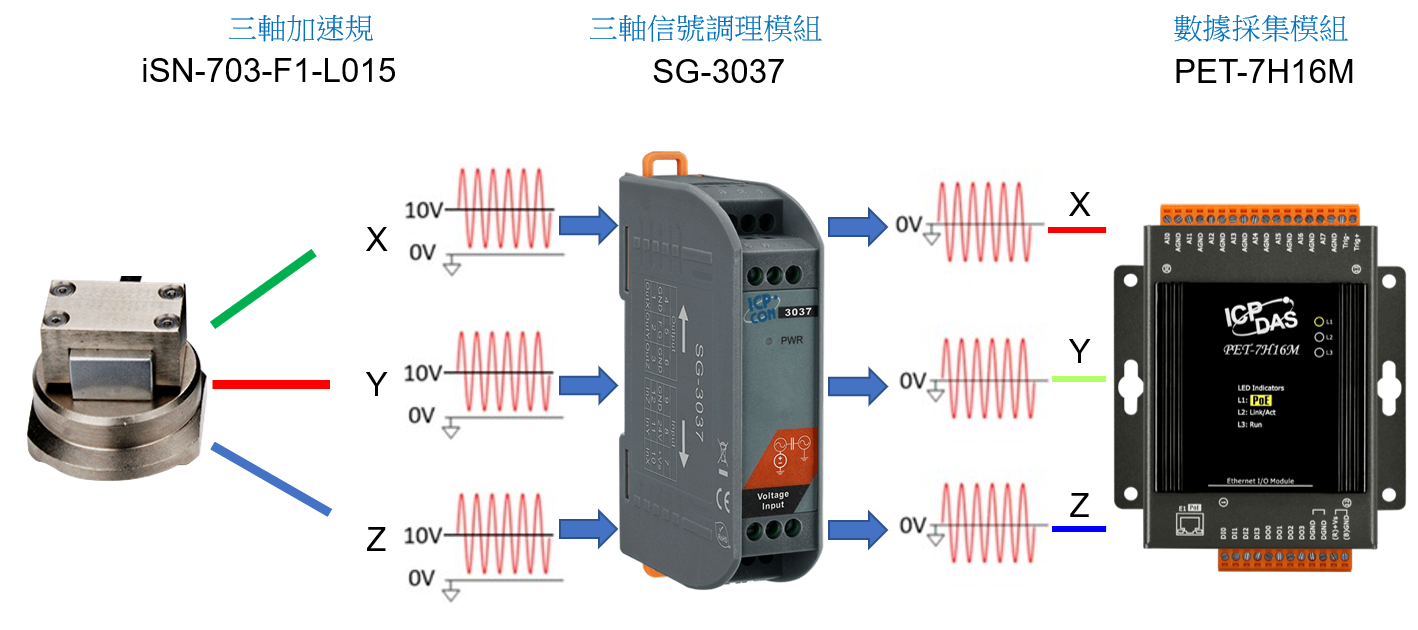

SG-3037 是一款三軸信號調理模組。 SG-3037具有 3 通道的電壓輸入，可連接電壓輸出型的加速規，將加速度計測得的信號轉換為電壓輸出。 PET-7H16M 模組可以透過SG-3037 採集振動數據，然後通過高速乙太網發送到數據中心進行處理分析。
應用
- 數據採集系統
- 遠程診斷
- 振動測量
- 測試設備
相似產品
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV for Power Line |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
| Surge (IEC 61000-4-5) | ±1 kV for Power Line |
| LED 燈 | |
|---|---|
| 狀態 | 1 as Power Indicator |
| 類比輸入 | |
|---|---|
| 通道數 | 3 |
| 類型 | Voltage |
| 範圍 | 0 ~ 24 VDC |
| 精度 | ±5% of FSR |
| 頻寬 | 50 kHz |
| 類比輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | Voltage |
| 範圍 | ±10 VDC |
| 激勵電壓輸出 | |
|---|---|
| 範圍 | 24 VDC |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 25 mm x 114 mm x 70 mm (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
