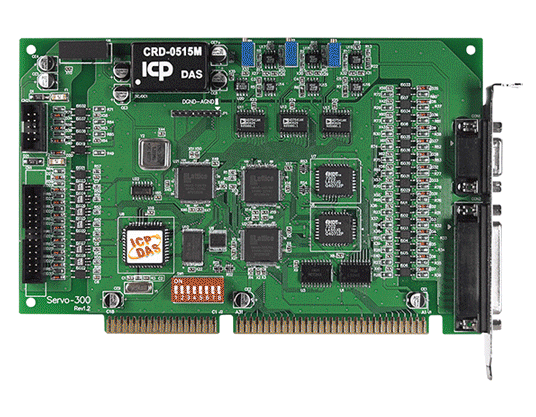

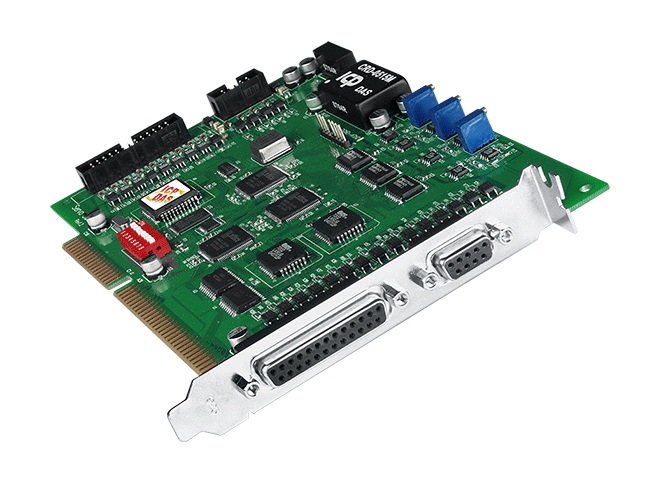

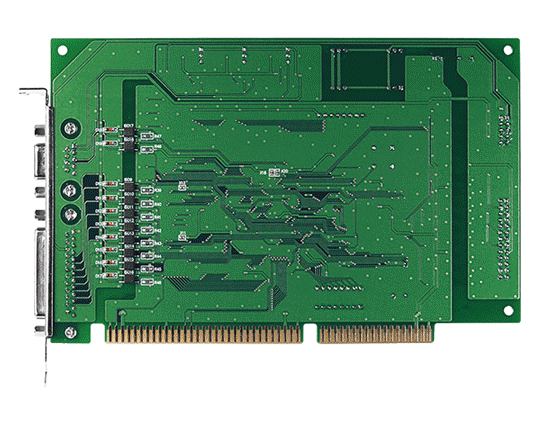

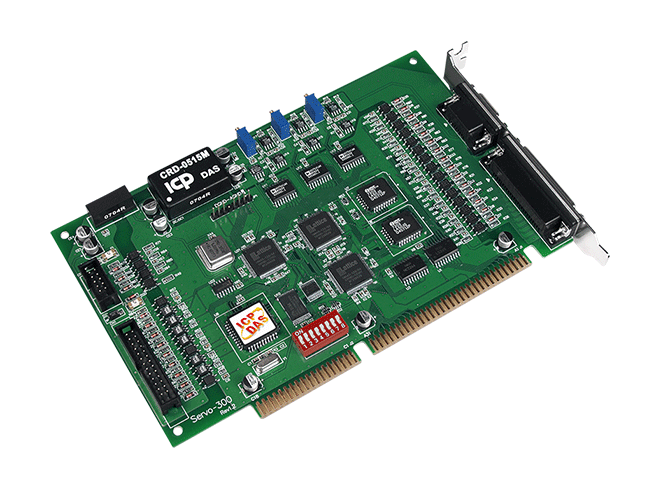

ISA Bus, 3 軸 高速伺服馬達控制卡 (V Command)
特色
- ISA Bus 伺服馬達控制卡
- 3 軸高速伺服馬達控制卡
- 速度命令
- DOS 和 Windows 驅動程式
介紹
SERVO-300 是一個三軸速度命令的伺服馬達控制卡。主控端透過一個 2 KB 的 FIFO 緩衝區傳遞指令給 PISO-PS300U 上的嵌入式 CPU 來執行運動命令。此 CPU 也會透過另一個 2 KB 的 FIFO 緩衝區傳遞位置和狀態給主控端。這些緩衝區提供時間緩衝因而非常適合 Windows 作業系統。此外我們提供 DOS、Windows 7 和 Windows XP/2000 等作業系統的裝置驅動和函式庫供客戶使用。
應用
- 半導體製造業
- 元件檢測
- 製造業品質管控
- 食品和飲料檢測
- 顯微鏡和醫學影像
- 生物辨識技術應用
- X-Y-Z 機台
- 定距壓印機
- 輸送機
- 繞線機
- 裝、卸貨
應用系統架構

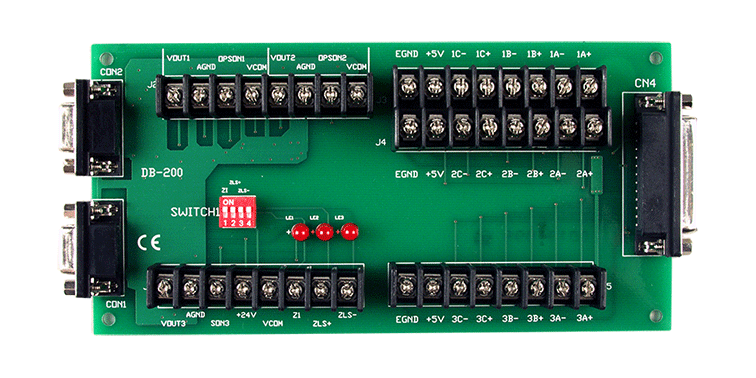

相似產品
| 軟體 | |
|---|---|
| OS 支援 | Windows 95/98/ME/NT4.0 |
| SDK | DOS 6.2 |
| 硬體 | |
|---|---|
| 接頭 | 9-pin 公頭對 25-pin 母頭 D-Sub |
| 一般 | |
|---|---|
| 軸數 | 3 |
| 工作模式 | 半閉、全閉迴路、開迴路 |
| 速度曲線 | T 曲線 |
| 伺服更新頻率 | 3 ms / 3 軸 |
| 命令類型 | 電壓命令 |
| Axis I/O | |
|---|---|
| 伺服界面輸出 | SVON |
| 機械開關輸入 | Home、forward、 backward limit、EMG |
| 編碼器輸入 | |
|---|---|
| 模式 | A/B phase |
| 計數速度 | 1 MHz (Max.) |
| 計數訊號寬度 | 32-bit |
| 脈波輸出 | |
|---|---|
| 脈波寬度 | 12-bit +/-10 V |
| 插補 | |
|---|---|
| 圓弧補間 | 任意 2 軸 |
| 直線補間 | 3 軸中任意 2 ~ 3 軸 |
| 數位輸入 | |
|---|---|
| 通道數 | 8 |
| 隔離 | 2500 Vrms 光隔離 |
| 數位輸出 | |
|---|---|
| 通道數 | 7 |
| 隔離 | 2500 Vrms 光隔離 |
| PC Bus | |
|---|---|
| 類型 | ISA bus |
| 電源 | |
|---|---|
| 功耗 | +5 V @ 500 mA |
| 機構 | |
|---|---|
| 尺寸 (mm) | 120.4 mm * 90.8 mm |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +80°C |
| 濕度 | 5 ~ 85% 相對溼度, 無結露 |
