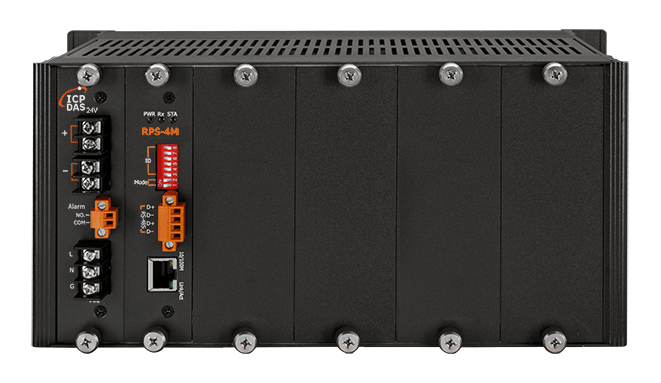

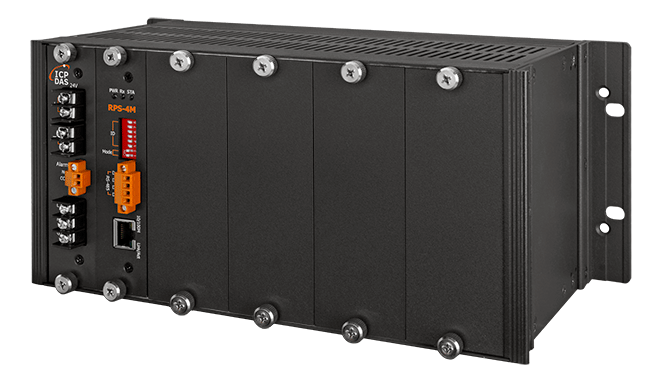

RPS-4M
4槽式工業級冗餘電源通訊模組
特色
- 支援4組電源插槽，最大供電可至400W
- 支援N+1電源冗餘功能 (N最大為3)
- 支援熱插拔更換
- 提供電源模組之溫度、電流、狀態、運行時間資訊
- 支援電源模組異常告警輸出
- 支援Modbus RTU/TCP遠端取得電源模組狀態
- 支援RPS電源主機並聯擴充供電瓦數
介紹
RPS 系列冗餘電源供應器，以穩定的 N+1 並聯均流 ( 具負載平衡 ) 方式達成電源備援穩定供電，並支援熱插拔設計。提供通訊功能 ( 支援Modbus RTU/TCP ) 可即時監控、減少巡檢人力。

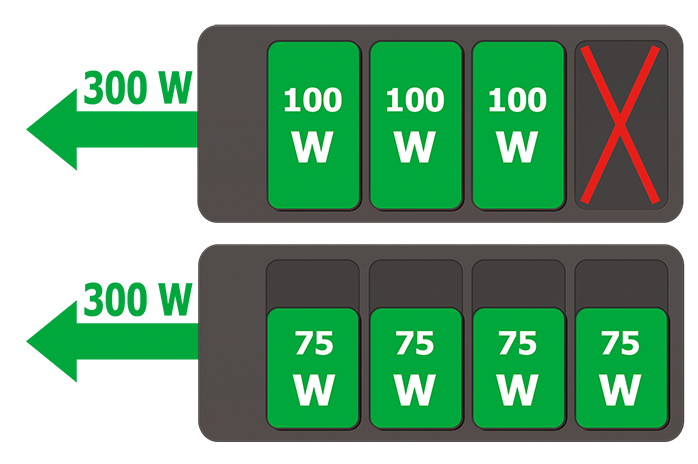

- 每個插槽可配置一個 100 W 負載容量的電源模組
- 4 槽設計，可實現 N+1 電源冗餘
- 插滿4個電源模組時，可以提供 3 個電源模組的負載容量。
- 當1個電源模組故障的情況下，仍然可以保障負載供電正常。
- 內建負載平衡
負載的電流會平均分配到每一個電源模組上，避免某一個電源模組過度使用，過早故障。
- 電源模組支援熱插拔

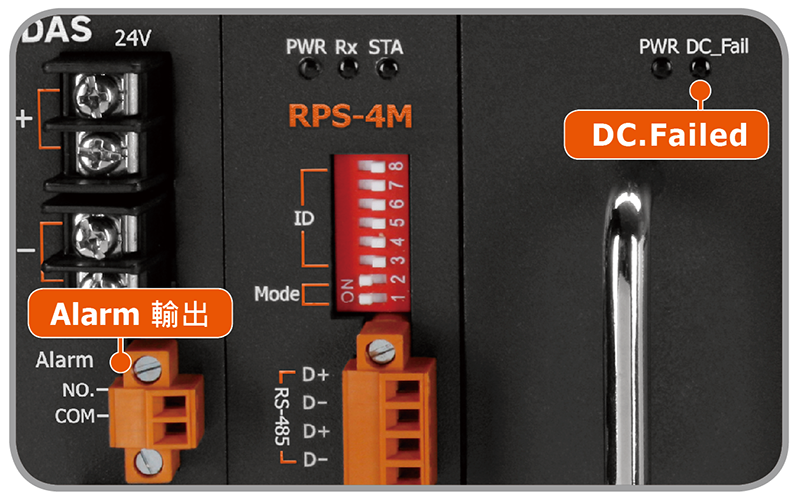

- 內建電源模組診斷功能
- 溫度
- 輸出電流
- 是否故障 ( 繼電器告警輸出 )
- 每個電源模組的已使用時間
- 支援 Modbus RTU/TCP 通訊
診斷功能的訊息，均可透過 RS-485, Ethernet，以 Modbus RTU/TCP 讀到
應用

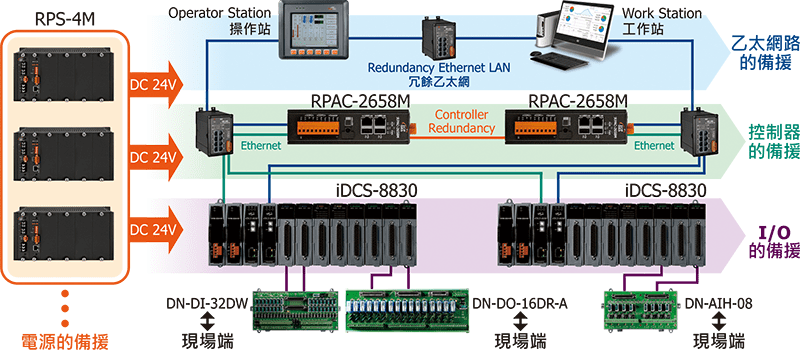

RPS 系列電源可與泓格科技推出一系列的監控系統備援方案，包含 I/O 備援 ( 資料擷取 )、控制器備援 ( 程序控制 )、 Ethernet Ring 通訊備援 ( 環狀網路通訊 ) 以及人機監控備援 (顯示資訊記錄 ) 組成一個完整的備援系統。
相似產品
| EMC | |
|---|---|
| 標準 | IEC 61000-4-2(ESD): ±4 kV for Contact IEC 61000-4-4(EFT): ±500 V for Signal |
| LED 燈 | |
|---|---|
| 狀態 | 3, PWR, Rx, STA |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-TX |
| 存取控制 | Password and IP Filter |
| 通訊協定 | Modbus TCP server, Web server |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps default: 9600 bps |
| Data 格式 | (N,8,1),(N,8,2),(E,8,1),(O,8,1) default:(N,8,1) |
| 通訊協定 | Modbus RTU slave |
| Node 地址 | Hardware: 1 ~ 64 Software: 1~255 |
| 一般 | |
|---|---|
| 插槽 | 4, for power modules |
| 自我檢測 | |
|---|---|
| 電流量測 | 0A~5A; +/- 0.25A |
| 溫度量測 | 0℃~100℃; +/- 5℃ |
| 告警輸出 | 1x Relay; Form A, 5A |
| 電源 | |
|---|---|
| 輸入範圍 | 90 ~ 264 VAC |
| 功耗 | 110 VAC, 45 mA, 4.95W |
| 機構 | |
|---|---|
| 外殼 | metal |
| 尺寸 (mm) | 133 x 266 x 177 (W x L x D) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +50 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
| 傳統式電源供應 | RPS-4M | |
|---|---|---|
| 電源損壞更換 | 需斷電手動拔線更換，影響系統運作 | 損壞電源模組直接熱插拔更換 |
| 電源功率提供 | 固定功率 | 依系統大小擴充電源模組數量 |
| 負載平衡 | 需要外掛負載平衡模組 | 內建自動負載平衡 |
| 聯網通訊 | 無通訊功能 | 具Modbus TCP/RTU聯網通訊 |
| 電流溫度量測 | 無量測功能 | 具量測負載電流及模組溫度 |
