RFU-IO-433
433 MHz RF 無線模組，配備 1 個 I/O 擴充槽
特色
- 433 MHz 無線頻段
- 支援16 段無線通道，通道間距100 kHz
- 支援650 到57600 bps的無線通訊鮑率
- 預設無線輸出功率為10 dBm，最大可到19 dBm
- 提供編號0 ~ 3，共4個群組ID
- 在直線可視的開闊區域中，9600 bps通訊鮑率以10 dBm的輸出功率可達300公尺
- 採用Modbus RTU通訊協議
- Modbus站號範圍為 1 ~ 32
- 可安裝一片XV I/O
- 支援I/O pair-connection模式
- 支援中繼器模式
介紹
RFU-IO-433是一款採用Modbus通訊協議的433 MHz無線I/O主機，遠端的Modbus主站可透過433 MHz的無線轉換器，例如RFU-433，將Modbus命令轉換成433 MHz訊號，從而控制RFU-IO-433上的I/O子板，實現無線I/O的應用方案。RFU-IO-433在9600 bps的無線鮑率下與直線可視的環境中能夠實現300公尺的傳輸距離，為了應對可能出現的環境干擾，RFU-IO-433提供了多組無線傳輸鮑率的選擇，從最高的57600 bps至最低的650 bps，讓使用者可以進行調整。此外使用者可以通過調整無線頻道和群組ID來避免相鄰兩個433 MHz網路間的相互干擾。RFU-IO-433還支援中繼器模式，可解決通訊距離或死角的問題，同時也提供I/O成對傳輸模式，使得可以不需要電腦主機也能實現對I/O的遠端控制。這些功能都可以通過旋鈕和指撥開關進行設定，使系統的維護和設備更換變得簡單便捷。
應用

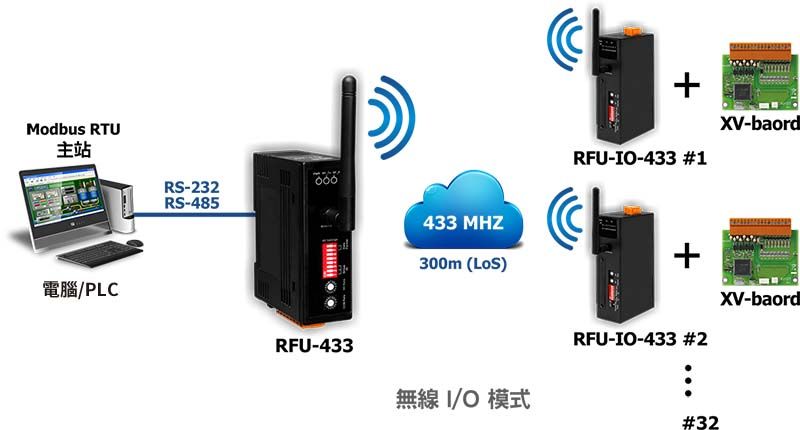

無線I/O模式
-

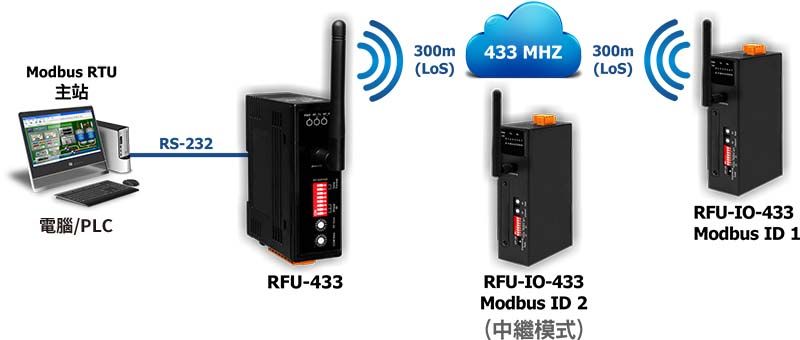

中繼模式
-

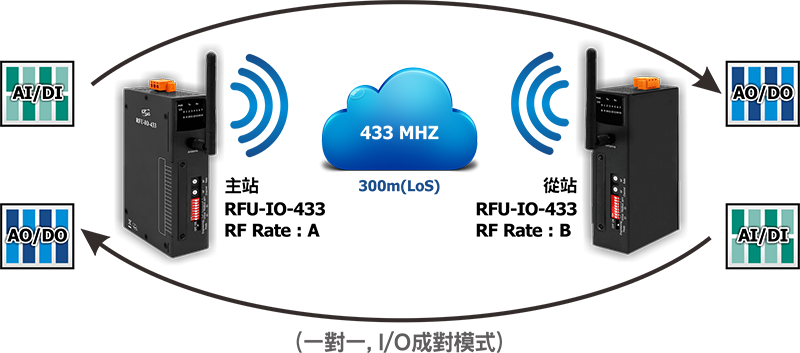

一對一成對模式
-

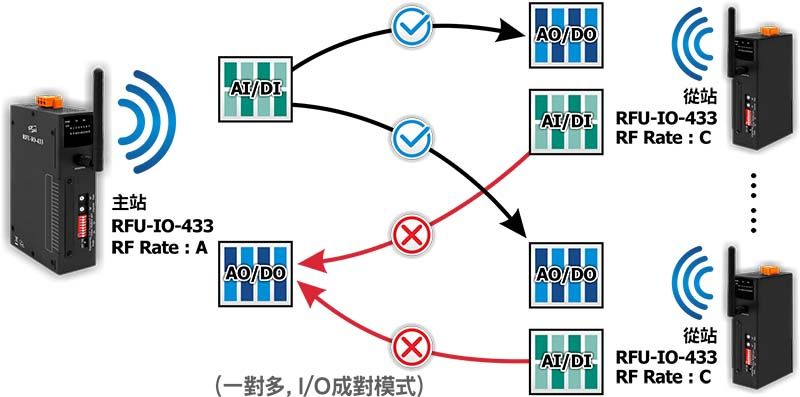

一對多成對模式
相似產品
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | +/- 1 kV |
| ESD (IEC 61000-4-2) | +/- 4 kV Contact |
| Surge (IEC 61000-4-5) | +/- 1 kV |
| LED 燈 | |
|---|---|
| 狀態 | PWR * 1, Tx * 1, Rx * 1 |
| RF 無線電 | |
|---|---|
| 天線 | 0 dBi Omni directional, RP-SMA |
| Baud Rate | 650 ~ 57600 bps |
| 通道數 | 16 |
| 群組 ID | 0 ~ 3 |
| 通訊協定 | Modbus RTU |
| 無線頻率 | 433.1 MHz ~ 434.6 MHz |
| 傳輸功率 | Default 10 dBm, Max 19 dBm |
| 傳輸距離 (LoS) | 300 m (9600 bps, output power 10 dBm |
| 天線 | |
|---|---|
| 尺寸 (mm) | φ7.8 x 108 mm |
| I/O 擴充 | |
|---|---|
| I/O 類型 | plug-in, XV-board |
| 槽數 | 1 |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 3 W @ 24 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 150 mm x 38 mm x 97 mm |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25℃ ~ +75℃ |
| 儲存溫度 | -30℃ ~ +80℃ |
| 濕度 | 10 to 90% RH (Non-condensing) |
