RFU-920
920 MHz RF 無線數據機, 1-port RS-232/485
特色
- 920 MHz 無線頻段
- 支援16 段無線通道
- 支援5 k到250 kbps的無線通訊鮑率
- 提供0x0000 ~ 0xFFFF的群組ID設定
- 無線輸出功率最大可達18 dBm
- 在直線可視的開闊區域中，125 kbps通訊鮑率以18 dBm的輸出功率可達500公尺
- 通訊方式採用透明傳輸模式
- 為 RS-232 和 RS-485 介面提供 1200 至 115200 bps 的波特率
- 提供 ”接收訊號強度指示” (RSSI) 功能
- 支援中繼器模式
介紹
RFU-920 是一款 RS-232/485 至 920 MHz 無線電調變解調器，可用於將 RS-232/485 裝置的資料轉換為 RF 訊息，然後透過 920 MHz ISM 頻段以透明模式傳輸。 RFU-920 在 125 kbps 的 RF 波特率下提供 500 公尺（0.5 公里）的最大視距 (LOS) 傳輸距離。為了環境中可能遇到的干擾，RFU-920提供5 k ~ 250 kbps等多種射頻傳輸波特率配置，以增強調變解調器抵抗雜訊和其他干擾的能力。此外，使用者可以透過設定 16 個 RF 通道和群組 ID，來區分與控制不同的 RFU-920 網路，這有助於避免兩個相鄰RFU-920網路的互相影響。大多數設定參數都可以使用旋轉開關和 DIP 開關的組合進行調整，從而在需要更換 RFU-920 數據機時提供簡單的系統維護方法。

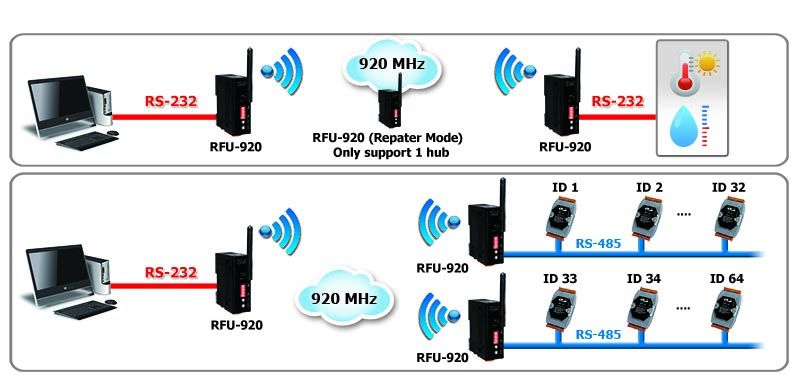

應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 1 x RF_Tx 1 x RF_Rx 1 x PWR |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | EFT +/- 1 kV |
| ESD (IEC 61000-4-2) | +/- 4 kV Contact |
| Surge (IEC 61000-4-5) | +/- 1 kV |
| LED 燈 | |
|---|---|
| 狀態 | 1 x RF_Tx 1 x RF_Rx 1 x PWR |
| RF 無線電 | |
|---|---|
| 天線 | 0 dBi Omni directional, RPSMA |
| Baud Rate | 5 k ~ 250 kbps (default is 125 kbps, setting by utility) |
| 通道數 | 0 ~ 15 |
| 群組 ID | Group ID 0x0 ~ 0xE : Setting by rotary switch 0xF : Setting by utility |
| 通訊協定 | Transparent transmit |
| 無線頻率 | 920.0000 MHz ~ 924.6875 MHz |
| 傳輸功率 | Max 18 dBm |
| 傳輸距離 (LoS) | 500 m (125 kbps, output power 18 dBm) |
| 天線 | |
|---|---|
| 尺寸 (mm) | 108 mm x 10 mm |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 (TxD, RxD and GND) 1 x RS-485 (D+, D- ; 3000 VDC for DC-to-DC) |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N,8,1 / O,8,1 / E,8,1 |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 1 W @ 24 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | Dimensions (W x L x H) ( not include antenna ) 108 mm x 84 mm x 33 mm |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25℃ ~ +75℃ |
| 儲存溫度 | -25℃ ~ +75℃ |
| 濕度 | 10 to 90% RH (Non-condensing) |
