PROFI-5024
PROFIBUS 4通道隔離型類比電壓電流輸出從站
特色
- 通訊協定：DP-V0從站
- 傳輸速度設定：自動偵測
- 位址設定：0~126(由旋轉開關設定)或SSA電報
- I/O模組設定：由GSD檔案來設定
- 網路隔離保護：高速耦合隔離保護電路
- 直流隔離保護：3000VDC on PROFIBUS side
- 4KV ESD保護：每個端子台
介紹
PROFI-5024是泓格科技PROFIBUS DP系列產品中的一個類比電壓電流輸出模組，它內建了與PROFIBUS DP主站連線的通訊協定。PROFI-5024同時針對所有模組上的I/O端點與金屬接點提供高達4 kV的靜電防護。透過GSD文件，用戶可以迅速地與DP主站建立起PROFIBUS通訊網路。這款模組能廣泛地應用在樓宇自動化、遠端資料擷取、環境監控、實驗室設備及工廠自動化等領域。

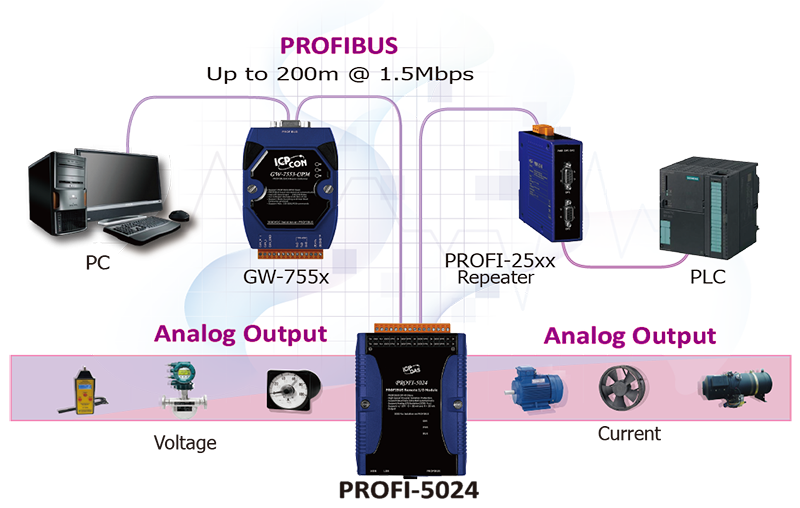

應用
- 工業自動化
- 工廠自動化
- 流程自動化
- 等等
相似產品
| CPU 模組 | |
|---|---|
| CPU | 80186, 80 MHz or compatible |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| 看門狗計時器 | Watchdog IC CPU built-in |
| LED 燈 | |
|---|---|
| 狀態 | PWR LED, RUN LED, ERR LED |
| 類比輸出 | |
|---|---|
| 通道數 | 4 Channel Voltage & Current Output, Isolation Voltage:3750Vrms |
| 範圍 | +/- 10V, 0 ~ 20mA, 4 ~ 20mA |
| 精度 | +/- 0.1% of FSR for Voltage Output ; +/- 0.2% of FSR for Current Output |
| PROFIBUS | |
|---|---|
| 控制晶片 | Siemens SPC3 |
| 傳送器 | ADI ADM2486 |
| Baud Rate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| 隔離 | 3000 VDC for DC-to-DC, 3750 Vrms for bus-to-logic |
| 通訊協定 | DP-V0 |
| 電源 | |
|---|---|
| 功耗 | 4 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 91 x 128 x 52 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
