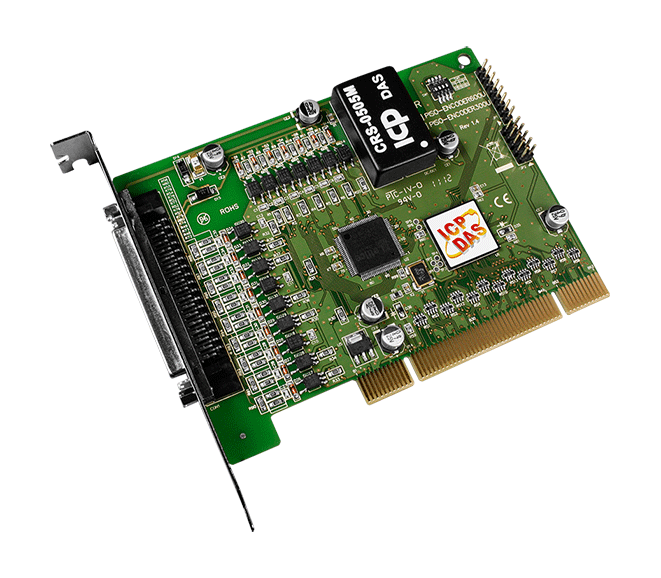

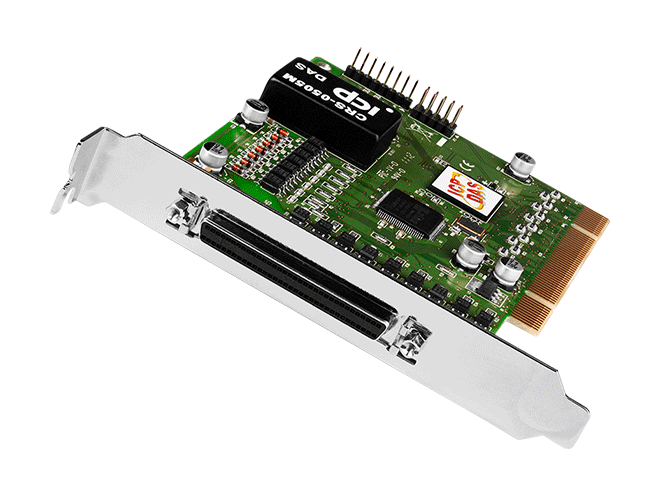

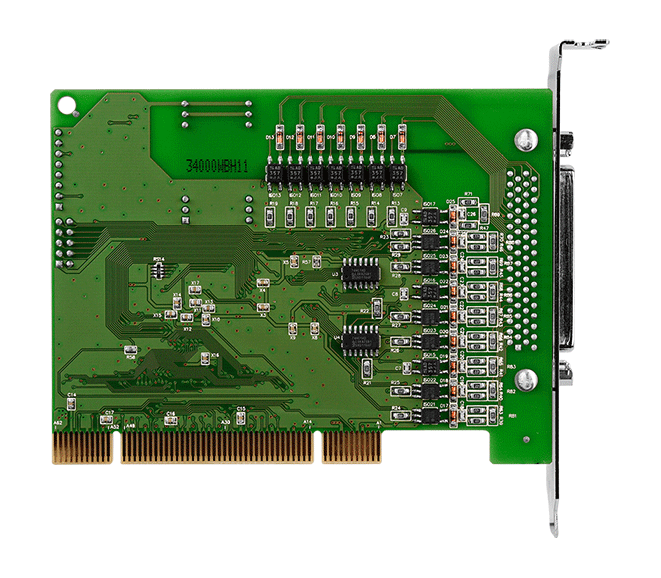

PISO-ENCODER600U
PCl Bus, 6 軸編碼器輸入卡
特色
- 通用的 PCI 匯流排
- 6 軸編碼器計數器
- 實際 32 位元計數器
- 編碼器計數率: 4 MHz (最高)
- 三階內部數位濾波器
- 計數模式：Quadrant、CW/CCW、PULSE/DIR
- A+, A-, B+, B-, C+, C- 輸入
- 可編程的重置計數器功能
- Index (C 通道) 重置計數器功能
- 硬體重置 (HR1 ~ HR6)，重置計數器功能
- 68-pin SCSI-II 接頭
介紹
PISO-ENCODER600U 包含有六軸的編碼器計數器，且每個軸擁有編碼器計數率 4 MHz (最高) 的 32 位元實際計數器。提供三種計數模式選擇: 1. Quadrant 模式 2. CW/CCW 模式 3. PULSE/DIR 模式。此外，也提供三種計數器重置模式 1. 暫存器重置 2. Index 重置 3. 硬體重置。Index 重置模式是使用 C+/C- 通道，當每旋轉一周都會重置計數器，而硬體重置則使用外部針腳 (HR1 ~ HR6) 來重置。同時 HR1 ~ HR6 針腳亦可當作數位輸入。
PISO-ENCODER600U 提供 8 通道的數位輸入。2500 Vrms 的光電耦合器被用來隔離數位 I/O 以防止高電壓影響系統。此外，我們提供 DOS、Windows 7 和 Windows XP/2000 等作業系統的裝置驅動和函式庫供客戶使用。
PISO-ENCODER600U 提供 8 通道的數位輸入。2500 Vrms 的光電耦合器被用來隔離數位 I/O 以防止高電壓影響系統。此外，我們提供 DOS、Windows 7 和 Windows XP/2000 等作業系統的裝置驅動和函式庫供客戶使用。
應用
- 半導體製造業
- 元件檢測
- 製造業品質管控
- 食品和飲料檢測
- 顯微鏡和醫學影像
- 生物辨識技術應用
- X-Y-Z 機台
- 定距壓印機
- 輸送機
- 繞線機
- 裝、卸貨
應用系統架構
相似產品
| 軟體 | |
|---|---|
| OS 支援 | Windows 7/10 32/64-bit Windows XP/2000 32-bit |
| SDK | DOS 6.2 、Linux 2.6 Labview 8.5 (以上) |
| 硬體 | |
|---|---|
| 接頭 | 68-pin SCSI-II 母接頭 |
| 一般 | |
|---|---|
| 軸數 | 6 |
| 編碼器輸入 | |
|---|---|
| 模式 | Quadrant、CW/CCW、PULSE/DIR |
| 計數速度 | 4 MHz (Max.) |
| 脈波輸出 | |
|---|---|
| 脈波寬度 | 32-bit |
| 數位輸入 | |
|---|---|
| 通道數 | 6 |
| 隔離 | 2500 Vrms 光隔離 |
| 數位輸出 | |
|---|---|
| 通道數 | 8 |
| 隔離 | 2500 Vrms 光隔離 |
| PC Bus | |
|---|---|
| 類型 | 通用 PCI bus |
| 電源 | |
|---|---|
| 功耗 | +5 V @ 500 mA |
| 機構 | |
|---|---|
| 尺寸 (mm) | 120.4 mm x 90.8 mm |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +80°C |
| 濕度 | 5 ~ 85% 相對溼度, 無結露 |
