PISO-DA2U
Universal PCI, 2-ch 隔離型 AO 卡
特色
- 通用 PCI匯流排介面 (3.3 V/5 V)
- 支援 Card ID 功能 (SMD 開關)
- 2 通道的 12-bit 類比輸出通道
- 3750 VDC Bus-type 及通道隔離保護
- 3000 VDC 電源隔離保護
- Unipolar 或 Bipolar類比輸出
- 軟體校正
- 二個 Pacer Timer 中斷源
- 校正資料儲存 EEPROM
- 雙重緩衝區 DA Latch
介紹
PISO-DA2U卡是泓格新上市並符合RoHS環保規範的產品，其本身擁有2個類比輸出通道。
PISO-DA2U支援3.3 V / 5 V PCI bus介面。每一個類比通道及匯流排皆採用高規格隔離式設計，對電腦及板卡提供最好的保護，大幅降低使用者電腦連帶受損的機會，最高可承受3000伏特的電壓。類比電壓輸出的範圍有+/-10 V、+/-5 V、0~+10 V及0~+5 V的電壓，而類比電流輸出範圍為0 ~ 20 mA及4 ~ 20 mA。
PISO-DA2U卡使用了創新的設計來改善市面上其他一般類比輸出板卡常見的缺點，舉例來說:
1.使用更有效率的軟體校正方式來取代手動校正的調校，而校正後的資料可儲存在內建的EEPROM裡。
2.每個通道皆可以自由選擇電壓輸出或是電流輸出的方式來增添使用的彈性。
3. Card ID功能，PISO-DA2U可以自由設定每張板卡的識別碼，所以當同時使用多張PISO-DA2U系列於電腦時，也能方便使用者迅速區別多張板卡。
PISO-DA2U支援3.3 V / 5 V PCI bus介面。每一個類比通道及匯流排皆採用高規格隔離式設計，對電腦及板卡提供最好的保護，大幅降低使用者電腦連帶受損的機會，最高可承受3000伏特的電壓。類比電壓輸出的範圍有+/-10 V、+/-5 V、0~+10 V及0~+5 V的電壓，而類比電流輸出範圍為0 ~ 20 mA及4 ~ 20 mA。
PISO-DA2U卡使用了創新的設計來改善市面上其他一般類比輸出板卡常見的缺點，舉例來說:
1.使用更有效率的軟體校正方式來取代手動校正的調校，而校正後的資料可儲存在內建的EEPROM裡。
2.每個通道皆可以自由選擇電壓輸出或是電流輸出的方式來增添使用的彈性。
3. Card ID功能，PISO-DA2U可以自由設定每張板卡的識別碼，所以當同時使用多張PISO-DA2U系列於電腦時，也能方便使用者迅速區別多張板卡。

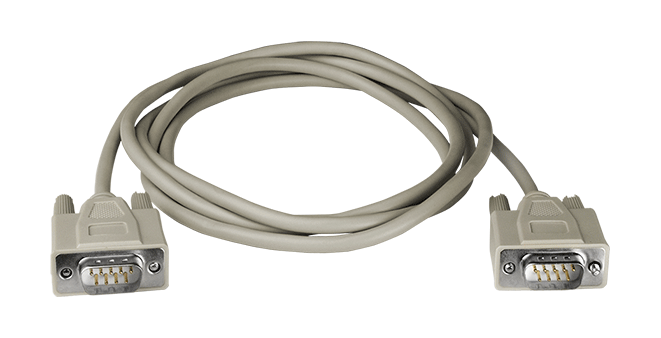

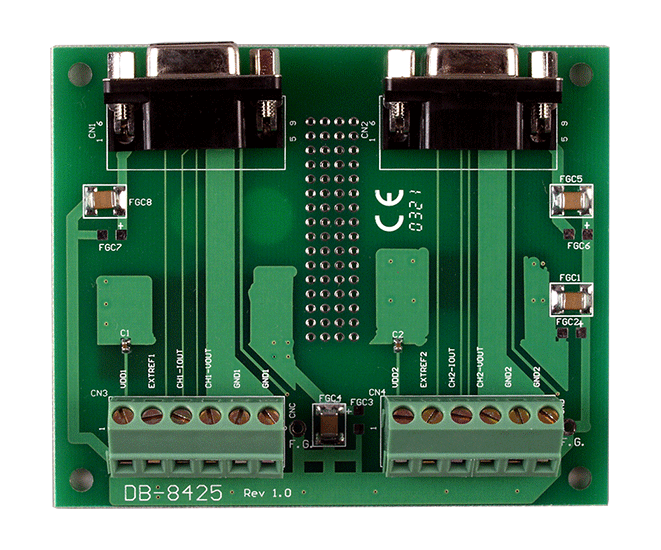

配件
應用
- 高速數據採集系統
- 惡劣環境操作
- 信號隔離
相似產品
| 硬體 | |
|---|---|
| 板卡 ID | Yes (4-bit) |
| 接頭 | Male DB9 x 2 |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 範圍 | Voltage: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Current: 0 ~ 20 mA, 4 ~ 20 mA |
| 解析度 | 12-bit |
| 精度 | 0.015% of FSR ±1/2 LSB @ 25 °C, ±10 V |
| 反應時間 | 500 kHz |
| 電壓輸出推力 | ±5 mA |
| 斜率 | 0.15 V/μs |
| 隔離 | 3750 VDC (Bus Type, CH-to-CH) |
| 工作模式 | Static Update |
| PC Bus | |
|---|---|
| 類型 | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| Data Bus | 8-bit |
| 電源 | |
|---|---|
| 功耗 | 1350 mA @ +5 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 98 x 189 x 22 (W x L x D) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +70°C |
| 濕度 | 5 ~ 85% RH, Non-condensing |
