PISO-CM200U-D

2-port CAN, 可程式化Universal PCI卡(D-Sub 9針公座)

特色

內建32 位元中央處理器
使用NXP 82C250 CAN 資料傳送器
使用BOSCH C_CAN控制器
相容於CAN 2.0A與CAN 2.0B規範
CAN 訊息時間戳記精確度1 毫秒
提供指撥開關設定板卡編號
雙埠隨機儲存記憶體(DPRAM)機制
硬體即時時鐘(RTC )
接收緩衝區可容納256筆CAN 訊息
提供五組循環傳輸訊息的功能
支援±1ms 時間精度的循環傳輸功能
便利的韌體更新功能

介紹

CAN（控制器局域網）是一種串行通訊協議，有效支援分佈式即時控制，具有很高的安全性。它特別適用於網路“智能”設備與系統，或子系統中的感應器和致動器。在CAN網路中，一般來說沒有用戶或站的尋址，而是發送優先級訊息。

PISO-CM200U 使用 Universal PCI 總線，是一種高效率且極富彈性的 CAN 板卡解決方案，它具有 2 個獨立的 CAN 通訊介面，能涵蓋大部分的 CAN 應用。與其他 PISO-CAN 系列板卡最大的不同處在於其上內建 32 位元 MCU，能分擔 PC 上 CPU 處理 CAN 訊息的負擔，實現 CAN 訊息過濾、時間戳的標記、即時 CAN 訊息回應與通訊協定編解譯的功能。因此，即使 PC 處在一個高訊息量的 CAN 網路系統中，也能藉由板卡的 MCU 分擔 CAN 訊息處理的工作，讓 PC 的 CPU 處理更多圖形顯示與人機介面的動作。

此外，使用者可以使用PISO-CM200U函式庫開發自己的CAN應用程式。當PISO-CM200U運作時，可以透過儲存器映射的方式讓使用者的應用及總線韌體進行數據交換。

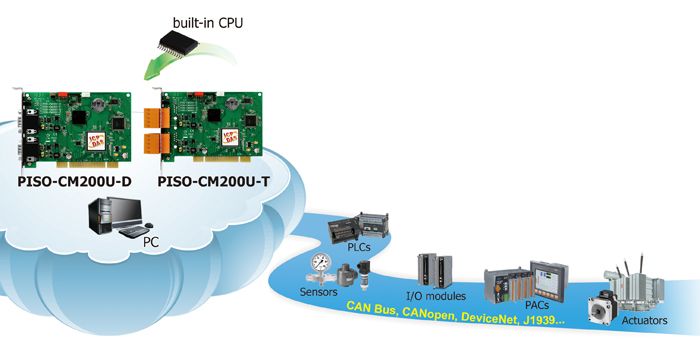

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 PISO-CM200U-D CR	說明2-port CAN, 可程式化Universal PCI卡, 9-Pin D-sub接頭 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
驅動	Windows XP/7/8.1/10 (32-bit/64-bit) OS
SDK	C#.Net, VB.Net, VC++.Net

LED 燈
狀態	1 x CAN status 1 x Operating mode

PC Bus
類型	Universal PCI, 5 V, 33 MHz, 32-bit, plug and play
板卡號碼	Configurable via DIP switch

CAN
控制晶片	Bosch C_CAN
Ports	2
Baud Rate	10 k ~ 1 M bps
隔離	3000 VDC for DC-to-DC, 3000 Vrms for photo-couple
終端電阻	Jumper for 120 Ω terminal resistor
