PISO-813U

Universal PCI, 10 kS/s, 32-ch, 12-bit 隔離型 AI 卡

特色

通用 PCI匯流排介面 (3.3 V/5 V)
支援 Card ID 功能 (SMD 開關)
32 個單端輸入通道
- Bipolar 輸入: ±0.625 V、±1.25 V、±2.5 V、±5 V、±10 V
- Unipolar 輸入: 0 ~ +0.625 V、0 ~ +1.25 V、0 ~ +2.5 V、0 ~ +5 V、0 ~ +10 V
- 內建的DC/DC轉換器可承受3000 VDC隔離電壓
- 支援觸發: Software-trigger
- 12元位高解析度，10 kS/s AD 轉換器
- 3750 Vrms Bus隔離保護
- 提供多個可程式化放大值: 1, 2, 4, 8, 16

介紹

PISO-813U卡是相容於PC 及IBM 的AD系列Bus-type隔離型卡，且支援3.3 V/5 V PCI bus介面。他們都提供有12位元解析度的AD轉換器、32個單端式輸入通道、 3750 Vrms Bus-type的隔離保護及10 kS/s Sampling Rate的資料擷取，此系列卡是經濟又實惠的隔離保護型資料擷取卡。

PISO-813在硬體上新增Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。

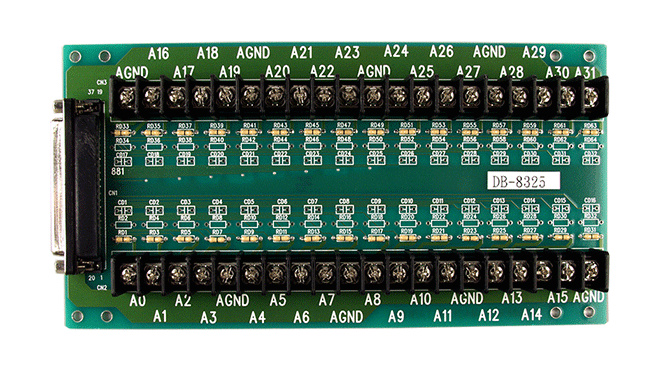

配件

應用

高速數據採集系統
惡劣環境操作
信號隔離

訂購資訊

產品系列	說明	數量	詢價
產品系列 PISO-813U CR	說明Universal PCI, 32-ch, 12-bit, 10 kS/s 隔離型 AI 卡 (RoHS) 包含 CA-4002 D-Sub 接頭

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

硬體
板卡 ID	Yes (4-bit)
接頭	Female DB37 x 1

類比輸入
通道數	32 single-ended
範圍	Gain: 1, 2, 4, 8, 16 Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625V ±5 V, ±2.5 V, ±1.25 V, ±0.625V Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V, 0 ~ 0.625 V
解析度	12-bit
精度	0.01% of FSR ±1 LSB @ 25 °C, ± 10 V
採樣率	10 kS/s. Max.
輸入阻抗	10 MΩ/6 Pf
過電壓保護	Continuous ±35 Vp-p
零點漂移	±25 ppm/°C of FSR
觸發模式	Software
隔離	3750 Vrms (Bus Type)
資料傳輸	Polling
