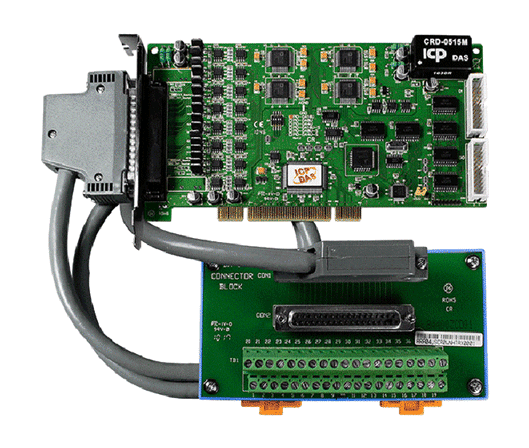

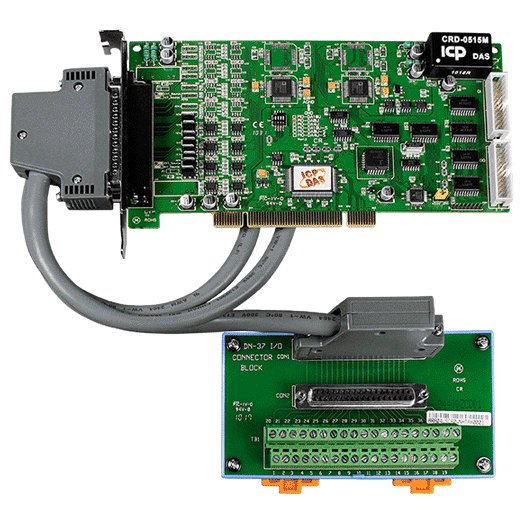

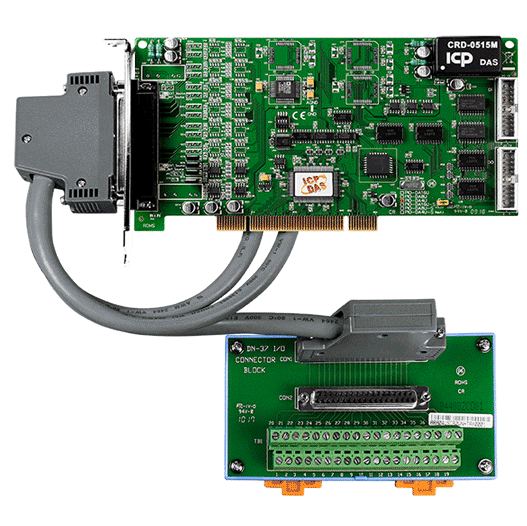

PIO-DA series

通用 PCI, 4/8/16 通道 , 14 位元類比輸出卡

特色

通用 PCI匯流排介面 (3.3 V/5 V)
4/8/16 通道的 14-bit 類比輸出通道
- 軟體校正
- 二個 Pacer Timer 中斷源
- 雙重緩衝區 DA Latch
16 個數位輸入通道
16個數位輸出通道
- 數位輸入埠可設定為Pull-high或 Pull-low
支援 Card ID 功能 (SMD 開關)

介紹

PIO-DA卡提供了類比電壓輸出範圍最低可達到-10 V，而最高可以輸出+10 V的電壓，而類比電流輸出範圍為0到20 mA。

另外，此系列卡使用了創新的設計來改善市面上其他一般類比輸出板卡常見的缺點，舉例來說：

1. 使用更有效率的軟體校正方式來取代手動校正的調校，而校正後的資料可儲存在內建的EEPROM裡。

2. 每個通道皆可以自由選擇電壓輸出或是電流輸出的方式來增添使用的彈性。

3. 支援Card ID功能，此系列卡可以自由設定每張板卡的識別碼，所以當同時使用多張列卡於電腦時，也能方便使用者迅速區別多張板卡。

配件

應用

高速數據採集系統
過程監視和控制
振動分析
來自數字 I/O 端口的數字碼型發生器

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 PIO-DA4U CR	說明通用 PCI, 4 通道 , 14 位元類比輸出卡 (RoHS) 包含 CA-4002 D-Sub 接頭
產品系列 PIO-DA4U/S CR	說明通用 PCI, 4 通道類比輸出卡 (RoHS) 包含 CA-3710 D-Sub 線
產品系列 PIO-DA8U CR	說明通用 PCI, 8 通道 , 14 位元類比輸出卡 (RoHS) 包含 CA-4002 D-Sub 接頭
產品系列 PIO-DA8U/S CR	說明通用 PCI, 8 通道類比輸出卡 (RoHS) 包含 CA-3710 D-Sub 線
產品系列 PIO-DA16U CR	說明通用 PCI, 16 通道 , 14 位元類比輸出卡 (RoHS) 包含 CA-4002 D-Sub 接頭
產品系列 PIO-DA16U/S CR	說明通用 PCI, 16 通道類比輸出卡 (RoHS) 包含 CA-3710 D-Sub 線

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

硬體
接頭	Female DB37 x 1 20-pin Box header x 2
板卡 ID	Yes(4-bit) for Version 1.1 or above

類比輸出
通道數	PIO-DA4U : 4 PIO-DA8U : 8 PIO-DA16U : 16
範圍	Voltage: ±10 V Current: 0 ~ 20 mA
解析度	14-bit
精度	0.04% of FSR ±2 LSB @ 25 °C, ± 10 V
反應時間	333 kHz (Typical)
電壓輸出推力	±5 mA
斜率	0.71 V/μs
工作模式	Static Update

數位輸入
通道數	16
類型	5 V/TTL
ON 電壓準位	2.0 V Min.
OFF 電壓準位	0.8 V Max.
反應速度	1.0 MHz (Typical)
觸發模式	Static Update

數位輸出
通道數	16
類型	5 V/TTL
工作模式	Static Update
負載電壓	Logic 0: 0.4 V Max. Logic 1: 2.4 V Min.
負載電流	Sink: 2.4 mA @ 0.8 V Source: 0.8 mA @ 2.0 V
反應速度	1.0 MHz (Typical)
