PEX-TMC12A

PCI Express, 12-ch Timer/計數器卡

特色

支援通用 PCI匯流排介面 (3.3 V/5 V)
16位元的計時計數器可串連建立成32位元或48位元的計時計數器
16個 5 V/TTL DI通道
16 個5 V/TTL DO通道
支援 DO Readback 功能
Gate 輸入源可從外部或是上一個計時計數器輸出
4 個8254 計時計數器晶片
12 個16位元的計時計數器
12 個外部 Clock 輸入通道
12 個計時計數器輸出通道
四個中斷源及靈活的中斷機制
計時器自動啟動機制
內建二個時脈源
支援Card ID (SMD開關)

介紹

PEX-TMC12A 支援 3.3 V/5 V PCI bus 介面提供有12個16位元的計時計數器 (4個82C54 chips x 3個計時/計數器)、16個符合TTL規範的數位輸入通道及16個符合TTL規範的數位輸出通道、可經由跳線來選擇2個內部的Clock Source (8 M/1.6 M 及 0.8 M/80 K)，且計時計數器提供高分辨率的Clock Source及多種功能模式，可適用於各種工業和實驗室應用，例如: 脈衝/事件/開關切換計數、頻率讀數、經過時間量測、脈衝寬度量測、PWM輸出、脈衝(方波)及產生速率等。

PEX-TMC12A還新增了Card ID 撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。

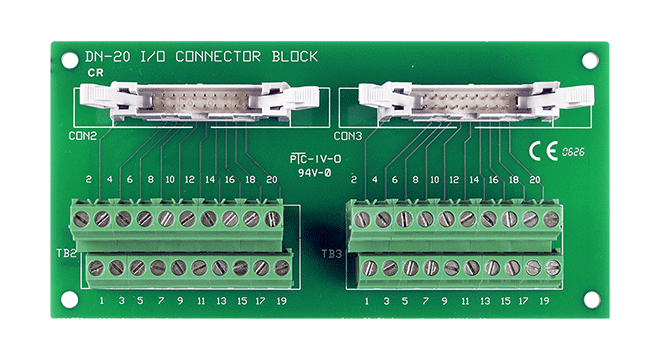

配件

應用

訂購資訊

產品系列	說明	數量	詢價
產品系列 PEX-TMC12A CR	說明PCI Express, 12-ch Timer/計數器卡 (RoHS) 包含 CA-4002 D-Sub 接頭

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

硬體
板卡 ID	Yes (4-bit)
接頭	Female DB37 x 1 20-pin box header x 2

數位輸入
通道數	16
類型	5 V/TTL
ON 電壓準位	2.0 V Min.
OFF 電壓準位	0.8 V Max.
反應速度	500 kHz (Typical)
觸發模式	Static Update

數位輸出
通道數	16
類型	5 V/TTL
工作模式	Static Update
負載電壓	Logic 0: 0.4 V Max. Logic 1: 2.4 V Min.
負載電流	Sink: 24 mA @ 0.8 V Source: 15 mA @ 2.0 V
反應速度	500 kHz
