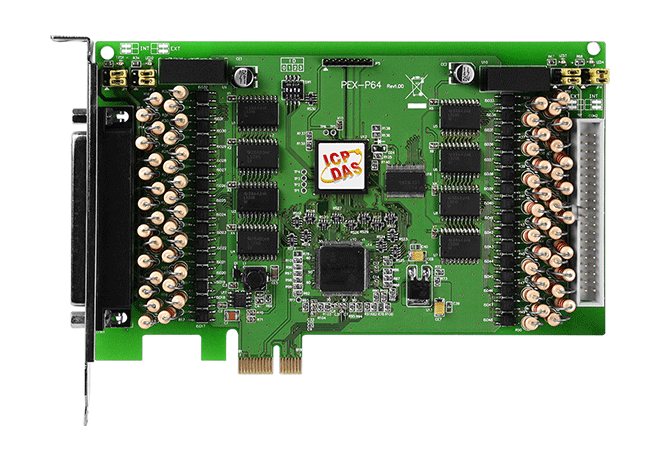

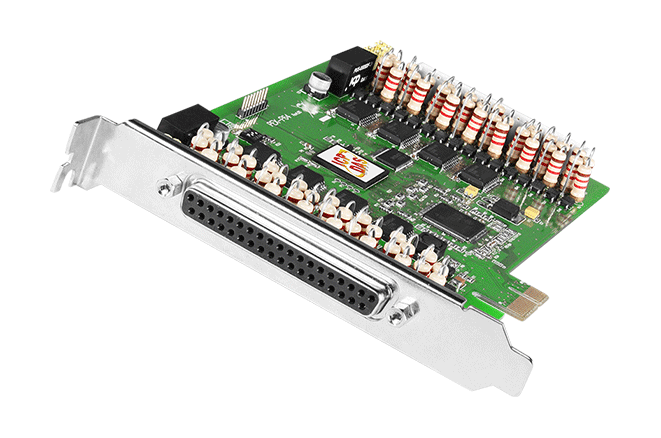

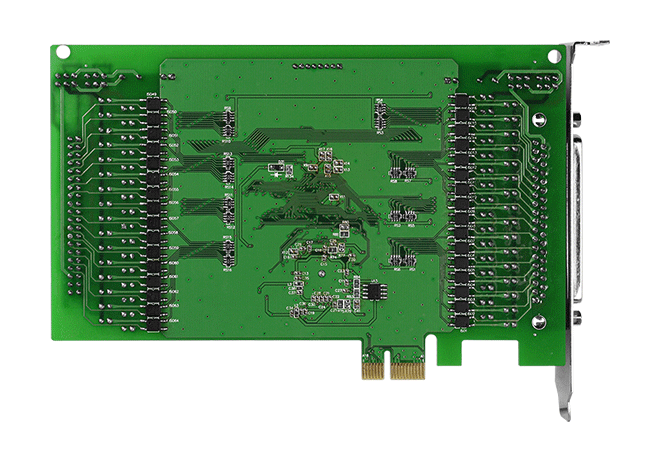

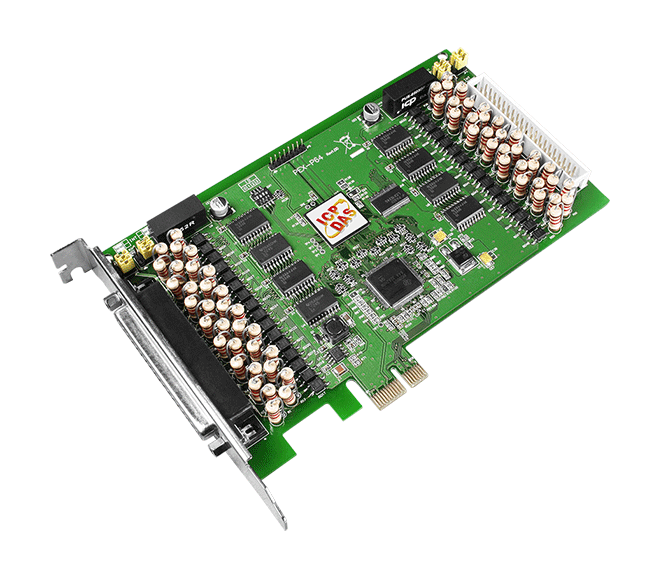

PEX-P64
PCI Express, 64 通道 隔離型 數位輸入 卡
特色
- 支援 PCI Express x1 插槽
- 3750 Vrms 光隔離保護
- 支援Card ID (SMD開關)
- DI可透過跳線設定選擇內部隔離型電源或外部電源
- 64個光隔離數位輸入通道
- 內建的DC/DC轉換器可承受3000 VDC 隔離電壓
- 使用外部電源時，板卡上的輸入通道分組為4個Isolated Bank
介紹
PEX-P64卡是隔離型的數位輸入卡並符合RoHS環保規範，在軟體上能直接相容於PISO-P64U卡。
PEX-P64 支援 PCI Express 介面，且提供有 64 個光隔離數位輸入通道，此輸入通道可透過跳線設定來選擇內部隔離型電源或外部電源。當使用內部隔離型電源時，板卡內建的DC/DC轉換器能夠承受3000 VDC隔離電壓，可用來連接Dry-contact 輸入設備。當使用外部電源時，板卡上有四個Isolated bank， 設計為0-15隔離型輸入通道為A組， 16-31隔離型輸入通道為B組，32-47隔離型輸入通道為C組，48-63隔離型輸入通道為D組，且具有3750 Vrms光隔離保護，此隔離型設計可消除接地迴路問題和隔離導致主機損壞的電壓。
PEX-P64 在硬體上新增Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張卡時，使用者可以迅速而簡單區別這些板卡。
PEX-P64 支援 PCI Express 介面，且提供有 64 個光隔離數位輸入通道，此輸入通道可透過跳線設定來選擇內部隔離型電源或外部電源。當使用內部隔離型電源時，板卡內建的DC/DC轉換器能夠承受3000 VDC隔離電壓，可用來連接Dry-contact 輸入設備。當使用外部電源時，板卡上有四個Isolated bank， 設計為0-15隔離型輸入通道為A組， 16-31隔離型輸入通道為B組，32-47隔離型輸入通道為C組，48-63隔離型輸入通道為D組，且具有3750 Vrms光隔離保護，此隔離型設計可消除接地迴路問題和隔離導致主機損壞的電壓。
PEX-P64 在硬體上新增Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張卡時，使用者可以迅速而簡單區別這些板卡。
配件
_PISO-P64U(-24V)-accessories.png)
_PISO-P64U(-24V)_accessories.png)
應用
- 工廠自動化
- 產品測試
- 實驗室自動化
相似產品
| 硬體 | |
|---|---|
| 接頭 | Female DB37 x 1 40-pin Box header x 1 |
| 板卡 ID | Yes (4-bit) |
| 數位輸入 | |
|---|---|
| 通道數 | 64 |
| 類型 | Dry + Wet Contact Photocoupler |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | Dry: Close to GND Wet: 5 ~ 15 V (Max 24 V) |
| OFF 電壓準位 | Dry: Open Wet: 0 ~ 1 V |
| 反應速度 | 4 kHz (Typical) |
| 觸發模式 | Static Update |
| 隔離 | 3750 Vrms (Using external power) |
| PC Bus | |
|---|---|
| 類型 | PCI Express x 1 |
| Data Bus | 8-bit |
| 電源 | |
|---|---|
| 功耗 | 600 mA @ +3.3 V 400 mA @ +12 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 105 x 180 x 22 (W x L x D) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +70°C |
| 濕度 | 5 ~ 85% RH, Non-condensing |
