PEX-P32A32

PCI Express, 32-ch 隔離型 DI, 32-ch Open Collector 隔離型 (Source, PNP) DO 卡

特色

支援 PCI Express x1 插槽
支援Card ID (SMD開關)
32個光隔離數位輸入通道
- 內建的DC/DC轉換器可承受3000 VDC隔離電壓
32個開集極數位輸出通道
- PEX-P32A32: 電流提供 (Source，PNP)
- 支援 DO Readback 功能
3750 Vrms 光隔離保護

介紹

PEX-P32A32 卡是隔離型的數位輸出入卡並符合RoHS環保規範，在軟體上能直接相容於P32A32U卡。

PEX-P32A32 支援 PCI Express 介面，且提供有32個光隔離數位輸入通道及32個開集極數位輸出通道，並分別安排至4個Isolated bank。每個輸入通道使用光耦合輸入可透過跳線設定來選擇隔離內部電源或外部電源。每個數位輸出通道均使用PNP電晶體及反向二極體(PEX-P32A32)。電源供應器輸入埠可使用外部電源或來自PC端的DC/DC轉換器。此系列卡非常容易安裝於電腦主機上，且隔離型設計可消除接地迴路問題和隔離導致主機損壞的電壓。

PEX-P32A32 在硬體還提供有Card ID撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。

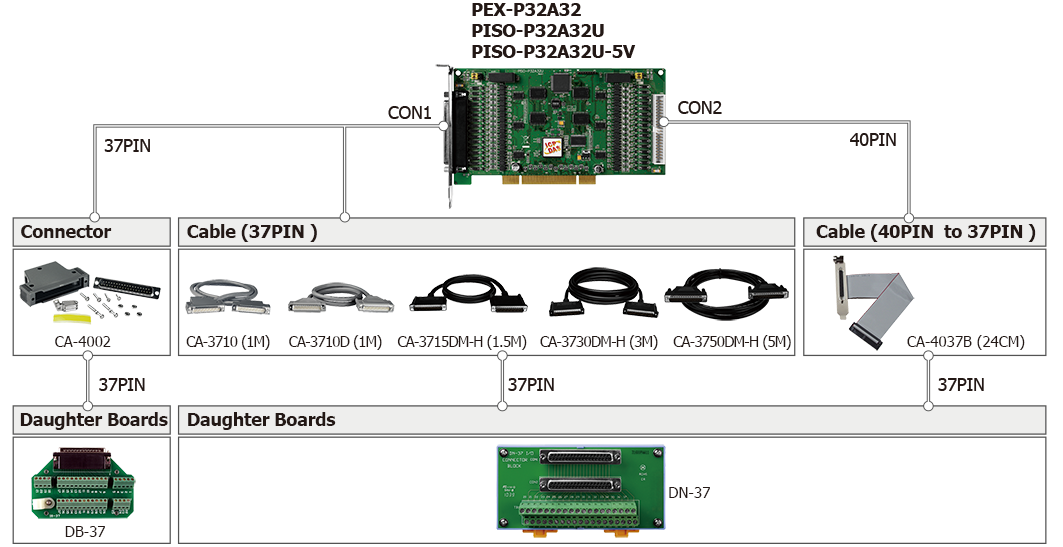

配件

應用

工廠自動化
產品測試
實驗室自動化

訂購資訊

產品系列	說明	數量	詢價
產品系列 PEX-P32A32 CR	說明PCI Express, 32-ch 隔離型 DI, 32-ch Open Collector 隔離型 (Source, PNP) DO 卡 (RoHS) 包含 CA-4037B 線, 2x CA-4002 D-Sub 接頭

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

硬體
板卡 ID	Yes (4-bit)
接頭	Female DB37 x 1 40-pin box header x 1

數位輸入
通道數	32
類型	Dry + Wet Contact Photocoupler
Sink/Source (NPN/PNP)	Sink/Source
ON 電壓準位	Dry: Close to GND Wet: 9 ~ 24 V (Min. 7 V; Max. 30 V)
OFF 電壓準位	Dry: Open Wet: 0 ~ 1 V
反應速度	4 kHz (Typical)
觸發模式	Static Update
隔離	3750 Vrms (Using external power)

數位輸出
通道數	32
類型	Open Emitter
Sink/Source (NPN/PNP)	Source(PNP)
工作模式	Static Update
負載電流	100 mA/+30 V for each channel @ 100% duty
反應速度	4 kHz (Typical)
隔離	3750 Vrms
