PEX-C64
PCI Express, 64-ch Open Collector 隔離型 (Sink, NPN) DO 卡
特色
- 支援 PCI Express x1 插槽
- 64個開集極數位輸出通道 (Sink、NPN)
- 支援 DO Readback 功能
- 3750 Vrms 光隔離保護
- 使用外部電源時，板卡上的輸出通道分組為至4個Isolated Bank
- 支援Card ID (SMD開關)
介紹
PEX-C64 卡是隔離型的數位輸出卡並符合RoHS環保規範，在軟體上能直接相容於PISO-C64U卡。
PEX-C64 支援 PCI Express 介面，且提供有64個開集極數位輸出通道，並分別安排至4個Isolated bank。每個數位輸出通道提供了一個達林頓電晶體，具有3750 Vrms隔離保護。PEX-C64的邏輯信號可消除接地迴路問題和隔離導致主機損壞的電壓。
PEX-C64在硬體上還具有Card ID撥碼開關功能，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張卡時，使用者可以迅速而簡單區別這些板卡。
PEX-C64 支援 PCI Express 介面，且提供有64個開集極數位輸出通道，並分別安排至4個Isolated bank。每個數位輸出通道提供了一個達林頓電晶體，具有3750 Vrms隔離保護。PEX-C64的邏輯信號可消除接地迴路問題和隔離導致主機損壞的電壓。
PEX-C64在硬體上還具有Card ID撥碼開關功能，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張卡時，使用者可以迅速而簡單區別這些板卡。

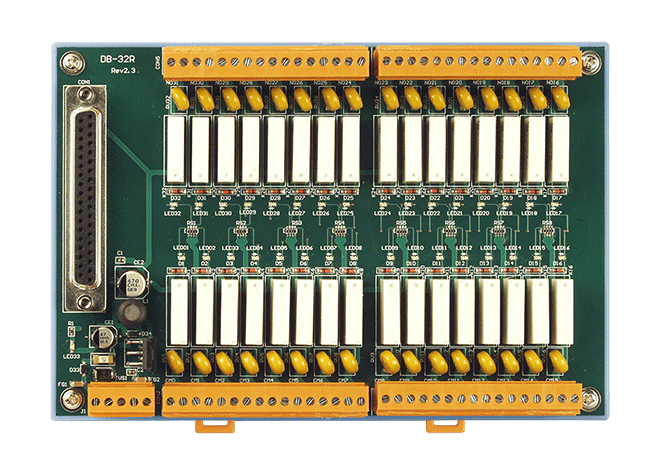

配件
應用
- Factory automation
- Product test
- Laboratory automation
相似產品
| 硬體 | |
|---|---|
| 板卡 ID | Yes (4-bit) |
| 接頭 | Female DB37 x 1 40-pin box header x 1 |
| 數位輸出 | |
|---|---|
| 通道數 | 64 |
| 類型 | |
| Sink/Source (NPN/PNP) | Sink, Open Collector |
| 工作模式 | Static Update |
| 負載電流 | 100 mA/+30 V for each channel @ 60% duty |
| 反應速度 | 4 kHz (Typical) |
| 隔離 | 3750 Vrms |
| PC Bus | |
|---|---|
| 類型 | PCI Express x 1 |
| Data Bus | 8-bit |
| 電源 | |
|---|---|
| 功耗 | 400 mA @ +3.3 V 200 mA @ +12 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 105 x 180 x 22 (W x L x D) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +70°C |
| 濕度 | 5 ~ 85% RH, Non-condensing |
