PET-AR401
PoE 乙太網路振動模組，支援 4 軸加速規 (IEPE) 輸入
特色
- 4 通道 IEPE 加速規
- 自動分析引擎
- 一鍵產生健康指標
- 17 項故障診斷
- 符合 ISO 20816 評估概念，提供設備健康評級
- 提供 Ethernet 介面，Modbus/TCP & Raw Data
介紹

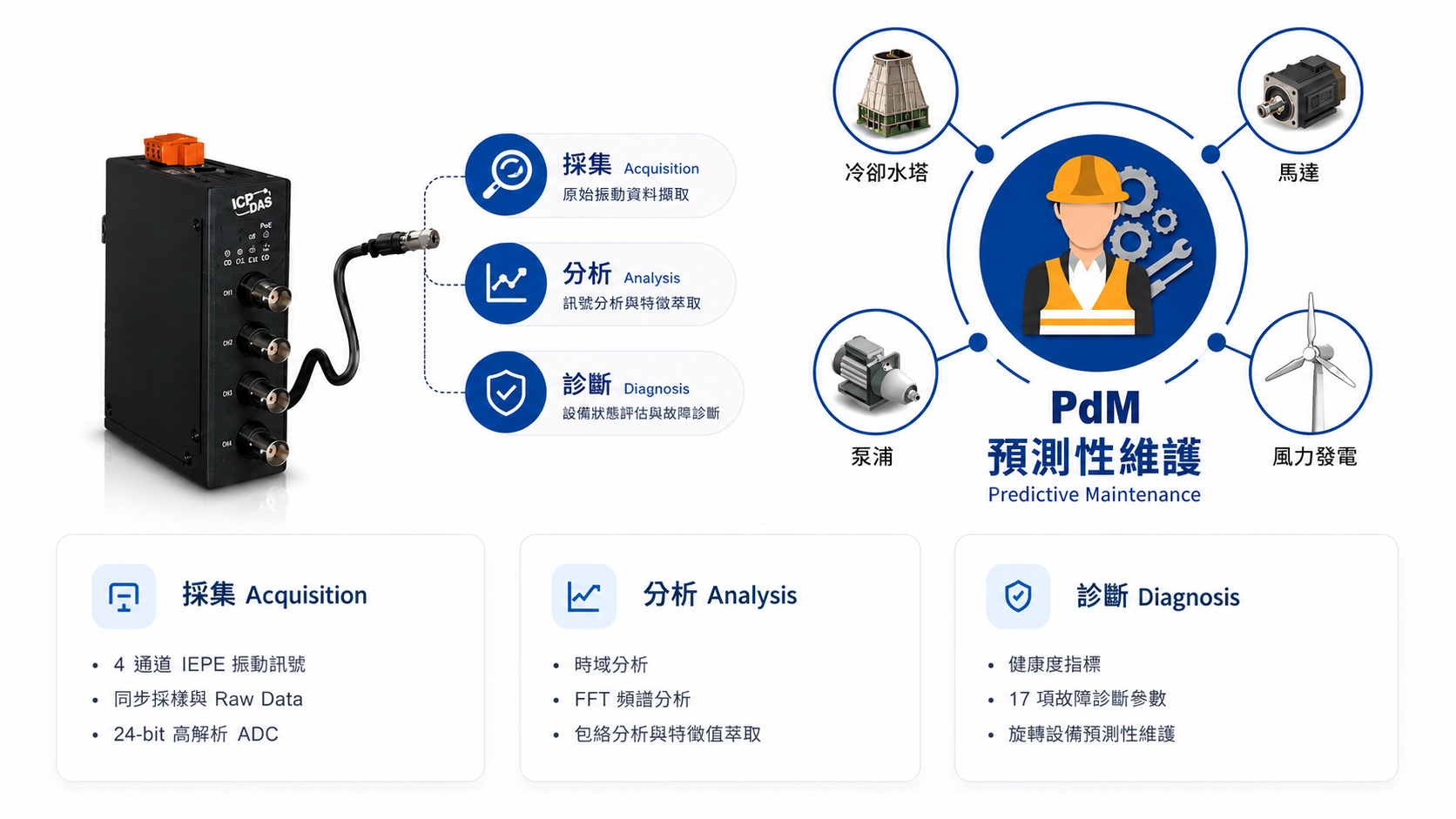

PET-AR401 整合 4 通道 IEPE 振動訊號擷取、24-bit ADC、PoE 通訊與內建 PdM 分析能力， 可將原始振動資料轉換為設備健康度、故障特徵值與維護判斷依據，協助現場快速掌握旋轉設備狀態。
使用者可透過 Modbus TCP 寫入設備參數，例如轉速、齒輪齒數、軸承特徵頻率等參數， 模組啟動 PMS 流程後即可完成邊緣運算並取得診斷結果。

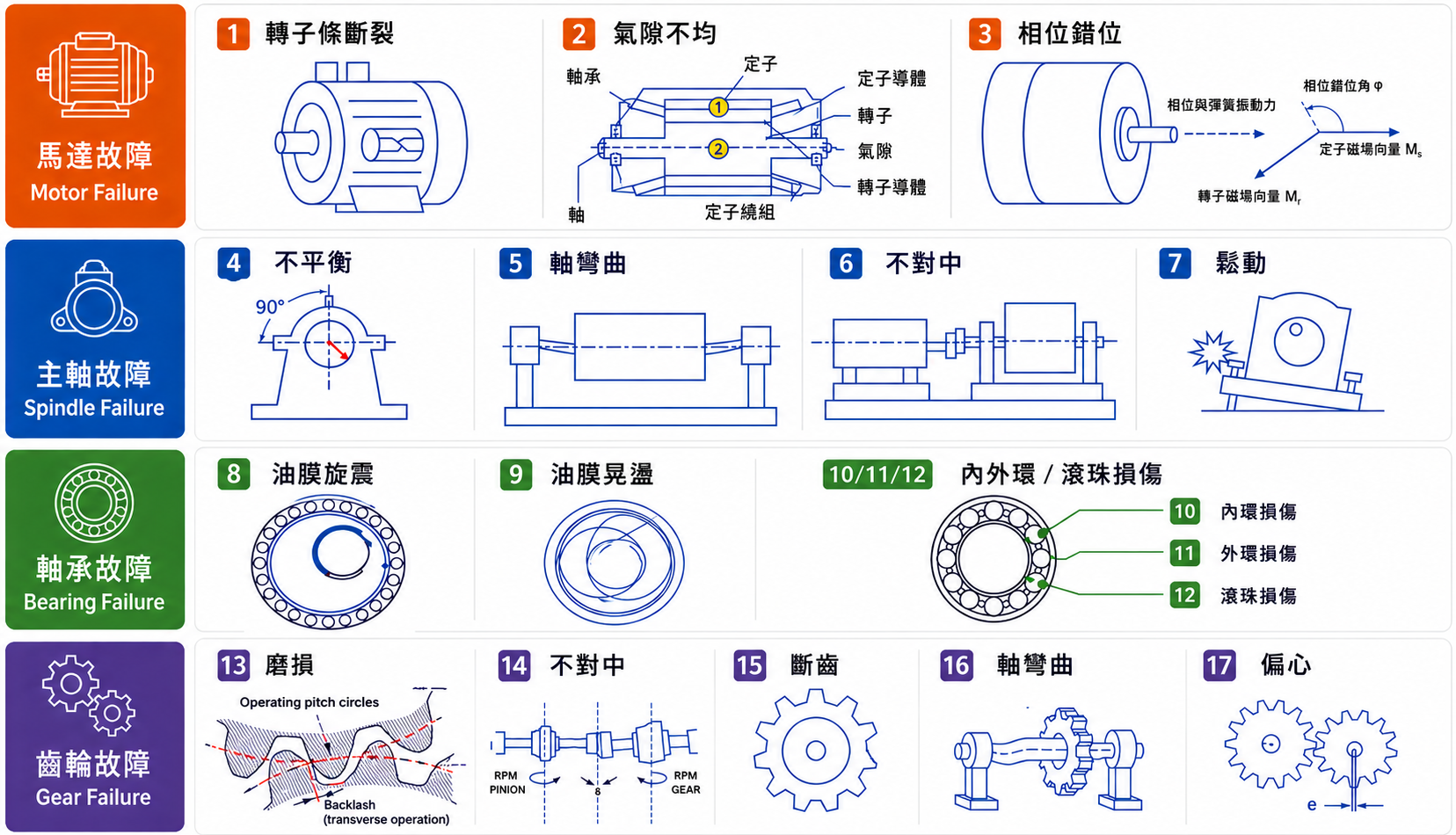

17 種故障診斷項目
馬達故障
- 氣隙不均
- 轉子斷條
- 相位錯位
主軸故障
- 不平衡
- 不對中
- 鬆動
軸承故障
- 油膜旋振
- 油膜晃盪
- 內環損傷
- 外環損傷
- 滾珠損傷
齒輪故障
- 磨損
- 不對中
- 斷齒
- 軸彎曲
- 偏心
應用
- 智慧工廠半導體廠務泵浦風機機械手臂馬達與齒輪箱
- 馬達、泵浦、風機、壓縮機等旋轉設備健康監測
- 半導體真空泵、冷卻水塔、乾泵之預兆診斷
- 產線設備異常預警與非計畫性停機降低
- PLC / SCADA / HMI 直接讀取健康度與故障指標
- 設備保全巡檢數位化與維修決策輔助
- Raw Data 與 FFT 資料供工程師深度分析與事故追溯
相似產品
| 軟體 | |
|---|---|
| 通訊協定 | TCP Streaming ( 透過函式庫存取資料 ) Modbus TCP |
| 功能 | 健康度、17 項故障指標、時域特徵值、FFT / RAW Data 分頁讀取 |
| Utility | 組態設定、 DashBoard (連線狀態，健康度、17項故障顯示)、警報通知、資料庫、Web顯示 |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | 1 kV 於電源 |
| ESD (IEC 61000-4-2) | 4 kV 於接觸端子 8 kV 於空中非接觸 |
| LED 燈 | |
|---|---|
| 狀態 | 電源 x 1 通道連接狀態 x 4 |
| 類比輸入 | |
|---|---|
| 通道數 | 4, 差動輸入 (同步) |
| 類型 | IEPE |
| 接頭 | BNC 轉接頭 (母頭) |
| 範圍 | ±10 V |
| 輸入共模範圍 | ±10 V |
| 輸入耦合 | AC 耦合/DC 耦合 (Jumper 設定) |
| 解析度 | 24-bit |
| 精度 | ±0.02 % FSR @ ±10 V |
| 採樣率 | 32k Hz @ 3/4 通道 64k Hz @ 2 通道 128k Hz @ 1 通道 |
| 頻寬 | 12.8k Hz (-0.1 db) @ 1/2 通道 6.4k Hz (-0.1 db) @ 3/4 通道 |
| 截止頻率 | 0.16 Hz |
| 輸入阻抗 | 電壓：2 MΩ |
| 激勵電流 | 4 mA (Jumper 設定) (IEPE 相容: 24 V) |
| FIFO 容量 | 1 k bytes, 256 Samples |
| 觸發模式 | 軟體/類比輸入準位觸發 |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| PoE | IEEE 802.3af, Class 2 |
| 存取控制 | ID、密碼及 IP Filter |
| 通訊協定 | Modbus TCP Slave, Private TCP Raw Data |
| 電源 | |
|---|---|
| 反極性保護 | 是 |
| 功耗 | 4.5 W |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 外殼 | 金屬 |
| 尺寸 (mm) | 116 x 33 x 120 (W x L x H) |
| 安裝 | 導軌式 (DIN-Rail) 安裝和壁掛式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
