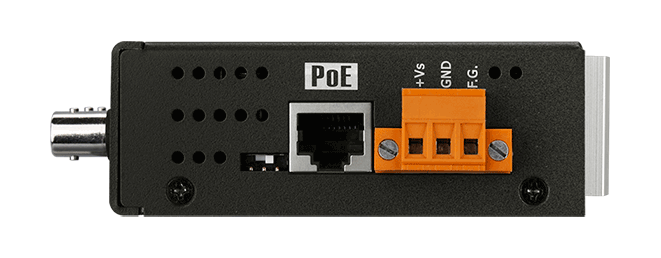

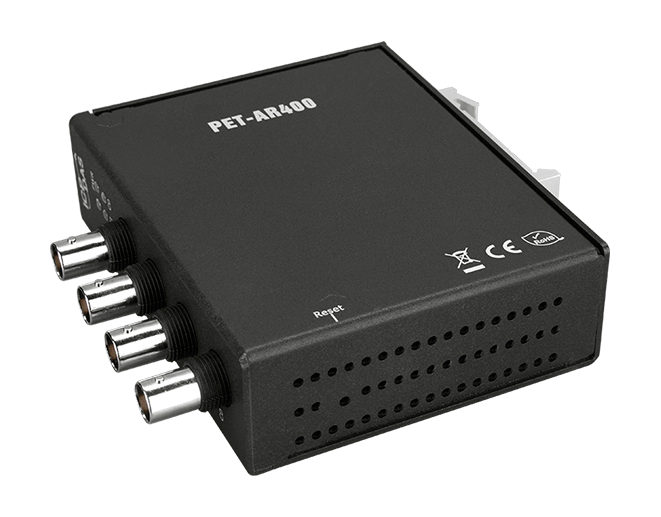

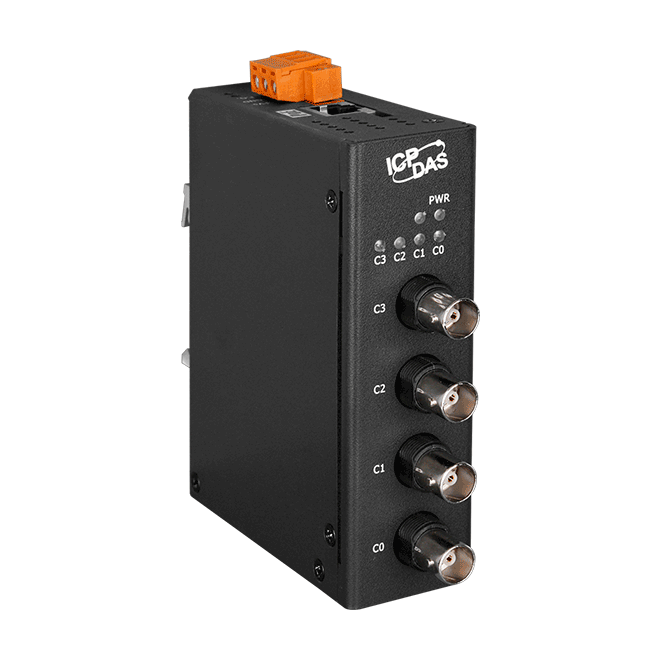

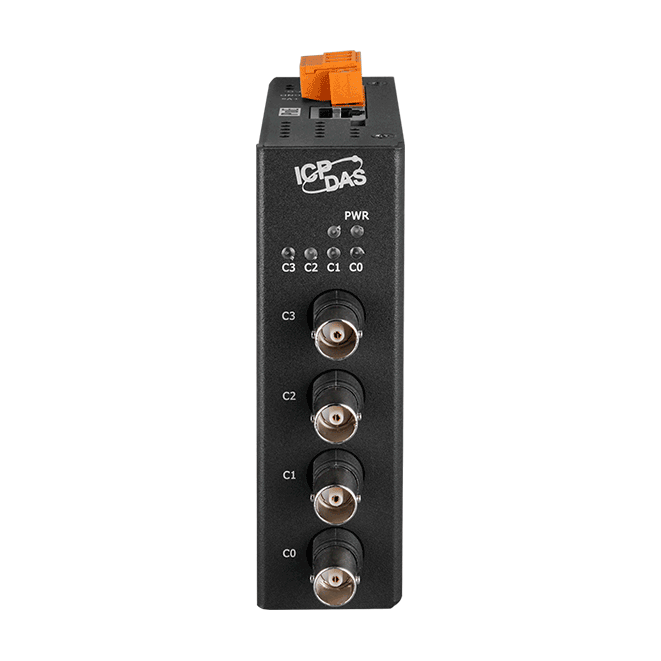

PET-AR400

PoE 乙太網路高速同步數據採集模組、4 加速規 (IEPE) 輸入通道

特色

4 通道 IEPE 輸入，驅動電流為4 mA
24 位元 ADC
支援真實同步取樣保持
最高採樣頻率 : 128 kS/s(單通道)
連續及 N 筆資料傳輸模式
A/D 觸發模式
1. 軟體命令觸發
2. 類比輸入準位觸發
軟體支援
1. 支援作業系統
  Windows 7/8/10 及 Linux
2. 軟體兼容性
  1. Microsoft VC, C#, VB.NET SDK API 及範例程式
  2. NI LabVIEW Toolkit 及範例程式 (適用於 Windows)
  3. C/C++ 函式庫及範例程式(適用於Linux)
內置 10/100BASE-T 自動協商、自動 MDI/MDI-X 乙太網路埠
可選擇外部電源或 POE 電源

更多特色說明...

介紹

PET-AR400 是一款具乙太網路的高精度動態訊號資料擷取模組，用於量測壓電 (IEPE) 感應器，如加速規等，可同步採集4通道類比輸入訊號，採樣頻率最高達128 kHz @ 單通道。

PET-AR400還具備 4 kV 靜電防護與 2500 VDC 的內部隔離，有極高的穩定特性。此外，24 位 ADC 還包含內置濾波功能，可調節適當的採樣率和濾除信號雜訊。PET-AR400適用於各種移動/便攜式測量應用，也適用於精密信號測量，並支持軟體觸發，及類比輸入準位觸發。軟體觸發模式可以在需要時下命令觸發進行連續或是 N 筆數據的 A/D 採集。類比輸入準位觸發模式，當類比輸入值高於或低於設定的特定電壓值後觸發，開始進行N筆數據的 A/D 採集。

應用

振動量測分析應用
機器狀態監測
預測性維護

更多應用說明...

訂購資訊

產品系列	說明	數量	詢價
產品系列 PET-AR400 CR	說明PoE 乙太網路高速同步數據採集模組、4 加速規 (IEPE) 輸入通道 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
OS	Windows 7/8/10 和 Linux
通訊協定	TCP Streaming ( 透過函式庫存取資料 ) Modbus TCP
Utility	組態設定、圖形顯示和資料紀錄
SDK	Windows • Microsoft VC, C#, VB.NET SDK API 及範例 • Python 範例 • NI LabVIEW Toolkit 及範例 Linux • C/C++ library 及範例 • .NET library 及範例 • Python 範例

EMS 防護
EFT (IEC 61000-4-4)	1 kV 於電源
ESD (IEC 61000-4-2)	4 kV 於接觸端子 8 kV 於空中非接觸

LED 燈
狀態	電源 x 1 通道連接狀態 x 4

類比輸入
通道數	4, 差動輸入 (同步)
類型	IEPE
接頭	BNC 轉接頭 (母頭)
範圍	±10 V
輸入共模範圍	±10 V
輸入耦合	AC 耦合/DC 耦合 (Jumper 設定)
解析度	24-bit
精度	±0.02 % FSR @ ±10 V
採樣率	32k Hz @ 3/4 通道 64k Hz @ 2 通道 128k Hz @ 1 通道
頻寬	12.8k Hz (-0.1 db) @ 1/2 通道 6.4k Hz (-0.1 db) @ 3/4 通道
截止頻率	0.16 Hz
輸入阻抗	電壓：2 MΩ
激勵電流	4 mA (Jumper 設定) (IEPE 相容: 24 V)
FIFO 容量	1 k bytes, 256 Samples
觸發模式	軟體/類比輸入準位觸發
