PCIe-LM4
PCI Express, 24-bit 高精度 Load Cell 輸入, 多功能 運動控制卡
特色
- PCI Express x1 介面
- 支援 CardID (SMD Switch)
- 4通道應變規換能器輸入
- 24位元ADC，最高15 kS/s. 取樣率
- 4通道差動式常規類比輸入
- 24位元ADC，最高15 kS/s. 取樣率
- 2軸運動控制
- 支援 CW/CCW, Pulse/DIR及EA/EB模式
- 2通道16位元類比輸出
- 16通道隔離數位輸入
- 16通道隔離數位輸出
介紹
PCIe-LM4是一張強大功能多樣化的PCI Express多功能卡片，專門為了材料測試系統(拉力測試機)所開發設計的。PCIe-LM4配置4個應變規換能器輸入通道、四個常規類比輸入通道、二個類比輸出通道、十六個隔離數位輸入通道、十六個隔離數位輸出通道及一個二軸運動控制器，可為拉力測試機製造商提供完整的硬體解決方案。
PCIe-LM4在硬體上新增Card ID指撥開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張PCIe-LM4卡時，使用者可以迅速而簡單區別這些同型號的板卡。
PCIe-LM4可以在Windows 32/64-bit Windows 7/8/10等作業系統環境下使用，並且提供了動態函式庫協助使用者更容易的開發。而本產品還提供Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW等範例程式幫助使用者可以更快速的上手使用本產品。
PCIe-LM4在硬體上新增Card ID指撥開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張PCIe-LM4卡時，使用者可以迅速而簡單區別這些同型號的板卡。
PCIe-LM4可以在Windows 32/64-bit Windows 7/8/10等作業系統環境下使用，並且提供了動態函式庫協助使用者更容易的開發。而本產品還提供Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW等範例程式幫助使用者可以更快速的上手使用本產品。
配件

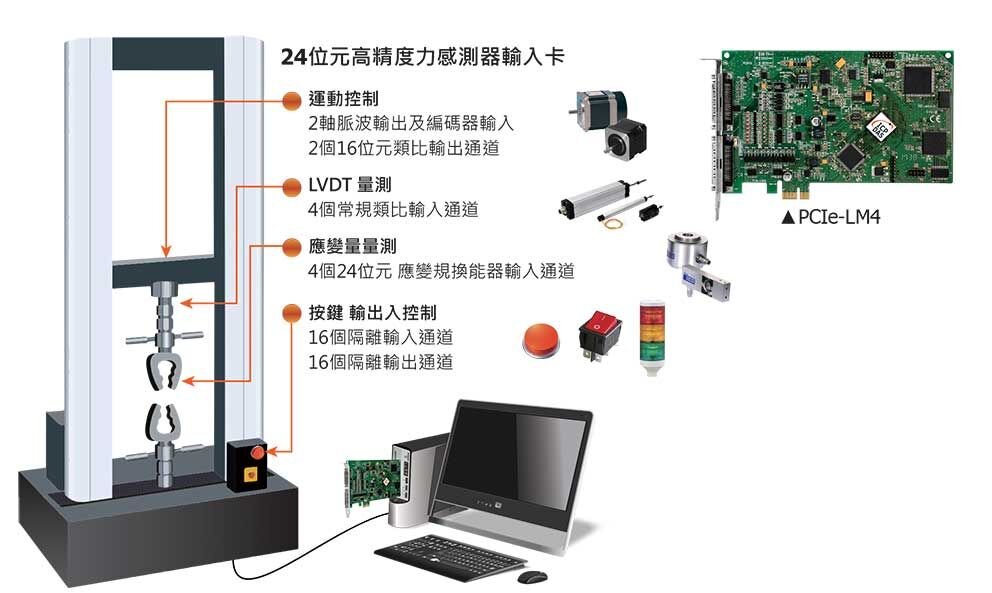

應用
相似產品
| 硬體 | |
|---|---|
| 板卡 ID | Yes (4-bit) |
| 接頭 | SCSI VHDCI 68-pin x 2 |
| 編碼器輸入 | |
|---|---|
| 軸數 | 2-axis |
| 模式 | A/B pulse, Up/Down |
| 環狀計數模式 | 32-bit |
| 計數速度 | 12 MHz (Max.) |
| 計數訊號寬度 | 32-bit |
| 隔離 | 3 KVrms |
| 脈波輸出 | |
|---|---|
| 軸數 | 2-axis |
| 模式 | CW/CCW, PULSE/DIR |
| 頻率 | 4 MHz (Max.) |
| 隔離 | 3 KVrms |
| 類比輸入 | |
|---|---|
| 通道數 | 4 differential |
| 範圍 | ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| 解析度 | 24-bit |
| 精度 | 0.05% of FSR ±1 LSB @ 25°C, ±10 V |
| 採樣率 | 15 kS/s |
| 輸入阻抗 | 10,000 MΩ/4 pF |
| 過電壓保護 | Continuous ±35 Vp-p |
| 觸發模式 | Software |
| 資料傳輸 | Polling |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 範圍 | ±5 V, ±10 V |
| 解析度 | 16-bit |
| 精度 | ±10 LSB |
| 反應時間 | 500 kS/s (Max.) |
| 電壓輸出推力 | ±5 mA |
| 斜率 | 2.8 V/µs |
| FIFO 容量 | 512 Samples |
| 工作模式 | Static update, Waveform generation |
| 數位輸入 | |
|---|---|
| 通道數 | 16 |
| 類型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source, Photo coupler isolated channel with common power or ground |
| ON 電壓準位 | 5 ~ 24 V |
| OFF 電壓準位 | 0 ~ 1 V |
| 反應速度 | 4 kHz (Typical) |
| 觸發模式 | Static Update |
| 資料傳輸 | Polling |
| 隔離 | 2500 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 16 |
| Sink/Source (NPN/PNP) | Sink, Open Drain |
| 工作模式 | Static Update |
| 負載電流 | 100 mA/+ 30V for each channel @100% duty |
| 反應速度 | 4 kHz (Typical) |
| 隔離 | 2500 VDC |
| DO 回讀 | No |
| 應變計/荷重單元 輸入 | |
|---|---|
| 通道數 | 4 |
| 類型 | Strain Gauge |
| 範圍 | ±227 mV |
| 接線 | Full-Bridge |
| 精度 | 0.05% of FSR ±1 LSB @ 25°C, ±10 V |
| 解析度 | 24-bit |
| 採樣率 | 15 kS/s |
| 阻抗 | 10,000 MΩ/4 pF |
| 過電壓保護 | Continuous ±35 Vp-p |
| 激勵電壓輸出 | |
|---|---|
| 通道數 | 4 differential |
| 範圍 | + 10V (all 4-ch shared the same settings) |
| 最大負載電流 | Driving up to four 120-ohm loadcells |
| 計時/計數/頻率 | |
|---|---|
| 通道數 | 2 |
| PC Bus | |
|---|---|
| 類型 | PCI Express x 1 |
| Data Bus | 32-bit |
| 電源 | |
|---|---|
| 功耗 | 1 A @ +5 V |
| 機構 | |
|---|---|
| 尺寸 (mm) | 102 x 149 x 22 (W x L x D) |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +60°C |
| 儲存溫度 | -20 ~ +70°C |
| 濕度 | 5 ~ 85% RH, Non-condensing |
