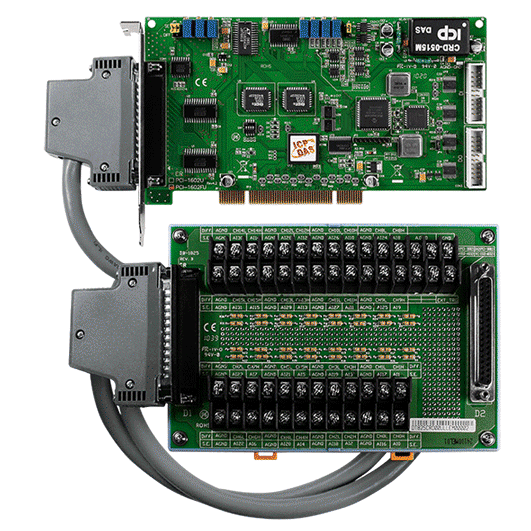

PCI-1602 series

通用 PCI , 100 kS/s or 200 kS/s, 32 通道, 16 位元類比輸入多功能卡 (8 K word FIFO)

特色

通用 PCI匯流排介面 (3.3 V/5 V)
支援 Card ID 功能 (SMD 開關)
2個12位元解析度類比輸出通道
16 個數位輸入通道
16個數位輸出通道
- 數位輸入埠可設定為Pull-high或 Pull-low
32個單端/16個差動輸入通道 (內建8 K WORD 的FIFO 緩衝區)
- 16 元位高解析度、100 KS/s 或 200 KS/s AD 轉換器
- 支援MagicScan功能
- 支援內部觸發: Software-trigger、Pacer-trigger
- 支援外部觸發: Post-trigger、Pre-trigger、Middle-trigger
高達2.1 M word/sec. 的高速資料傳輸率

介紹

PCI-1602U / 1602FU 是一張擁有高性能的多功能資料擷取卡，它支援 3.3 V/5 V PCI 匯流排介面，並配置了取樣頻率 100 k Sample / Sec ( 200 k Sample / Sec ) 16 位元解析度的 AD 轉換器、內建可容納 8192 筆 AD 資料的 FIFO、二個 12 位元解析度的 DA 輸出通道、16 個符合 TTL 規範的數位輸出通道及 16 個符合 TTL 規範的數位輸入通道。PCI-1602U / 1602FU 擁有 32 個單端 / 16 個差動輸入通道，可透過跳接器來作切換。

PCI-1602U / 1602FU 在硬體上新增兩種功能，第一種是 Card ID 撥碼開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張卡時，使用者可以迅速而簡單區別這些板卡。第二種是數位輸入埠 Pull High / Low 設定功能，當信號線脫落或斷線時，該 DI 值會相對維持使用者預設的狀態 (非浮動)。

ICP DAS PC-Based 多功能板卡選型指南
型號名稱	插槽	D/A 通道數	A/D 通道數	A/D 取樣率	FIFO 容量	軟件觸發 (輪詢)	多通道掃描 (定速)	外部觸發	中斷功能
PEX-1202L	PCI Express	12-bit, 2-ch	12-bit, 32 S.E/16 Diff	110 kS./s	1 k	V	V	V	-
PCI-1202LU	Universal PCI	12-bit, 2-ch	12-bit, 32 S.E/16 Diff	110 kS./s	1 k	V	V	V	-
PEX-1202H	PCI Express	12-bit, 2-ch	12-bit, 32 S.E/16 Diff	44 kS./s	1 k	V	V	V	-
PEX-1202HU	Universal PCI	12-bit, 2-ch	12-bit, 32 S.E/16 Diff	44 kS./s	1 k	V	V	V	-
PCI-1602U	Universal PCI	12-bit, 2-ch	16-bit, 32 S.E/16 Diff	100 kS./s	8 k	V	V	V	-
PCI-1602FU	Universal PCI	12-bit, 2-ch	16-bit, 32 S.E/16 Diff	200 kS./s	8 k	V	V	V	-
PCI-1800LU	Universal PCI	12-bit, 2-ch	12-bit, 16 S.E/8 Diff	330 kS./s	1 k	V	V	V	-
PCI-1800HU	Universal PCI	12-bit, 2-ch	12-bit, 16 S.E/8 Diff	44 kS./s	1 k	V	V	V	-
PCI-1802LU	Universal PCI	12-bit, 2-ch	12-bit, 32 S.E/16 Diff	330 kS./s	8 k	V	V	V	-
PCI-1802HU	Universal PCI	12-bit, 2-ch	12-bit, 32 S.E/16 Diff	44 kS./s	8 k	V	V	V	-
PCI-822LU	Universal PCI	16-bit, 2-ch	12-bit, 32 S.E/16 Diff	250 kS./s	8 k	V	V	V	V	性價比高可編程 DIO
PCI-826LU	Universal PCI	16-bit, 2-ch	16-bit, 32 S.E/16 Diff	250 kS./s	8 k	V	V	V	V	性價比高可編程 DIO

配件

應用

高速數據採集系統
過程監視和控制
振動分析
來自數字 I/O 端口的數字碼型發生器

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 PCI-1602U CR	說明通用 PCI , 100 kS/s, 32 通道, 16 位元類比輸入多功能卡 (8 K word FIFO) (RoHS) 包含 CA-4002 D-Sub 接頭
產品系列 PCI-1602U/S CR	說明通用 PCI , 100 kS/s, 32 通道, 16 位元類比輸入多功能卡 (8 K word FIFO) (RoHS) 包含 CA-3710 D-Sub 線
產品系列 PCI-1602FU CR	說明通用 PCI , 200 kS/s, 32 通道, 16 位元類比輸入多功能卡 (8 K word FIFO) (RoHS) 包含 CA-4002 D-Sub 接頭
產品系列 PCI-1602FU/S CR	說明通用 PCI , 200 kS/s, 32 通道, 16 位元類比輸入多功能卡 (8 K word FIFO) (RoHS) 包含 CA-3710 D-Sub 線

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

硬體
接頭	Female DB37 x 1 Male 20-bit ribbon x 2
板卡 ID	Yes (4-bit)

類比輸入
通道數	32 single-ended/16 differential
範圍	Gain: 1, 2, 4, 8 Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V
解析度	16-bit
精度	0.01 % of FSR ±1 LSB @ 25 °C, ±10 V
採樣率	PCI-1602U：100 kS/s. Max. PCI-1602FU：200 kS/s. Max.
輸入阻抗	10 MΩ/6 pF
過電壓保護	Continuous ±35 Vp-p
零點漂移	±4 ppm/°C of FSR
FIFO 容量	8192 samples
觸發模式	Software, Internal programmable pacer, External (5 V/TTL)
資料傳輸	Polling

類比輸出
通道數	2
範圍	Bipolar:±5 V, ±10 V
解析度	12-bit
精度	0.06% of FSR ±1 LSB @ 25 °C, ±10 V
反應時間	1.0 MHz (Typical)
電壓輸出推力	±5 mA
斜率	8.33 V/μs
工作模式	Static Update

數位輸入
通道數	16
類型	5 V/TTL
ON 電壓準位	2.0 V Min.
OFF 電壓準位	0.8 V Max.
反應速度	1.0 MHz (Typical)
觸發模式	Static Update

數位輸出
通道數	16
類型	5 V/TTL
工作模式	Static Update
負載電壓	Logic 0: 0.4 V Max. Logic 1: 2.4 V Min.
負載電流	Sink: 2.4 mA @ 0.8 V Source: 0.8 mA @ 2.0 V
反應速度	1.0 MHz (Typical)
