LP-2648M
採用 Linux 作業系統的金屬外殼 PAC，搭載 Cortex-A53 處理器與 LAN 埠
特色
● Cortex-A53 四核心 1.4GHz 處理器
● Ubuntu 22.04 作業系統（Linux 核心版本 6.1.33）
● 2 GB DDR3 記憶體與 8 GB eMMC 快閃記憶體
● 64 位元硬體序號
● 支援硬體實時功能（RTC）
● 內建 Win-GRAF 軟邏輯控制器（符合 IEC 61131-3 標準）
● 2 個 10/100/1000M 乙太網路埠
● 2 個串列通訊埠（RS-232/485）
介紹
LP-2648M 是泓格科技推出的新一代以 Linux 為基礎的 Win-GRAF 可程式自動化控制器（PAC）。此 PAC 採用四核心 Cortex-A53 處理器（1.4 GHz），並運行 Linux 作業系統。透過內建的 microSD 卡，LP-2648M 可用來儲存應用程式、檔案與資料。
在 Win-GRAF PAC 裝置上運行 Linux 的優勢包括：具備實時處理能力、可實現具決定性的控制，以及讓 PAC 擁有類似電腦的作業環境。此 PAC 可執行符合 IEC 61131-3 標準的 Win-GRAF 軟體來開發邏輯控制應用程式，並支援使用 C、C++ 語言開發資料管理應用程式，實現與 Win-GRAF 應用程式之間的資料交換，使應用程式的設計更為便利與實用。

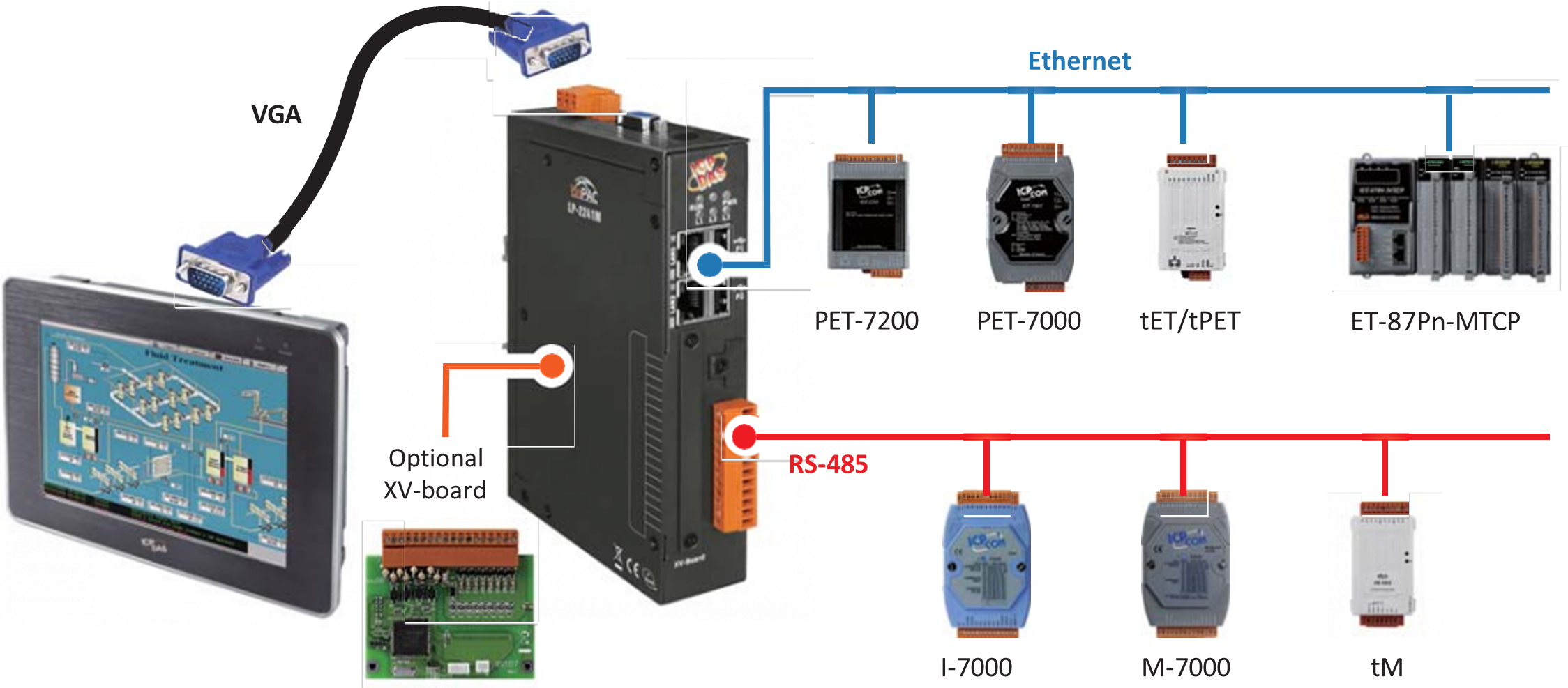

應用
相似產品
| 軟體 | |
|---|---|
| OS | Ubuntu 22.04（Linux 核心版本 6.1.33） |
| 通訊協定 | • eLogger 人機介面（HMI） • 應用程式保護 • 資料繫結 • 線上變更 • 排程控制 • 保留變數 • 檔案存取與資料記錄 |
| 開發 | 內建 Win-GRAF 軟邏輯控制器（符合 IEC 61131-3 標準） |
| 服務 | SSH Server, Web Server |
| 功能 | • OPC UA 伺服器 • Modbus TCP/IP 主站/從站 • Modbus RTU 主站/從站 • Modbus ASCII 主站 • DCON 通訊協定 • 使用者自訂通訊協定 |
| Framework 支援 | GCC 11.4.0 (C, C++) |
| 多國語系 | 英文、德文、法文、西班牙文、葡萄牙文、俄文、義大利文、韓文、日文、簡體中文、繁體中文 |
| 主要單元 | |
|---|---|
| CPU | Cortex-A53 處理器，1.4 GHz，四核心 |
| 64-bit 硬體序號 | 有，用於軟體複製保護 |
| 系統記憶體 | 2 GB DDR3 SDRAM 記憶體 |
| 儲存 | 8 GB eMMC，4 GB microSD 卡（可擴充至 32 GB） |
| 非揮發性記憶體 | 64 KB FRAM，128 KB MRAM |
| 實時時鐘 | 提供秒、分、時、日期、星期、月份、年份資訊 |
| 看門狗計時器 | 有 |
| LED 燈 | |
|---|---|
| 狀態 | 1 個系統燈、1 個電源燈、2 個可程式化燈號、1 個備援燈號 |
| I/O 擴充 | |
|---|---|
| I/O 類型 | XV-board |
| 槽數 | 1 |
| HMI | |
|---|---|
| 蜂鳴器 | 有 |
| 旋轉開關 | 1 x 10 Position (0 ~ 9) |
| 指撥開關 | 有 |
| 乙太網路 | |
|---|---|
| Ports | 2 個 RJ-45，10/100/1000 Base-TX（自動協商、自動 MDI/MDI-X、LED 指示燈） |
| COM Ports | |
|---|---|
| Ports | 1 個 RS-232/485 1 個 RS-485（2500 VDC 隔離） |
| USB | |
|---|---|
| Ports | 2 個 USB 2.0 |
| 電源 | |
|---|---|
| 輸入範圍 | +12 ~ 48 VDC 電源輸入 |
| 功耗 | 4.8 瓦（0.2 安培 @ 24 VDC） |
| 機構 | |
|---|---|
| 外殼 | 金屬外殼 |
| 尺寸 (mm) | 42 mm x 164 mm x 129 mm |
| 安裝 | DIN 導軌安裝 |
| 防水防塵等級 | IP30 等級（鋁合金材質） |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +70°C |
| 儲存溫度 | -40 ~ +80°C |
| 濕度 | 10 ~ 90% 相對濕度，無凝結 |
