IEC850-211
IEC-61850 Client轉Modbus Slave閘道器
特色
- 透過Modbus指令讀寫IEC61850物件
- 透過Utility自動將IEC-61850資料物件映射到Modbus暫存器
- 支援MMS資料型別Boolean , Integer , Unsigned , Float , BIT_STRING , UTC_TIME
- 支援Modbus功能碼1,2,3,4,5,6,16
- 最多支援10站IEC61850 servers連線
- 總共允許5000個映射點
- 支援GOOSE Publish & Subscribe
- 支援IEC61850 Report
- Utility支援導入SCL(SCD/CID/ICD)文件
介紹
IEC850-211為一通訊閘道器，提供IEC 61850 Client與Modbus Slave架構之間的資料轉換功能，使IEC 61850網路中的設備資料能夠被既有Modbus系統有效存取與整合，特別適用於變電站自動化與電力監控應用。支援多種MMS資料型別，包括Boolean、Integer、Unsigned、Float、BIT_STRING與UTC_TIME，以確保資料轉換的完整性與一致性。此外，系統支援IEC 61850 Report與GOOSE Publish/Subscribe機制，可實現事件的即時傳遞與高速通訊需求。透過專屬Utility工具，使用者可匯入SCL（SCD / CID / ICD）文件並自動完成資料映射設定，將IEC 61850資料物件對應至Modbus暫存器，大幅簡化系統整合流程並提升整體建置效率。

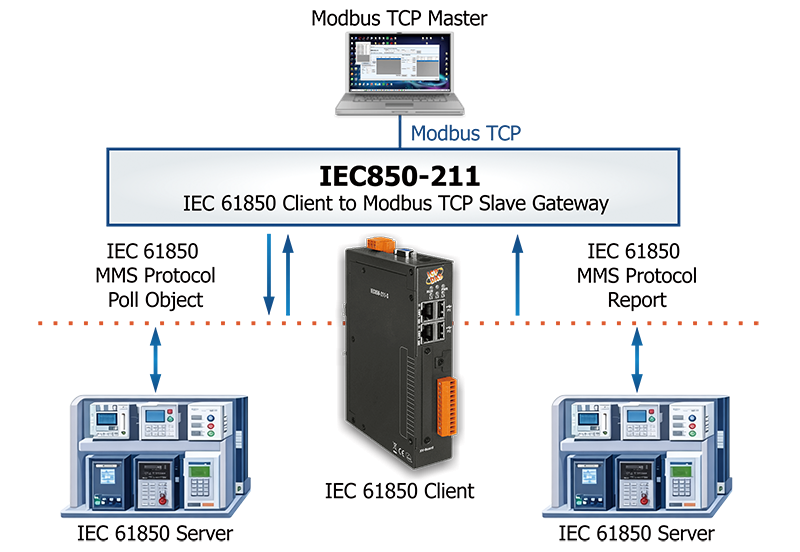

應用
相似產品
| 軟體 | |
|---|---|
| OS | Linux Kernel 3.2.14 |
| 通訊協定 | Modbus TCP server: • Function:1,2,3,4,5,6,16 IEC-61850 MMS client: • connection:Max. 10 MMS servers • MMS data types : Boolean, Integer, Unsigned, Float, BIT_STRING, UTC_TIME • Max Mapping Point:5000 • control: ---- status-only ---- direct-with-normal-security ---- direct-with-enhanced-security ---- sbo-with-normal-security ---- sbo-with-enhanced-security |
| 服務 | SFTP server, Web server |
| 主要單元 | |
|---|---|
| CPU | Cortex-A8, 1 GHz |
| 系統記憶體 | 512 MB DDR3 SDRAM |
| 實時時鐘 | Yes (Provide seconds, minutes, hours, day of week, month, year) |
| 看門狗計時器 | Yes, Dual Watchdog Timer |
| 顯示 | |
|---|---|
| 訊號 | VGA (Analog RGB) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x PWR(Power) 1 x RUN(Running) 1 x L1 1 x L2 1 x L3 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 (Console, Non-isolated) 1 x RS-232, Non-isolated 1 x RS-485, Non-isolated 1 x RS-485 (2500 VDC, Isolated) |
| USB | |
|---|---|
| Ports | 2 |
| 規格 | USB 2.0 (Host) |
| 電源 | |
|---|---|
| 輸入範圍 | +12 VDC ~ +48 VDC |
| 功耗 | 4.8 W |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 35 x 167 x 119 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting (optional) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
