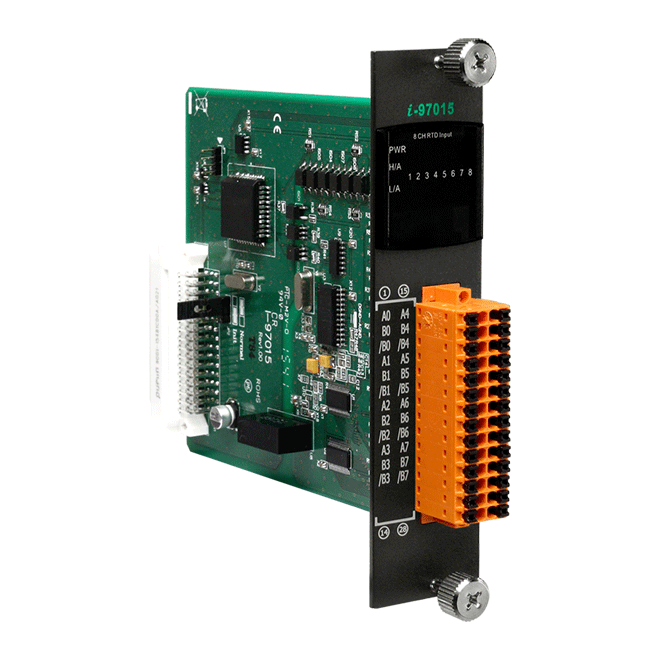

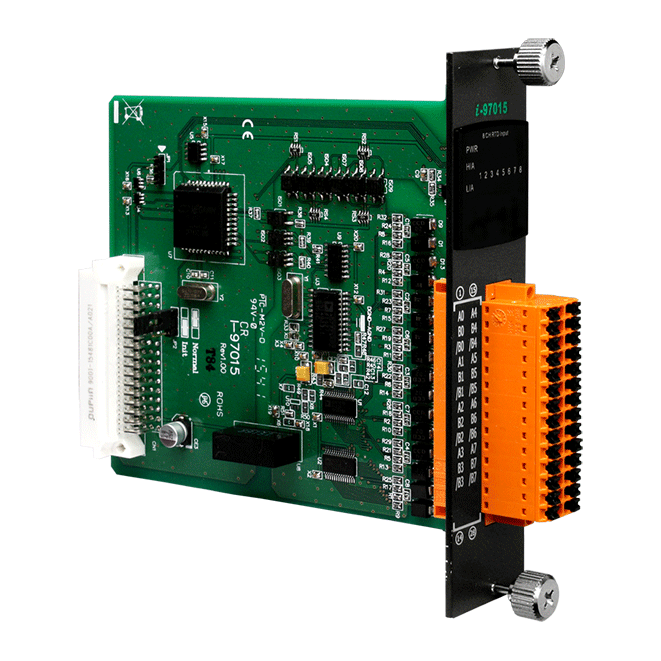

I-97015
8 通道電阻溫度檢測器 (RTD) 輸入模組、2/3 線式 RTD、3 線式 RTD 線阻消除
特色
- 8 通道 RTD (電阻溫度檢測器) 輸入
- 通道可個別獨立設置
- 斷線檢知
- 過電壓保護
- 3 線式 RTD 線阻消除
- 具有高精度 ±0.5 °C
- 接點具 4 kV 的靜電 (ESD) 防護
- 3000 VDC 模組內部隔離保護
介紹
I-97015 是一適用於溫度量測的模組，提供 8 通道 RTD (電阻溫度檢測器) 輸入和支援 3 線式 RTD 線阻消除功能，無論多長的導線，都能做準確的量測。
I-97015 支援 2/3 線式感測器輸入，另具備雙看門狗機制、過電壓保護和斷線檢知功能，提升模組和系統的安全性和可靠性。此外，I-97015 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離和過電壓保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ±4 kV 空中非接觸具 ±8 kV |
| RS Immunity (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源/通訊 16 x 高/低警報信號 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 感測器類型 | Pt100、Pt1000、Ni100、Ni120、Cu50、Cu100、Cu1000 |
| 電阻量測 | 3.2 kΩ |
| 解析度 | 16 位元 |
| 精度 | ±0.05 % FSR |
| 採樣率 | 12 Hz (全部) |
| 頻寬 | 15.7 Hz |
| 輸入阻抗 | > 1 MΩ |
| 共模抑制 | 150 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | ±120 VDC |
| 個別通道設定 | 是 |
| 斷線檢知 | 是 |
| 3 線式 RTD 線阻消除 | 是 |
| 零點漂移 | ±0.5 μV/°C |
| 跨度漂移 | ±20 ppm/°C |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最高達 0.6 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 134 x 144 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
