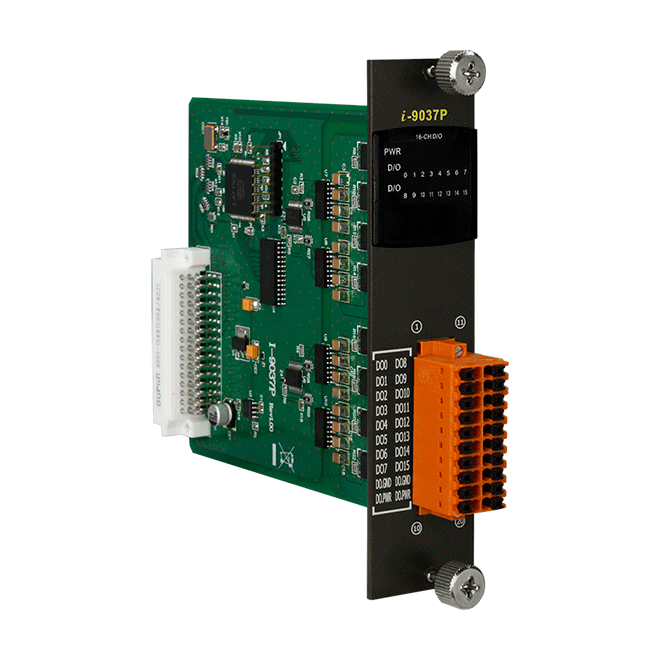

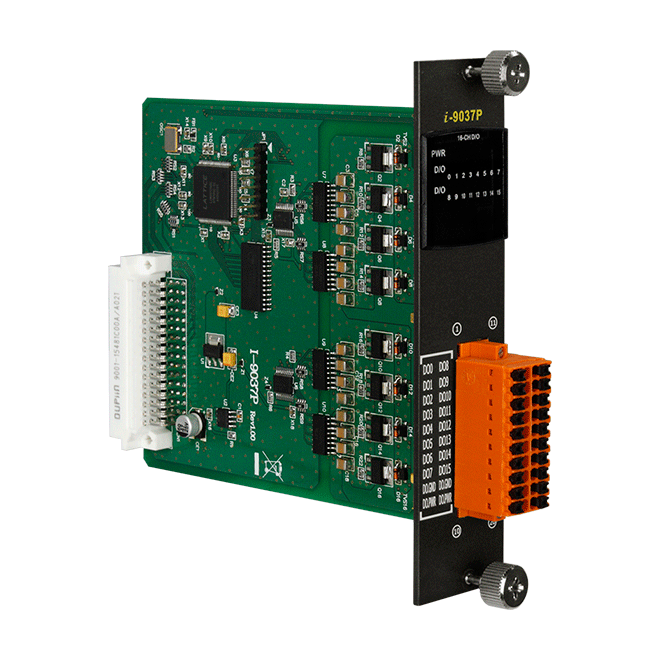

I-9037P
16 通道隔離型數位輸出模組、Open Emitter、Source/NPN、每通道最大負載電流 700 mA
特色
- 16 通道開路發射極 (Open Emitter) 數位輸出
- 源型 (Source)/PNP 輸出接線
- 每通道具光耦合(Photocouple) 隔離器功能
- 每通道具 LED 指示燈監控通道狀態
- 過電壓、短路保護
- 上電值和安全值設置
- 雙看門狗機制
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 VDC 模組內部隔離保護
介紹
I-9037P 為 16 通道開路發射極 (Open Emitter) 數位輸出模組，支援具過電壓、短路保護功能的源型 (Source) 輸出，並具有上電值 (Power-on Value) 和安全值 (Safe Value) 輸出設定功能。所有通道可驅動 700 mA 負載、具備光耦合隔離器、4 kV ESD 靜電防護和 3750 VDC 模組內隔離保護功能，使其在工業環境場合能提供更好的防制雜訊干擾能力。此外，每個通道還提供 LED 指示燈，用來顯示每一個數位通道輸出的狀態。
應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ±4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 數位輸出 | |
|---|---|
| 通道數 | 16 |
| 類型 | 隔離型開路發射極 (Isolated Open-Emitter) |
| Sink/Source (NPN/PNP) | Source (源型) |
| 負載電壓 | + 5 ~ +30 VDC |
| 負載電流 | 700 mA/通道 |
| 過電壓保護 | 60 VDC |
| 短路保護 | 是 |
| 上電值 | 是 |
| 安全值 | 是 |
| 電源 | |
|---|---|
| 功耗 | 最高達 1 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 134 x 144 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
