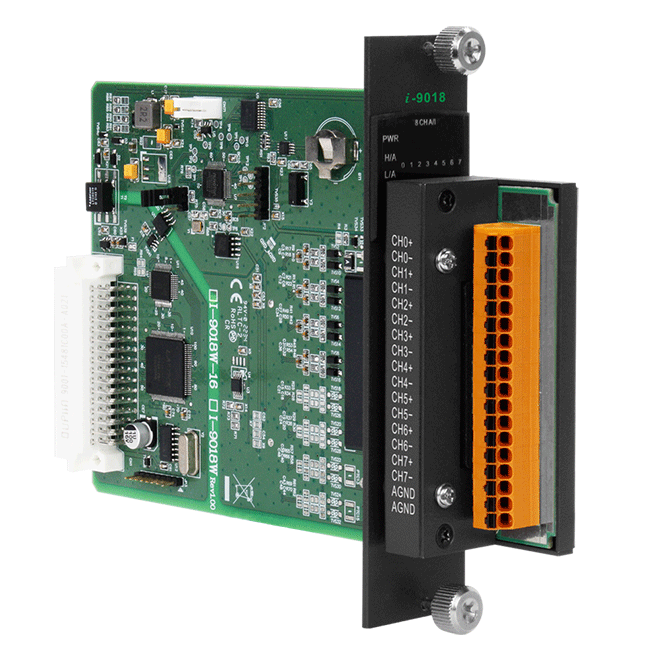

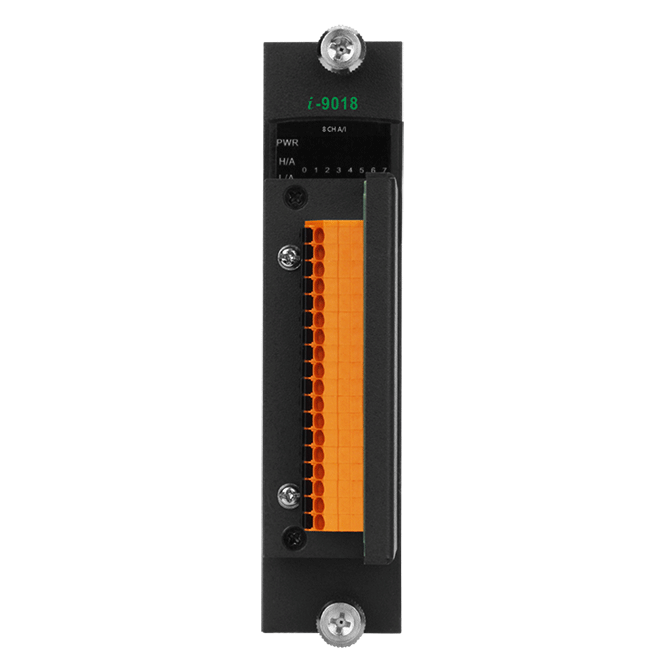

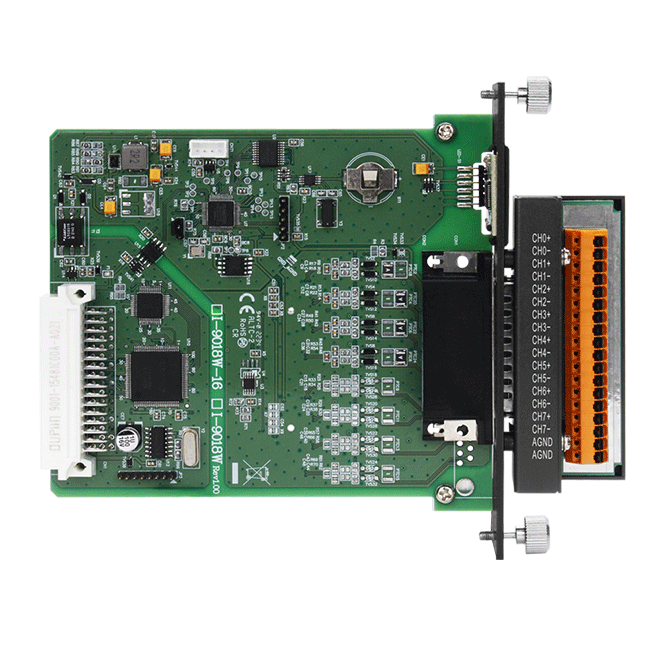

I-9018/S1

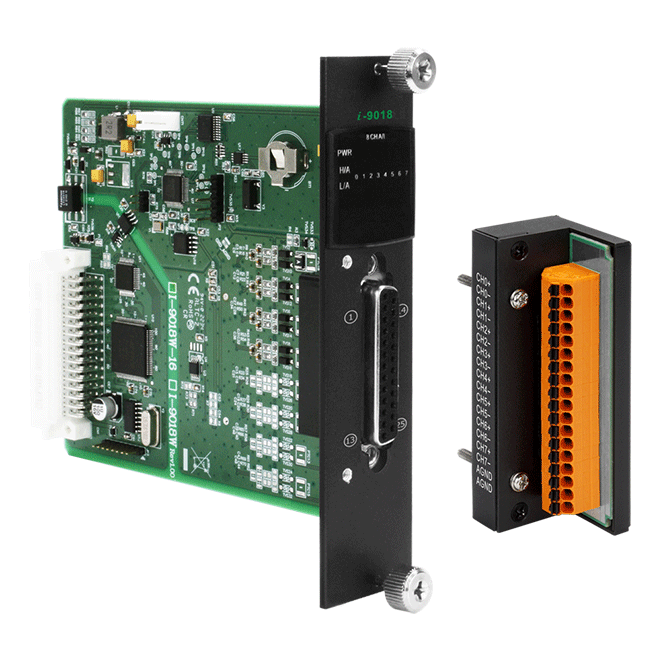

8 通道高速熱電偶(Thermocouple) 輸入模組，搭配 CN-1825M 子版
特色
- 8 熱電偶輸入通道
- 斷線檢知
- 通道可個別獨立設置
- 過電壓保護
- Modbus RTU 通訊協議
- 921 k bps UART 通訊速度
- 每個模組佔用一個 COM Port
- 支援 Windows 10 IoT, WES7, WinCE 6.0,
WinCE 7.0 和 Linux OS PAC 的COM Port 驅動程式
介紹
I-9018/S1 是一款 8 通道熱電偶輸入模組。每個通道提供100Hz高速取樣率，支援多種熱電偶輸入類型，範圍為 J, K, T, E, R, S, B, N, C, L, M 和 LDIN43710。此外，每一通道皆具有自動冷點補償、熱電偶斷線偵測和 30 VDC 過電壓防護。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | 熱電偶 (Thermocouple) |
| 感測器類型 | J、K、T、E、R、S、B、N、C、L、M、LDIN43710 |
| 解析度 | 16 位元 |
| 精度 | ±0.1 % FSR |
| 採樣率 | 100 Hz (每通道) |
| 輸入阻抗 | >400 kΩ |
| 過電壓保護 | 30 V |
| 個別通道設定 | 是 |
| 斷線檢知 | 是 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 |
| Baud Rate | 921600 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | Modbus RTU |
| 電源 | |
|---|---|
| 功耗 | 最大達 0.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | I-9018W: 31 x 134 x 134, CN-1825M: 35 x 80 x 28 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
