8通道HART電流輸入模組(Gray Cover)
特色
- 可單獨作為類比輸入讀取功能(可不帶HART)
- 具HART及時資訊讀取
- 具讀寫類比輸出設備資訊
- 支援4 ~ 20 mA電流輸入
- 支援2 線或4 線式HART 通訊方式
- 帶有內置電阻器
- 具備端子板斷線偵測功能
- 4 kV 靜電保護
- 2500 VDC內部模塊隔離
- 內建軟/硬體看門狗機制
- 支援DCON 協定
- 提供API程式庫與範例
- 支援XPAC、WinPAC、I-87Kx、RU-87Px、USB-87Px、ET-87Px系列等系列
介紹
I-87H17W 是一個 HART類比輸入模組。 它可以測量 4~20mA 電流並充當 HART 主站，允許與 HART 現場設備進行通訊。 由於內置電阻，其人性化的設計在測量電流時節省了大量工作。 現在，用戶無需任何外部電阻即可直接測量電流。 I-87H17W 的波特率可變，支持 DCON 協議。 另外，ICP DAS還提供API library供用戶透過VC、VB、C#或VB.Net環境開發自己的程式。
應用
- 電流測量
- 石化行業應用
- 環境監測
- 隧道監控
- 建築監控等等…

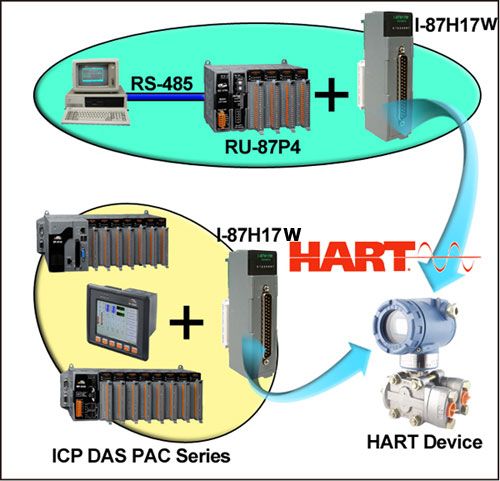

XPAC-8000 控制器和帶有 8 個 HART AI 通道的 I-87H17W 可用於快速輕鬆地收集這些 HART 壓力計數據。 通過Ethernet，控制中心可以遠程監控所有燃氣管道壓力。
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | Yes, Module(1.6 sec) and Communication(Programable) |
| LED 燈 | |
|---|---|
| 狀態 | 1 LED as Power Indicator 8 LED as HART Communication Indicator |
| 類比輸入 | |
|---|---|
| 通道數 | 8 Differential 4-20 mA input channels |
| 類型 | 4~20mA |
| 解析度 | 16-bit |
| 精度 | +/- 0.1% FSR |
| 採樣率 | 10Hz (Total) |
| 輸入阻抗 | 400 Ohms |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 共模電壓保護 | -200V to +200V |
| 斷線檢知 | Yes |
| 零點漂移 | +/- 20μV/ °C |
| 跨度漂移 | +/- 25μV / °C |
| 隔離 | UL1577 Spec. |
| COM Ports | |
|---|---|
| Ports | RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N81, N82, E81, O81 |
| HART | |
|---|---|
| 通訊協定 | RS-485 |
| 反應時間 | 1s per single channel |
| 電源 | |
|---|---|
| 功耗 | Maximum : 1.8W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30x 102x 115 (W x L x H) Detail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ 75 °C |
| 儲存溫度 | -30 ~ 75 °C |
| 濕度 | 5 to 95% RH, Non-condensing |
