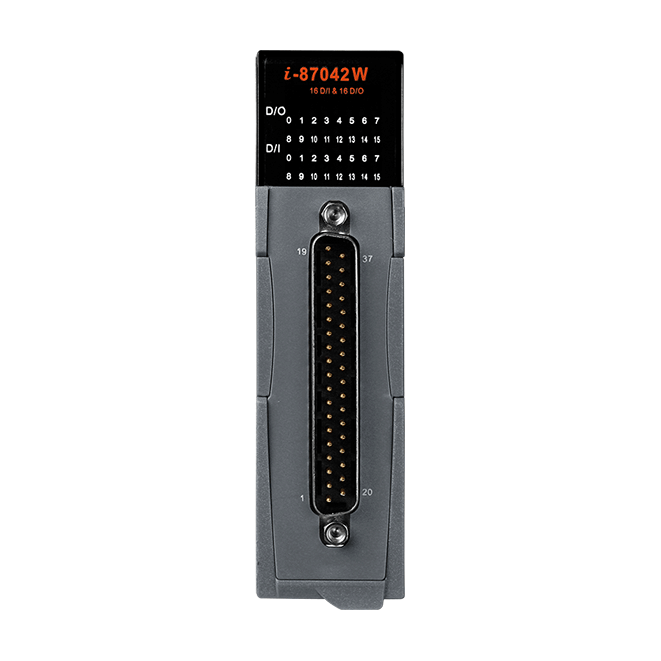

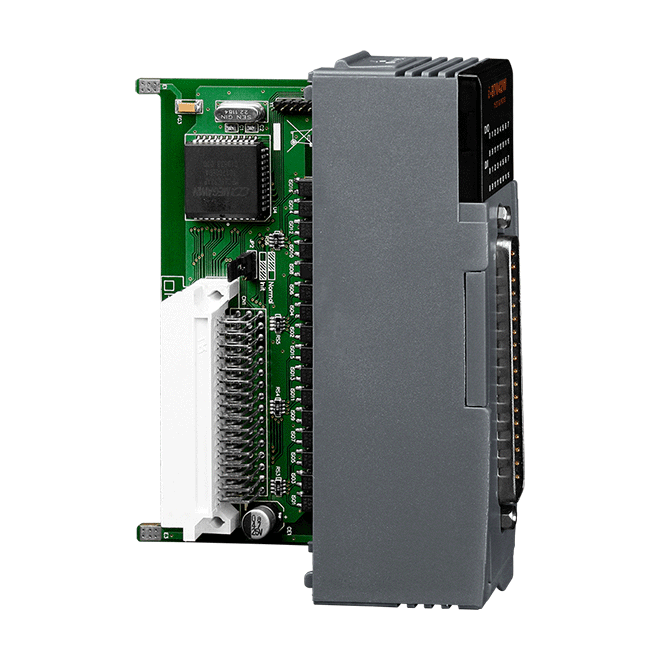

I-87042W-G

16 通道數位輸入 (Wet, Sink/Source) 和 16 通道數位輸出 (Open Collector, Sink) 多功能模組、DCON 通訊、DB37 (Female)

特色

16 通道濕接點 (Wet) 數位輸入
16 通道開集極 (Open Collector) 數位輸出
支援漏型/源型 (Sink/Source) 輸入和漏型 (Sink) 輸出接線

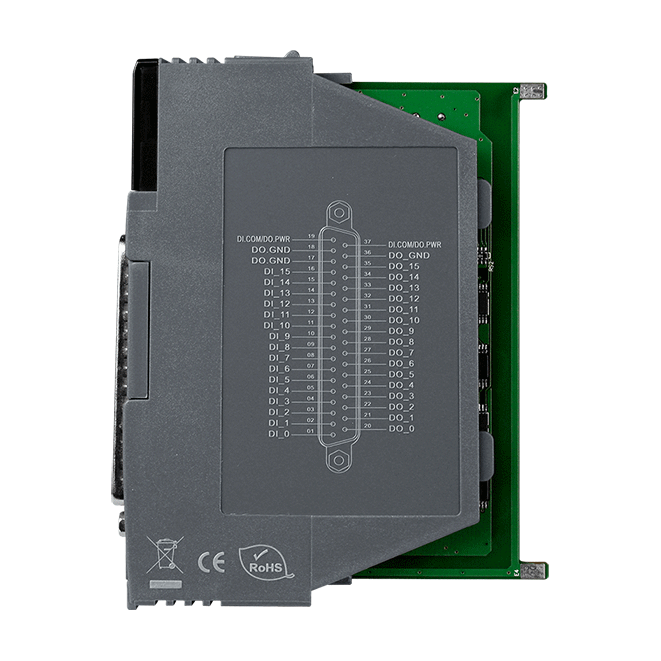

DB37 連接介面
上電值和安全值設置
雙看門狗機制
每通道具 LED 指示燈監控通道狀態
接點具 4 kV 的靜電 (ESD) 防護
3750 VDC 模組內部隔離保護

介紹

I-87042W-G 是一 16 通道濕接點 (Wet) 數位輸入和 16 通道開集極 (Open Collector) 數位輸出多功能模組，支援 DCON 通訊協議，並提供具電路保護的漏型 (Sink) 和源型 (Source) 輸入接線和漏型 (Sink) 輸出接線，每通道最大負載電流 100 mA 的驅動能力。每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置。此外，I-87042W-G 還提供符合 4 kV ESD 和 3750 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。

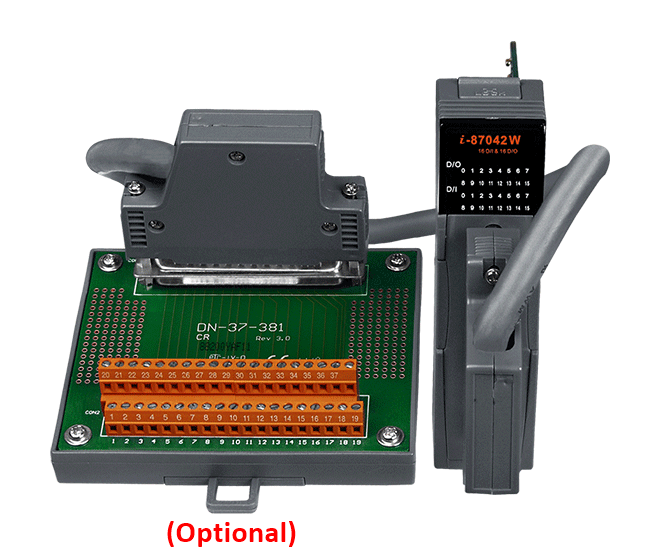

I-8042W-G 若與 DN-37-381-A 等子板搭配使用，接線比以往更容易。

應用

• 工廠自動化
• 工業機械
• 樓宇自動化
• 餐飲系統
• 半導體製造
• 控制系統

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-87042W-G CR	說明16 通道數位輸入 (Wet, Sink/Source) 和 16 通道數位輸出 (Open Collector, Sink) 多功能模組、DCON 通訊、DB37 (Female) (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
看門狗計時器	模組 (1.6 秒)、通訊 (可程式化)

隔離
內部隔離	3750 VDC

EMS 防護
ESD (IEC 61000-4-2)	每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV

LED 燈
狀態	電源/系統指示燈 x 1 I/O 指示燈 x 32

數位輸入
通道數	16, 通用型
類型	濕接點 (Wet Contact)
Sink/Source (NPN/PNP)	Sink (漏型), Source (源型)
ON 電壓準位	+3.5 V ~ 30 V
OFF 電壓準位	最大達 +2 VDC
隔離	3750 VDC
輸入阻抗	3 kΩ
低通濾波	是

數位輸出
通道數	16
類型	Open Collector
Sink/Source (NPN/PNP)	Sink (漏型)
負載電壓	+5 VDC ~ +30 VDC
負載電流	100 mA/通道
隔離	3750 VDC
上電值	是
安全值	是
