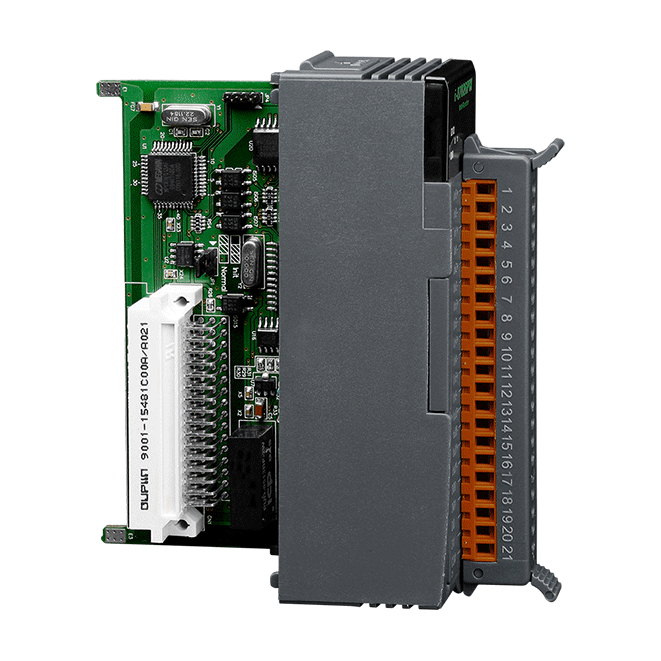

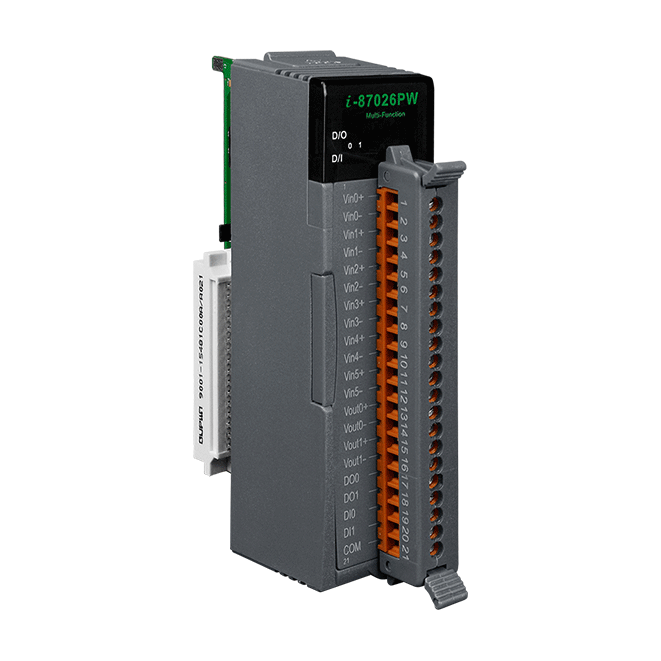

I-87026PW-G
12 通道類比/數位混合型輸入/輸出模組、DCON 通訊、6 AI (差動)、2 AO、2 DI (Wet, Sink/Source)、2 DO (Open Collector, Sink)
特色
- 類比/數位混合型輸入/輸出
- 6 通道差動電壓/電流輸入、過電壓保護
- 2 通道電壓/電流輸出、斷線檢知
- 2 通道濕接點 (Sink) 輸入、過電壓保護
- 2 通道 Open Collector (Sink) 輸出、短路保護和過電壓保護
- 各通道獨立設置
介紹
I-87026PW 是一個多功能模組，具備 6 個類比輸入通道、2 個類比輸出通道、2 個數位輸入通道、2 個數位輸出通道，支援 DCON 通訊協議，提供客戶一混合或多用途的解決方案。每一通道可獨立或軟體設置電壓和電流的輸入和輸出，其類比輸入的範圍為 ±150 mV、±500 mV、±1 V、±5 V、±10 V、±20 mA、0 ~ 20 mA 和 4 ~ 20 mA。 類比輸出的解析度為 16 位元，其範圍為 ±5 V、±5 V、±10 V、±20 mA、0 ~ 20 mA 和 4 ~ 20 mA。所有的數位輸出皆可被設置為警報輸出。 在安全性部分，I-87026PW 的通道皆具備 240 Vrms 過電壓保護和 +4 ~ +20 mA 斷線檢知功能，提升模組和系統的安全性和可靠性。 此外，I-87026PW 還提供 4 kV ESD 和 2500 VDC 模組內隔離保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸入 | |
|---|---|
| 通道數 | 6, 差動(Differential) 訊號傳輸 |
| 類型 | 電壓 (Voltage)、電流(Current) |
| 範圍 | ±150mV、±500 mV、±1V、±5 V、±10 V ±20 mA、0 ~ 20 mA、4 ~ 20 mA (使用 Jumper 設定) |
| 解析度 | 16-bit |
| 精度 | 一般模式：±0.1 % FSR 高速模式：±0.5 % FSR 或更高 |
| 採樣率 | 一般模式：10 取樣/秒 高速模式：60 取樣/秒 (全部) |
| 頻寬 | 一般模式：15.7 Hz 高速模式：78.7 Hz |
| 輸入阻抗 | 電壓 (Voltage)：2 MΩ 電流(Current)：125 Ω |
| 共模抑制 | 86 dB Min. |
| 常模抑制 | 100 dB |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | 是 |
| 零點漂移 | ±20 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | 電壓 (Voltage)、電流(Current) |
| 範圍 | 0 V ~ +5 V、+/-5 V、+0 V ~ +10 V、+/-10 V,+0 mA ~ +20 mA、+4 mA ~ +20 mA (使用 Jumper 設定) |
| 解析度 | 12-bit |
| 精度 | ±0.1 % FSR |
| 斷線檢知 | +4 ~ +20 mA |
| 電流負載阻值 | 500 Ω |
| 上電值 | 是 |
| 安全值 | 是 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 2 |
| 類型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| ON 電壓準位 | +3.5 VDC ~ 50 VDC |
| OFF 電壓準位 | 最大+1 VDC |
| 最大計數值 | 32-bit |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 10 KΩ, 0.66W |
| 過電壓保護 | 70 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Isolated Open Collector (Sink) |
| 負載電壓 | +3.5 VDC ~ +50 VDC |
| 負載電流 | 最大達 700 mA/通道 |
| 過電壓保護 | 60 VDC |
| 過載保護 | 是 |
| 短路保護 | 是 |
| 上電值 | 是, 可程式 |
| 安全值 | 是, 可程式 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大 1.8 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
