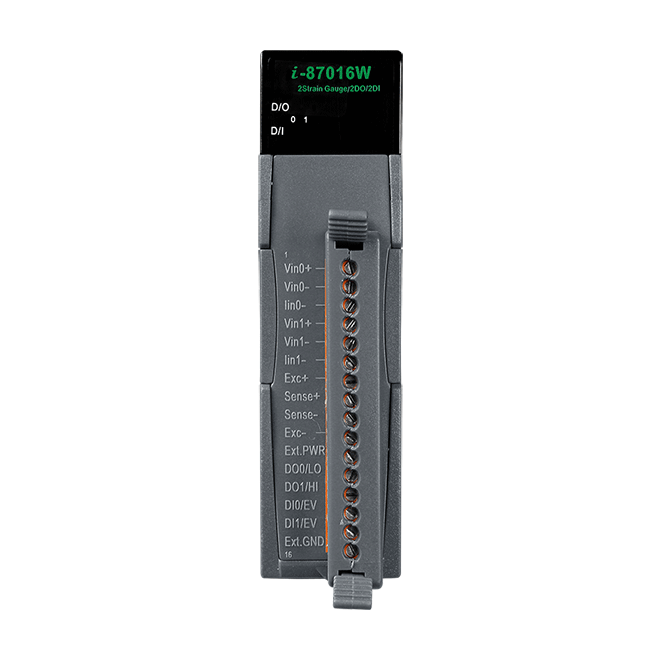

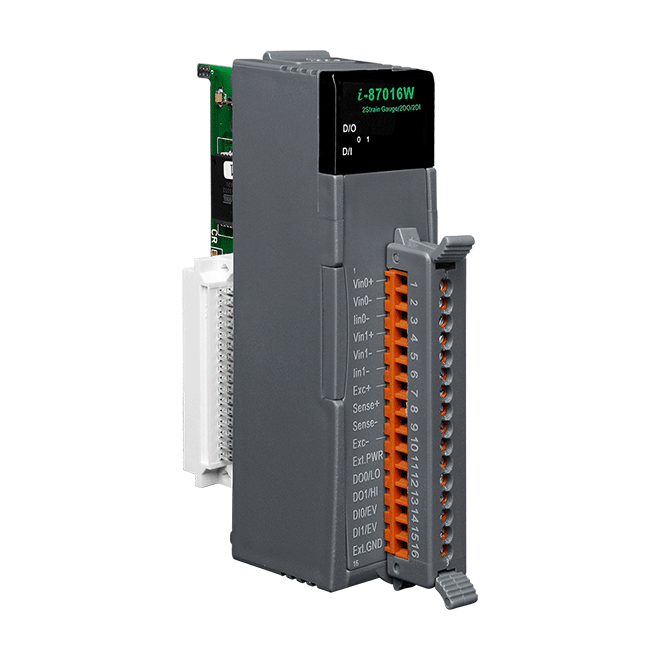

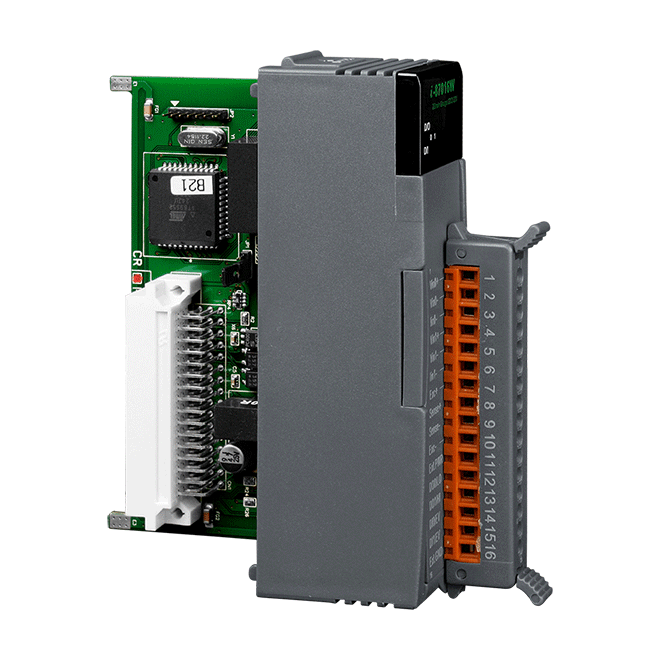

I-87016W-G
2 通道力感測應變計 (Strain Gauge) 輸入模組
特色
- 2 通道應變計 (Strain Gauge) 輸入
- 2 通道激勵電壓 (Excitation Voltage) 輸出
- 2 通道隔離型數位輸入
- 2 通道隔離型數位輸出
- 支援電壓、電流感測器連接
- 通道可個別獨立設置
- 上電值和安全值輸出設置
- 短路保護
介紹
I-87016W 是一力感測器模組，提供 2 通道應變計 (Strain Gauge) 輸入、2 通道激勵電壓 (Excitation Voltage) 輸出、2 通道數位輸入和 2 通道數位輸出。
應變計 (Strain Gauge) 輸入通道支援全橋、半橋、1/4橋，應變感測元件，每一通道可獨立設置。激勵電壓 (Excitation Voltage) 輸出能力可達 10 V @ 80 mA。數位輸出通道可以設置成警報輸出功能。另補充電壓提供應變計長距離量測所造成的損耗電壓。I-87016 另具備雙看門狗機制、短路保護、安全值和上電值設置功能，提升模組和系統的安全性和可靠性。此外，I-87016 還結合各項保護功能，包含 4 kV ESD 保護、3000 VDC 模組內部隔離和過電壓保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 工廠自動化
• 工業機械
• 樓宇自動化
• 餐飲系統
• 半導體製造
• 控制系統
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 4 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 2 |
| 類型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| ON 電壓準位 | +3.5 VDC ~ 50 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 頻率 | 50 Hz Max. |
| 最小脈波寬度 | 10 ms |
| 輸入阻抗 | 10 KΩ, 0.66 W |
| 通道間隔離 | 是 |
| 數位輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 負載電壓 | +3.5 VDC ~ +50 VDC |
| 負載電流 | 700 mA/通道 |
| 短路保護 | 是 |
| 上電值 | 是 |
| 安全值 | 是 |
| 應變計/荷重單元 輸入 | |
|---|---|
| 通道數 | 2 |
| 範圍 | +/-15 mV, +/- 50 mV, +/-100 mV,+/-500 mV, +/-1 VDC, +/-2.5 VDC -20 mA ~ +20 mA (No External Resistor Required) |
| 接線 | Full-Bridge, Half-Bridge, Quarter-Bridge |
| 精度 | 電壓 (Voltage): ±0.05% of FSR 電流(Current): ±0.1% of FSR |
| 解析度 | 16-bit |
| 採樣率 | 10 Hz (Total) |
| 阻抗 | 電壓 Input: >400 kΩ, 電流(Current) Input: 125 Ω |
| 個別通道設定 | 是 |
| 長距離量測 | 是 |
| 共模抑制 | 150 dB min. |
| 常模抑制 | 100 dB |
| 激勵電壓輸出 | |
|---|---|
| 通道數 | 1 |
| 範圍 | 0 ~ +10 VDC |
| 解析度 | 16-bit |
| 精度 | +/- 0.05% of FSR |
| 最大負載電流 | 80 mA |
| 輸出容量 | 10 VDC @ 80 mA |
| 偏移 | +/- 50 ppm/°C |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 1.1 W Typical 2.5 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
