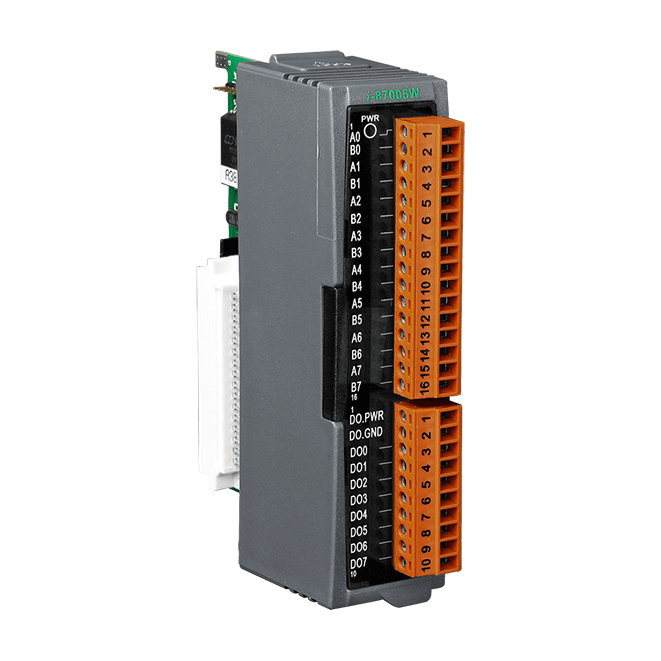

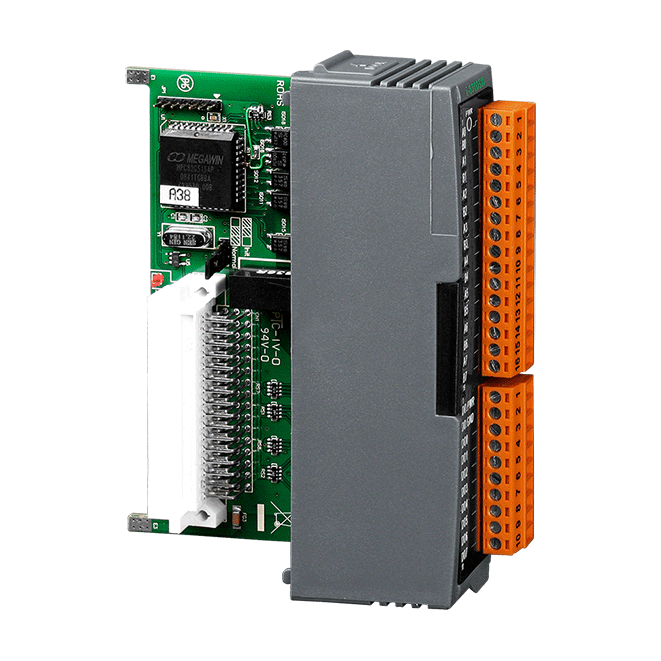

I-87005W-G
8 通道熱敏電阻 (Thermistor) 輸入和 8 通道數位輸出模組
特色
- 8 通道熱敏電阻 (Thermistor) 輸入
- 斷線檢知
- 過電壓保護
- 個別通道設定
- 自訂熱敏電阻 (Thermistor) 模式
- 8 通道數位輸出
- 隔離型開集極電路 (Open-Collector) 輸出
- 支援警報 (Alarm) 輸出
- 雙看門狗機制
介紹
I-87005W 是一 8 通道溫度量測模組，支援多種的熱電敏電阻 (Thermistor) 輸入。
I-87005W 提供了雙看門狗機制和 16 bit 解析度。每一通道可獨立設置熱敏電阻，使用者可使用 Steinhart 係數來增設熱敏電阻。
I-87005W 還提供 8 通道隔離型開集極式 (Open-Collector) 數位輸出，可用於警報器、警告通知、訊號輸出控制、訊號傳輸應用等。
在安全性部分，I-87005W 的熱敏電阻通道皆具備過電壓保護和斷線檢知功能，提升模組和系統的安全性和可靠性。
此外，I-87005W 還結合各項保護功能，包含4 kV ESD 保護和 3000 VDC 模組內隔離保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 溫度量測
• 環境監測
• 隧道監測
• 樓宇監測
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | 熱敏電阻 (Thermistor) |
| 感測器類型 | Precon ST-A3、Fenwell U、YSI L100、YSI L300、YSI L1000、YSI B2252、YSI B3000、YSI B5000、YSI B6000、YSI B10000, YSI H10000、YSI H30000、User-defined |
| 解析度 | 16 位元 |
| 精度 | ±0.1 % FSR |
| 採樣率 | 8 Hz (全部) |
| 輸入阻抗 | >1 MΩ |
| 共模抑制 | 113 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | 120 VDC/110 VAC |
| 個別通道設定 | 是 |
| 斷線檢知 | 是 |
| 零點漂移 | ±0.5 μV/°C |
| 跨度漂移 | ±25 ppm/°C |
| 數位輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | Isolated Open-collector |
| 負載電壓 | +5 VDC ~ +50 VDC |
| 負載電流 | 700 mA/通道 |
| 上電值 | 是 |
| 安全值 | 是 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 0.7 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 95 x 114 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95 % RH, 無凝露 |
