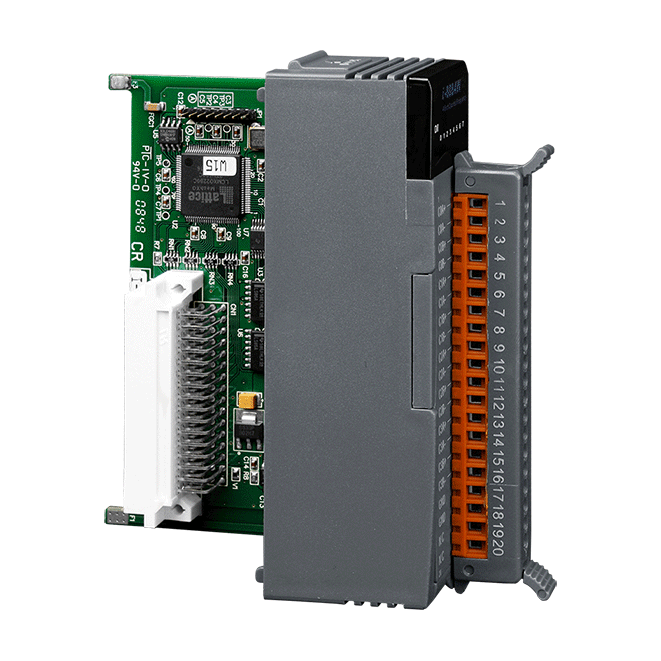

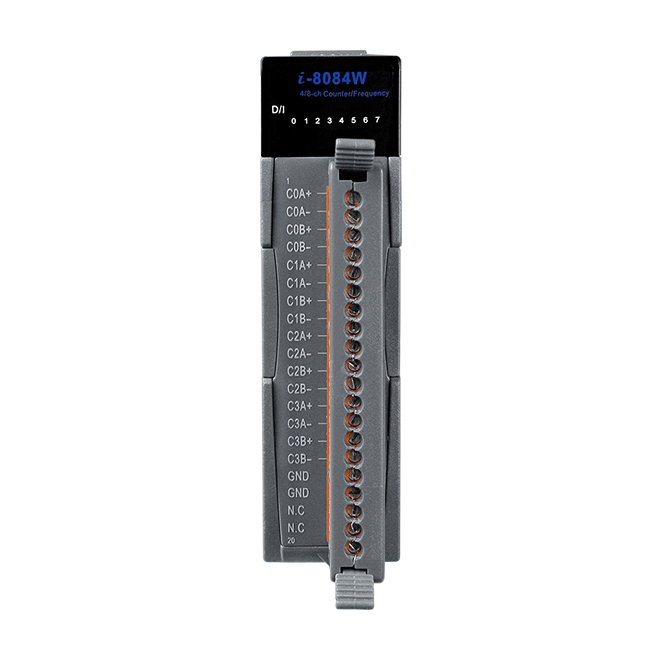

I-8084W-G
4/8 通道計數器/頻率/編碼器輸入模組
特色
- 支援 8 遞增 (Up) 計數器 (最小脈波寬度 = 2 μs)
- 支援 8 頻率 (Frequency) 輸入計數器 (最小脈波寬度 = 2 μs)
- 支援 4 遞增/遞減 (Up/Down) 計數器 (最小脈波寬度 = 2 μs)
- 支援 4 正/脈衝 (Direct/Pulse) 計數器 (最小脈波寬度 = 2 μs)
- 支援 4 A/B Phase 計數器 (最小脈波寬度 = 2 μs)
- 支援 1~32767 (μs) 數位濾波器
- 支援隔離型輸入訊號
- 具有電源和輸入訊號指示燈
介紹
I-8084W-G 是一 32 位高速計數器/頻率/編碼器輸入擴充卡，提供多種模式選項，包括遞增計數器、頻率輸入、遞增/遞減計數器、正/脈衝計數器分別為所有 8 個通道設置模式組合，其中某些通道可以設置為遞增計數器模式，而其他通道可以同時設置為頻率輸入、遞增/遞減計數器或編碼器輸入模式。內建數位濾波器可以濾除高/低脈衝寬度小於數位濾波器的最小高/低寬度的訊號。
應用
- 計數器量測
- 頻率量測
- 編碼運動控制
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 1000 Vrms |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 2 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 計數器/頻率/編碼器 輸入 | |
|---|---|
| 通道數 | 4, 脈衝 (Pulse)/方向 (Direction) 計數器, 雙向 4, 上 (Up)/下 (Down) 計數器 (CW/CCW) 4, A/B 相 (Phase) (正交計數) 8, 頻率 8, 上 (Up) 計數器 |
| 類型 | 隔離型輸入 |
| ON 電壓準位 | 隔離型輸入：+4.5 ~ +10 VDC |
| OFF 電壓準位 | 隔離型輸入：最大達 +1 VDC |
| 頻率精度 | 隔離型輸入：1 Hz ~ 250 kHz 頻率精度 = ± 0.02 % ~ 0.025 % |
| 個別通道設定 | 是 |
| 低通濾波 | 1 ~ 32767 μs |
| 電源 | |
|---|---|
| 功耗 | 最大達 1 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +85 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
