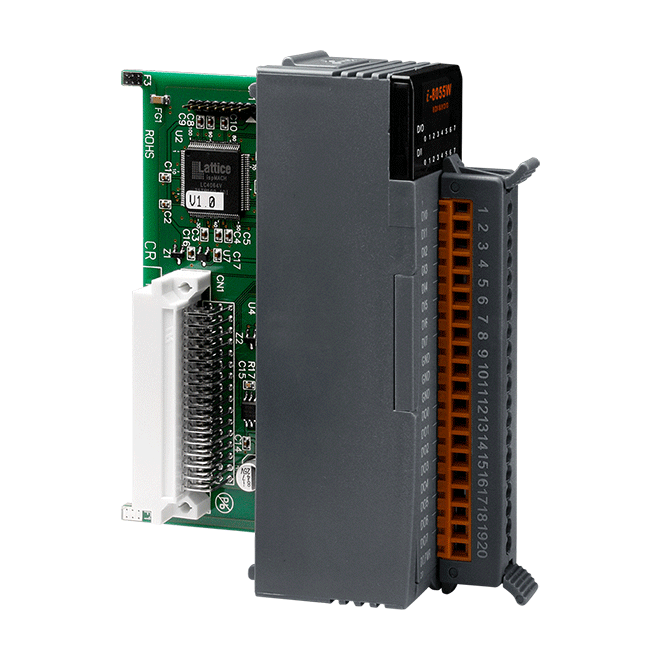

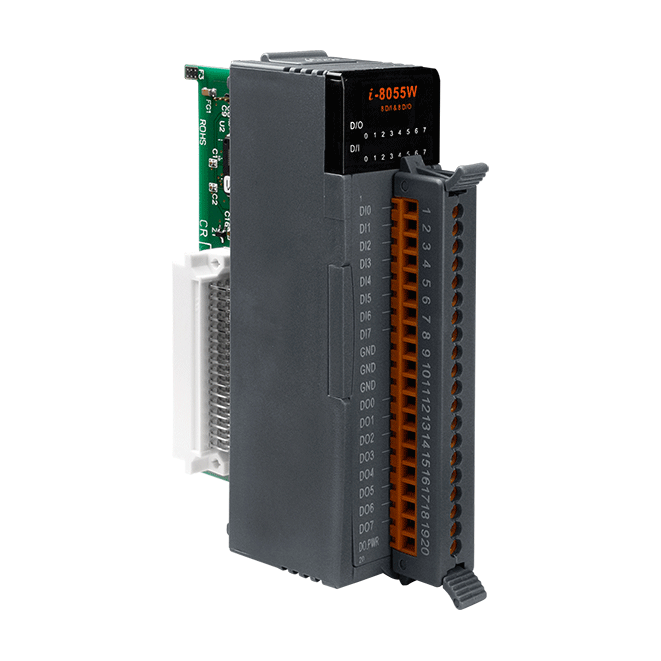

I-8055W-G
8 通道非隔離型數位輸入 (Source)、8 通道非隔離型開集極數位輸出 (Open Collector、Sink) 多功能模組
特色
- 8 通道乾接點 (Dry) 數位輸入
- 8 通道開集極 (Open Collector) 數位輸出
- 支援漏型輸入 (Source) 輸入和漏型 (Sink) 輸出接線
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
介紹
I-8055W-G 是一 8 通道非隔離型乾接點 (Dry) 數位輸入和 8 通道非隔離型開集極 (Open Collector) 數位輸出多功能模組，支援具電路保護的源型 (Source) 輸入接線和漏型 (Sink) 輸出接線、符合 4 kV ESD，並提供每通道最大負載電流 100 mA 的驅動能力。 每一通道皆具備 LED 指示燈，可獨立設置。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 數位輸入 | |
|---|---|
| 通道數 | 8, 非隔離數位邏輯 |
| Sink/Source (NPN/PNP) | Source (源型) |
| ON 電壓準位 | Connect to GND |
| OFF 電壓準位 | Open |
| 數位輸出 | |
|---|---|
| 通道數 | 8, 非隔離 |
| 類型 | 開集極電路 (Open Collector) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 負載電壓 | +5 ~ +30 VDC |
| 負載電流 | 100 mA/通道 |
| 電源 | |
|---|---|
| 功耗 | 最大達 1 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +85 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
