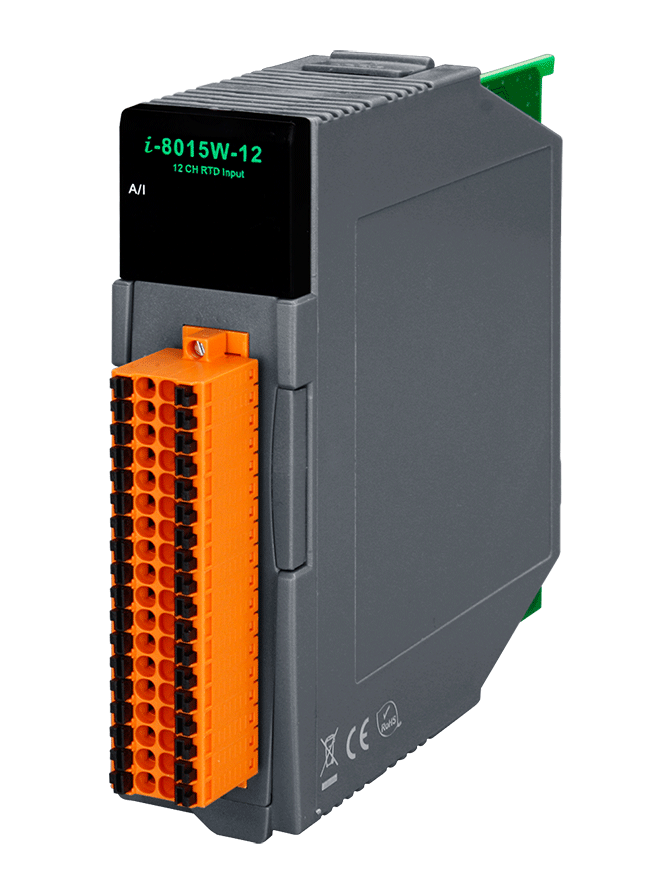

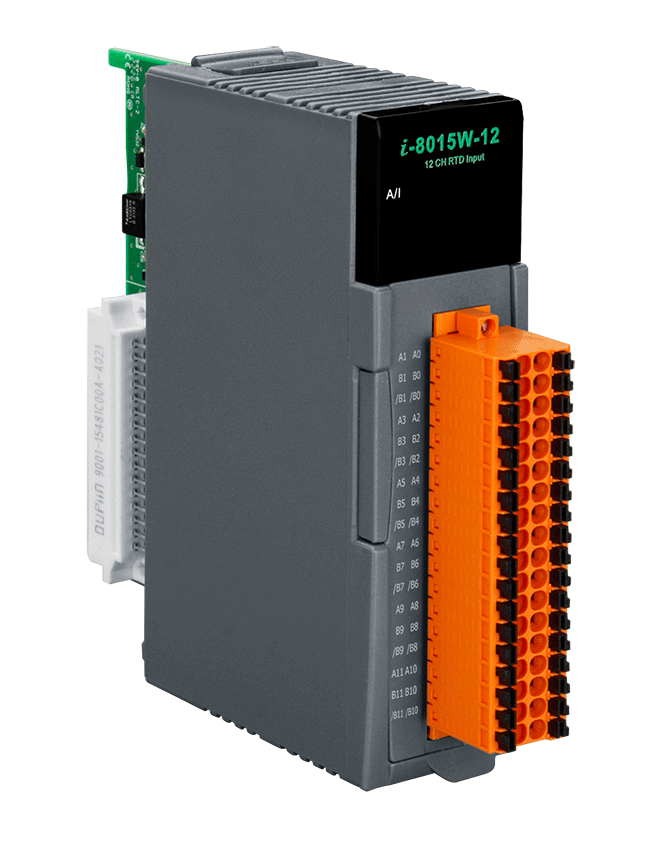

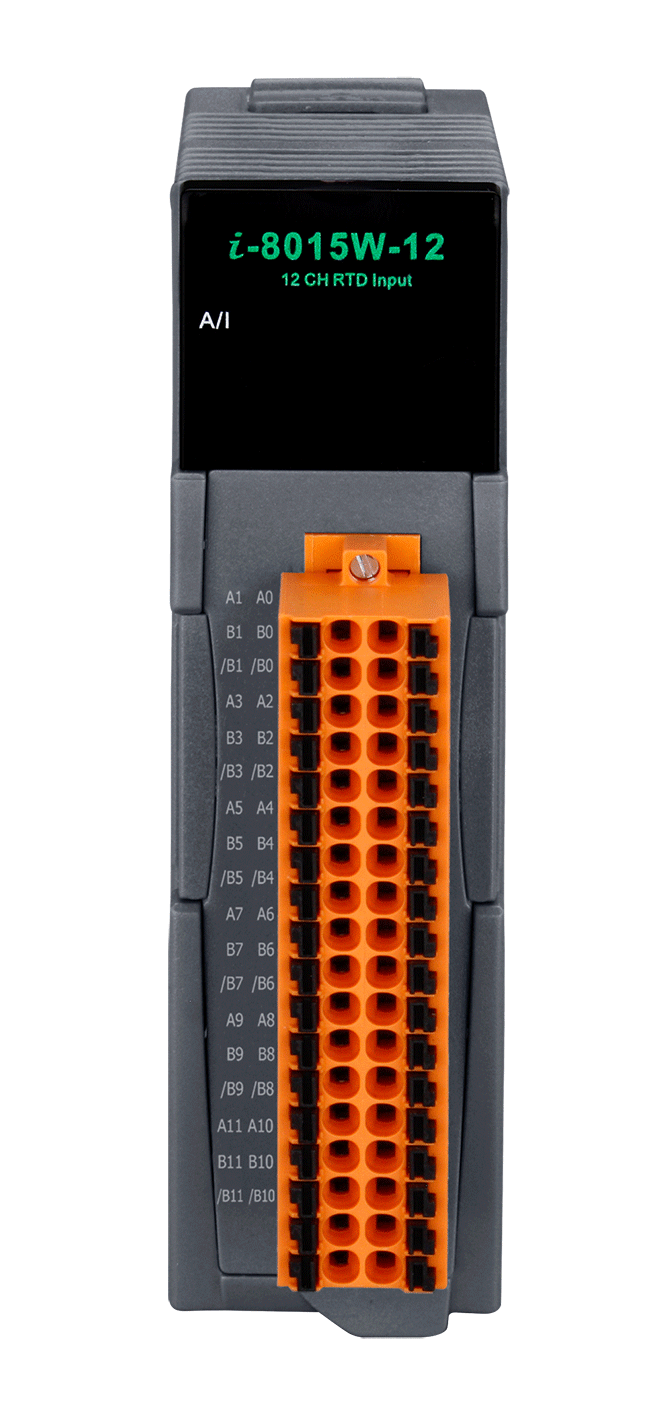

I-8015W-12-G
12 通道 RTD 輸入模組, 85S/s
特色
- 12 通道 RTD ( 電阻溫度檢測器 ) 輸入
- 3 線式 RTD 線阻補償
- 每通道 85 Hz 高速採集率
- Modbus RTU 通訊協議
- 921 k bps UART 通訊速度
- 通道可個別獨立設置
- 斷線檢知
- 支援 Windows 10 IoT、WES7、WinCE 6.0、WinCE 7.0
和 Linux OS PAC 的 COM PORT 驅動程式
介紹
I-8015W-12 具有 8 通道 RTD 輸入模組。每個通道提供高達 85 Hz 取樣率，可連接不同種類的 RTD 感測器。它還具有三線式 RTD 線阻補償功能， 使其無論導線長度如何，都能實現準確測量。此外，I-8015W-12 完全符合 RoHS 標準，並提供 4 kV ESD 保護和 3000 VDC 模組內部隔離，使其在工 業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 機械自動化
• 工廠自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒 )、通訊 ( 可程式化 ) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源 / 系統指示燈 x 1 I/O 指示燈 x 24 |
| 類比輸入 | |
|---|---|
| 通道數 | 12 |
| 類型 | RTD |
| 感測器類型 | Pt100, Ni120, Cu50, Cu100 |
| 解析度 | 16-bit |
| 精度 | 快速模式: ±0.1 % FSR (25 ℃) 一般模式: ±0.05 % FSR (25 ℃) |
| 採樣率 | 快速模式: 85 Hz (每通道) 一般模式: 1.5 Hz (每通道) |
| 輸入阻抗 | >1 MΩ |
| 個別通道設定 | 是 |
| 斷線檢知 | 是 |
| 3 線式 RTD 線阻消除 | 是 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 |
| Baud Rate | 921600 bps |
| Data 格式 | N, 8, 1 |
| 通訊協定 | Modbus RTU |
| 電源 | |
|---|---|
| 功耗 | 最大達 0.4 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 114 x 126 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% RH, 無凝露 |
