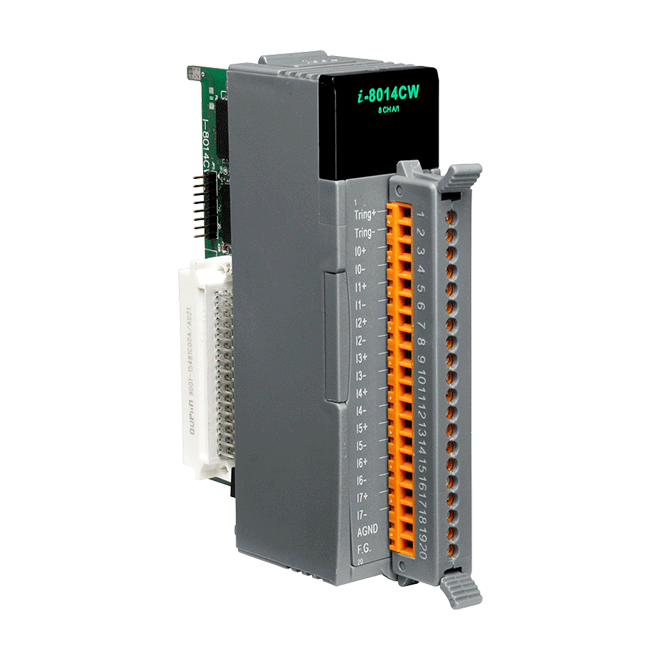

I-8014CW-G
8 通道高速隔離型電流輸入模組、差動輸入、250 kS/s、16-bit、過電壓保護、電流量測需額外 125 Ω 電阻
特色
- 8 差動類比輸入通道
- 電流輸入範圍: ±20 mA
- 16-bit, 250 kHz ADC 轉換器
- 4 K 字節 FIFO 緩衝區
- 內部/外部觸發功能
- 外部觸發: 後觸發模式
- -45 ~ +60 VDC 過電壓保護
- 通道可個別獨立設置
- Magic Scan 多通道擷取功能
介紹
I-8014CW 是一個高速隔離型電流輸入模組，提供了 8 差動訊號輸入通道、16-bit 解析度、4 K 字節 FIFO 緩衝區和高達 250 KS/s 的取樣率。每一通道可獨立設置電壓和電流的輸入，其輸入範圍為 ±20 mA。此外，I-8014CW 還提供 4 kV ESD 和 2500 Vrms 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
I-8014CW 有一令人印象深刻的掃描功能 - ”Magic Scan”。”Magic Scan” 提供的多種功能可滿足高階使用者用戶使用。Magic Scan 不止能夠使用不同的採樣率來掃瞄不同的通道，還可以針對不同的通道使用不同的增益值。甚至於在多通道掃瞄時採樣率也可以維持在 250 KS/s。

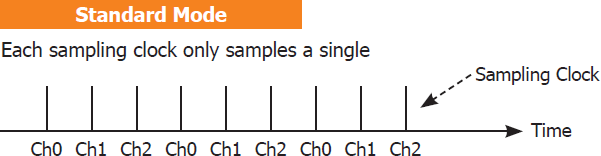

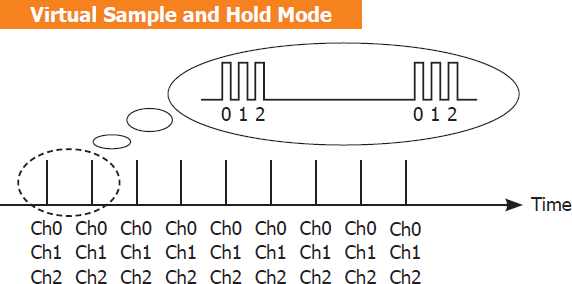

Magic Scan 提供兩種不同的取樣模式，一種為標準模式、另一種為虛擬採樣和保持 (Sample and Hold) 模式。 擁有虛擬採樣和保持 (Sample and Hold) 功能的類比輸入卡，幾乎成本都很高，但 ICP DAS 現在可以提供低成本的替代方案。
I-8014CW 有一令人印象深刻的掃描功能 - ”Magic Scan”。”Magic Scan” 提供的多種功能可滿足高階使用者用戶使用。Magic Scan 不止能夠使用不同的採樣率來掃瞄不同的通道，還可以針對不同的通道使用不同的增益值。甚至於在多通道掃瞄時採樣率也可以維持在 250 KS/s。
Magic Scan 提供兩種不同的取樣模式，一種為標準模式、另一種為虛擬採樣和保持 (Sample and Hold) 模式。 擁有虛擬採樣和保持 (Sample and Hold) 功能的類比輸入卡，幾乎成本都很高，但 ICP DAS 現在可以提供低成本的替代方案。
I-8014CW 內含有 AD 使用的 FIFO 達到 4K 取樣的容量。更在 FIFO 上發展一個新的技術。您可以設定 FIFO 的水位、當取樣的數據大於設定的 FIFO 水位。即刻會產生中斷訊號通知主機。 高精準度、高速的採樣率、高容量的 FIFO 和全新的 Magic Scan 技術，全部集於 I-8014CW。現在是升級您的類比輸入模組的好時機了。
應用
• 高速型資料擷取系統
• 振動分析
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 類比輸入 | |
|---|---|
| 通道數 | 8, 差動 (Differential) 訊號傳輸 |
| 類型 | 電流(Current) |
| 範圍 | -20 mA ~ +20 mA |
| 解析度 | 16 位元 |
| 精度 | 0.05 % FSR |
| 採樣率 | 單通道定速 (Pacer) 內部模式：250 kS/s 單通道輪詢 (Polling) 模式：45 kS/s 8 通道輪詢 (Polling) 模式：25 kS/s |
| 輸入阻抗 | 125 Ω |
| 過電壓保護 | -45 ~ +60 VDC |
| 電源 | |
|---|---|
| 功耗 | 2.5 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
