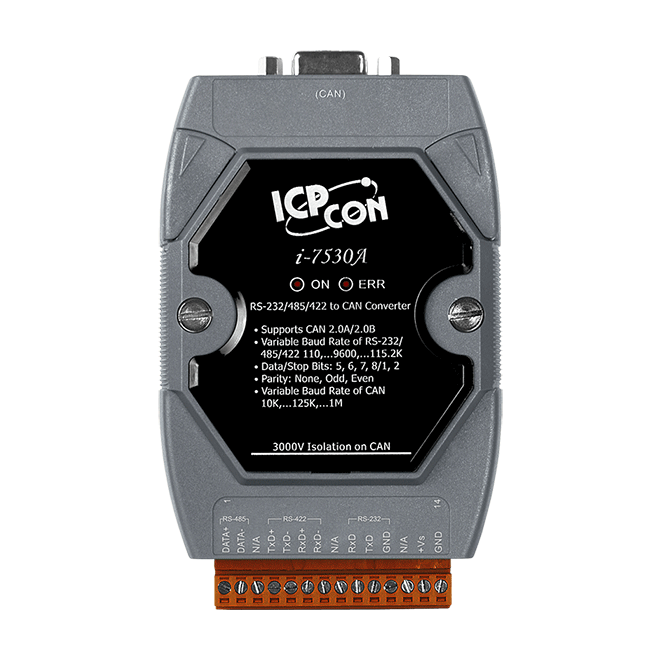

I-7530A-G
智能RS-232/485/422轉CAN轉換器
特色
- 支援 CAN 2.0A 與 CAN 2.0B 協議
- 完全相容 ISO 11898-2 的規範標準
- 提供跳線調整120Ω終端電阻
- 藉由軟體配置CAN與RS-232/422/485通訊參數
- 具備CAN及RS-232/422/485的電源、數據流和錯誤指示燈
- 內建看門狗
- 透過CAN總線提供RS-232/485/422設備之間的透明化通訊
- 可在CAN總線網路中將不同的RS-232/485/422設備設置獨立分組
（不支援RS-232/422設備的全雙工通信模式） - 3 kV直流電隔離
- CAN側的2500 Vrms光電耦合器隔離
介紹
I-7530A是一個RS-232/422/485轉CAN轉換器，是I-7530系列的其中之一，繼承了I-7530的所有功能。I-7530A的CAN端口遵循ISO 11898-2的規範，最大CAN鮑率高達1 Mbps。I-7530A具有COM端口，當I-7530A運行時，只能從所有COM介面之一（即從RS-232，RS-485或RS-422介面）接收指令，但接收到的CAN訊息會被發送到所有的COM介面。

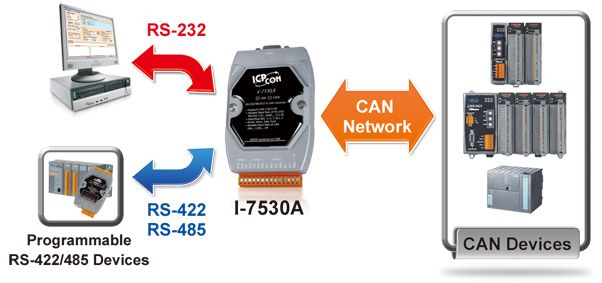

此外，我們擴展了I-7530A的功能用於一些特殊應用。在對連模式下，I-7530A可同時將PC與其他RS-232/485/422設備連結。應用架構如下：
CAN端的3000V隔離
I-7530A的CAN介面具有3000V直流電隔離，此隔離可以保護本機端的RS-232/485/422設備免受來自CAN網路的損壞訊干擾。
內建看門狗功能
I-7530A看門狗是一個硬體復位電路，用於監控I-7530A的工作狀態。當在惡劣或嘈雜的環境中運作時，I-7530A可能被外部信號中斷，此電路可以讓I-7530A連續運作而不停止。
電源和錯誤指示燈顯示
I-7530A上有兩個指示燈，電源指示燈可以幫助使用者檢查I-7530A是否正在待機或發送/接收消息，當I-7530A發生某些錯誤時，錯誤指示燈將會亮起。
應用
- 控制系統
- 樓宇自動化
- 工廠自動化
- 分布式數據採集
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x CAN status |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 1 x RS-485 (self-tunner ASIC inside) 1 x RS-422 (self-tunner ASIC inside) (these ports can’t be used simultaneously) |
| Baud Rate | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| 同位元 | None, Even, Odd |
| Data Bit | 5, 6, 7, 8 |
| Stop Bit | 1,2 |
| 接收緩衝 | 900 data frames |
| CAN | |
|---|---|
| Ports | 1 |
| Baud Rate | 10 k ~ 1 M bps |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Selectable 120Ω terminal resistor by jumper |
| 規格 | CAN 2.0A/2.0B |
| 濾波器 | Yes |
| 接收緩衝 | 1000 data frames |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 1 W |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 72 x 118 x 33 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
- I-7530A具備CAN訊息欄位，可用十進位或十六進位模式顯示接收到的CAN訊息
- 可顯示每個接收到的CAN訊息時間戳
- 使用者可以自行變換顯示模式，上下、下降或停止
- 可計算接收到的CAN訊息總量
- 數據紀錄：可將CAN訊息轉存為“txt”文件
- 具備CAN ID過濾功能
- 可根據定義的間隔時間向CAN總線發送CAN訊息
軟體效能特色
- CAN總線鮑率配置
- CAN收訊濾波器配置
- CAN 2.0A或2.0B個別選擇
- RS-232/485/422鮑率及數據位元設定
- RS-232/485/422的應答選擇
- 便於發送/接收CAN訊息
- I-7530A的通訊模式（正常模式或對連模式）
性能測試
|
傳輸8 bytes數據幀數，由CAN到RS-232的性能測試
|
|||||||||
| CAN設定 | 傳輸幀數 | 傳輸時間 (微秒) |
RS-232設定 | 接收幀數 | 接收時間 (微秒) |
最大幀數/秒 | CAN資料<8 (字元/幀) |
RS232指令長度 (字元) |
|
|---|---|---|---|---|---|---|---|---|---|
| 2.0A 1Mbps | 1,000 | 200 | 115200,n,8,1 | 1,000 | 2954 | 338 | >=338 | 22 B | |
| 2.0A 1Mbps | 1,000 | 200 | 115200,n,7,1 | 1,000 | 2775 | 360 | >=360 | 22 B | |
| 2.0B 1Mbps | 1,000 | 200 | 115200,n,8,1 | 1,000 | 3580 | 279 | >=279 | 27 B | |
| 2.0B 1Mbps | 1,000 | 200 | 115200,n,7,1 | 1,000 | 3337 | 299 | >=299 | 27 B | |
|
傳輸8 bytes數據幀數，由RS-232到CAN的性能測試
|
|||||||||
| CAN設定 | 傳輸幀數 | 傳輸時間 (微秒) |
RS-232設定 | 接收幀數 | 接收時間 (微秒) |
最大幀數/秒 | CAN資料<8 (字元/幀) |
RS232指令長度 (字元) |
|
|---|---|---|---|---|---|---|---|---|---|
| 2.0A 1Mbps | 1,000,000 | 2,612,243 | 115200,n,8,1 | 1,000,000 | 2,612,243 | 382 | >=382 | 22 B | |
| 2.0A 1Mbps | 1,000,000 | 2,441,130 | 115200,n,7,1 | 1,000,000 | 2,441,130 | 409 | >=409 | 22 B | |
| 2.0B 1Mbps | 1,000,000 | 3,142,043 | 115200,n,8,1 | 1,000,000 | 3,142,043 | 318 | >=318 | 27 B | |
| 2.0B 1Mbps | 1,000,000 | 3,142,043 | 115200,n,7,1 | 1,000,000 | 2,966,646 | 337 | >=337 | 27 B | |
