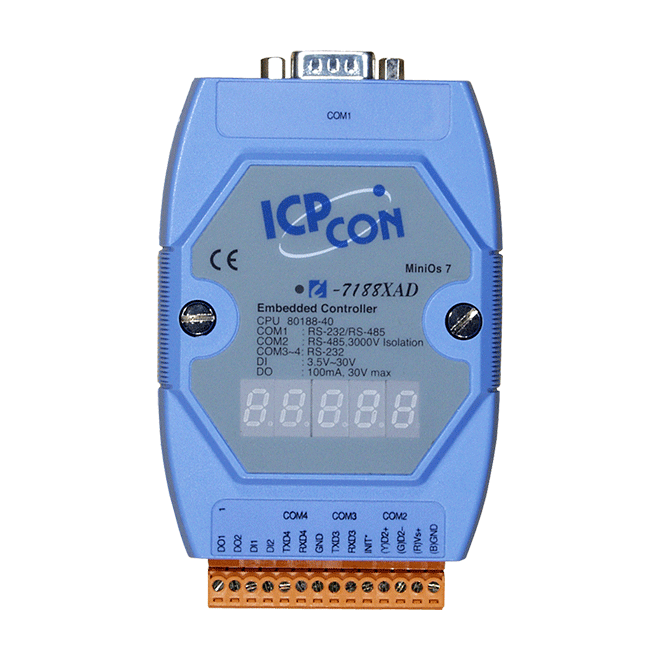

I-7188XAD
I-7188 標準版串列掌上型 MiniOS7 控制器，搭載 80188-40 CPU、512 KB SRAM、2 DI、2 DO 和七段顯示器 (藍殼)
特色
- 強大的嵌入式作業系統 — MiniOS7
- 類似 DOS 的嵌入式作業系統
- 開機時間短 ( < 1 秒 )
- 無病毒入侵問題
- 互聯網連接
- 所需的內存資源較少
- 更快的看門狗回應時間
- 易於使用的軟件開發工具包（使用 C 語言)
- 內建 DI(數位輸入)和 DO(數位輸入)
- 2 x DI
- 2 x DO
- 多種儲存空間
- 512 KB SRAM
- 2 KB EEPROM
- 31 Bytes NVRAM
- 多樣通訊介面
- RS-232
- RS-485
- 5 位數 7 段 LED 顯示器
- 64 位元硬體序號，軟體防拷保護
- I/O 擴充 Bus
- 內建看門狗計時器
介紹
I-7188XAD 是一掌上型 PAC (可程式自動化控制器)，適用於工業應用，可用於在惡劣環境中替代 PC 或 PLC 設備。 I-7188XAD 配備了一個 80188 CPU (40 MHz) 的一個 MiniOS7 的操作系統，各種通訊介面 (RS-232 和 RS-485) 專為需要高可靠性、PC 兼容性和緊湊性且價格合理的掌上型嵌入式系統而設計。此外，它還具備 2 個 DI (數位輸入) 、2 個 DO (數位輸入) 和一個 I/O 擴充 Bus 可以用來發展各種 I/O 功能，例如：DI、DO、A/D、D/A、Timer/Counter 與各種通訊介面，像是RS-232/422/485，CAN…等。
I-7188XAD 可以作為處理器核心組件整合到 OEM 產品中。 通過圍繞它構建您的產品，您可以縮短從設計到上市的時間，降低開發成本，最大限度地降低技術風險，並提供更可靠的產品。 根據正在開發的嵌入式固件程序的類型，I-7188XAD 可以用作單個多功能控制器。
I-7188XAD 可以作為處理器核心組件整合到 OEM 產品中。 通過圍繞它構建您的產品，您可以縮短從設計到上市的時間，降低開發成本，最大限度地降低技術風險，並提供更可靠的產品。 根據正在開發的嵌入式固件程序的類型，I-7188XAD 可以用作單個多功能控制器。
應用
相似產品
| 軟體 | |
|---|---|
| OS | MiniOS7 |
| 開發 | C 語言 |
| CPU 模組 | |
|---|---|
| CPU | 80188, 40 MHz 或相容 |
| 64-bit 硬體序號 | 是 |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 Bytes |
| SRAM | 512 KB |
| 實時時鐘 | 提供秒、分、時、日、星期、月、年資訊 |
| 看門狗計時器 | 是 |
| 顯示 | |
|---|---|
| 類型 | 5 位數 7 段LED 顯示螢幕 |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 系統 |
| 數位輸入 | |
|---|---|
| 通道數 | 2 |
| 類型 | 乾接點 (Dry Contact) |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 數位輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Open Collector |
| 負載電壓 | 最大達 +30 VDC |
| 負載電流 | 100 mA |
| I/O 擴充 | |
|---|---|
| I/O 類型 | X-board |
| COM Ports | |
|---|---|
| Ports | 2 x RS-232, 1 x RS-485, 1 x RS-232/RS-485 |
| Baud Rate | 最高達 115200 bps |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 3.0 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 119 x 33 (W x H x D) |
| 安裝 | 標準導軌式 (DIN-Rail) 安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 5 ~ 90 %, 無凝露 |
