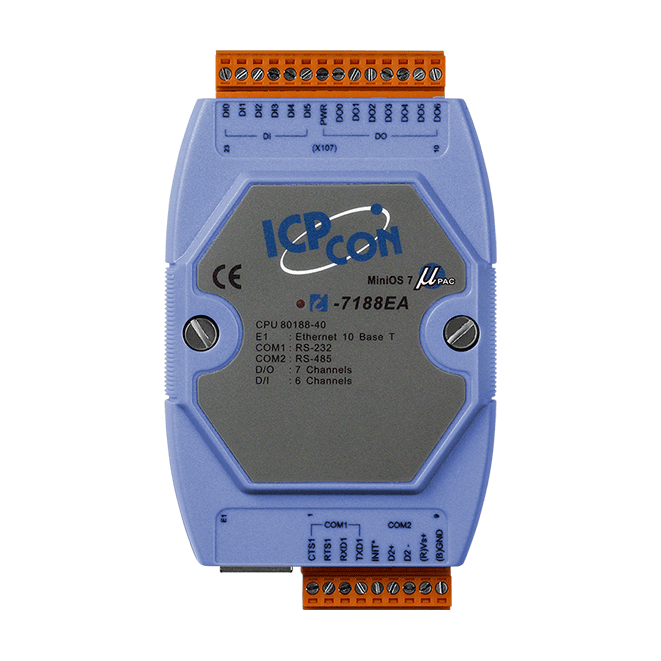

I-7188EA
介紹
I-7188EA 是一掌上型 PAC (可程式自動化控制器)。它配備了一個 80188 CPU (40 MHz) 的一個 MiniOS7 的操作系統,各種通訊介面 (乙太網路,RS-232/RS-485)。此外,它還具備 6個 DI (數位輸入) 、7 個 DO (數位輸入) 和一個 I/O 擴充 Bus 可以用來發展各種 I/O 功能,例如:DI、DO、A/D、D/A、Timer/Counter 與各種通訊介面,像是RS-232/422/485,CAN…等。
I-7188EA 透過 ICP DAS 所提供易於使用的軟件開發工具包 (MiniOS7 framework、Modbus 函式庫)。 可以輕鬆整合具有 乙太網路/ Internet 的串列型設備,可透過標準的 Modbus 協議與 SCADA 軟件(Indusoft、ISaGARF、DasyLab、Trace Mode、Citect、iFix 等)進行通訊。
I-7188EA 透過 ICP DAS 所提供易於使用的軟件開發工具包 (MiniOS7 framework、Modbus 函式庫)。 可以輕鬆整合具有 乙太網路/ Internet 的串列型設備,可透過標準的 Modbus 協議與 SCADA 軟件(Indusoft、ISaGARF、DasyLab、Trace Mode、Citect、iFix 等)進行通訊。
應用
相似產品
軟體 | |
---|---|
OS | MiniOS7 |
開發 | C 語言 |
CPU 模組 | |
---|---|
CPU | 80188, 40 MHz 或相容 |
64-bit 硬體序號 | 是 |
EEPROM | 2 KB |
Flash | 512 KB |
NVRAM | 31 Bytes |
SRAM | 512 KB |
實時時鐘 | 提供秒、分、時、日、星期、月、年資訊 |
看門狗計時器 | 是 |
LED 燈 | |
---|---|
狀態 | 1 x 系統 |
數位輸入 | |
---|---|
通道數 | 6 |
類型 | 乾接點 (Dry Contact) 濕接點 (Wet Contact) |
Sink/Source (NPN/PNP) | 濕接點 (Wet Contact):Sink 乾接點 (Dry Contact):Source |
ON 電壓準位 | 濕接點 (Wet Contact):+3.5 VDC ~ +30 VDC 乾接點 (Dry Contact):Close to GND |
OFF 電壓準位 | 濕接點 (Wet Contact):最大達 +1 VDC 乾接點 (Dry Contact):Open |
數位輸出 | |
---|---|
通道數 | 7 |
類型 | Open Collector |
負載電壓 | 最大達 +30 VDC |
負載電流 | 100 mA |
乙太網路 | |
---|---|
Ports | 1 x RJ-45, 10 Base-T |
COM Ports | |
---|---|
Ports | 1 x RS-232, 1 x RS-485 |
Baud Rate | 最高達 115200 bps |
電源 | |
---|---|
輸入範圍 | +10 ~ +30 VDC |
功耗 | 2.0 W |
機構 | |
---|---|
尺寸 (mm) | 72 x 123 x 33 (W x H x D) |
安裝 | 標準導軌式 (DIN-Rail) 安裝 |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -40 ~ +80 °C |
濕度 | 5 ~ 90 %, 無凝露 |
