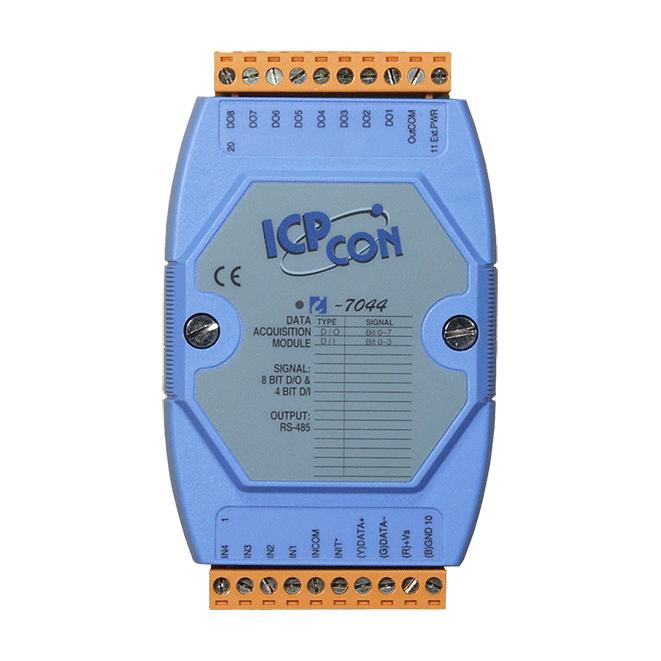

I-7044
4-ch 隔離型 (Wet) 數位輸入, 8-ch 隔離型 (Sink, NPN) 數位輸出模組
特色
- 4 個數位輸入和 8 個數位輸出
- 開集極 (Open Collector) 輸出
- 具有光耦合隔離
- 數位輸入通道均可作為 16 位元計數器
- 可設定上電值和安全值
- 內建雙看門狗機制
介紹
I-7044 提供 4 個數位輸入通道和 8 個數位輸出通道，每個通道都具有光耦合隔離功能。 I-7044 支援使用開集極 (Open Collector) 的漏型 (Sink) 輸出和通過接線的漏型 (Sink) 或源型 (Source) 輸入。 所有輸入通道均可作為 16 位元計數器。 有啟用上電值和安全值的選項。 I-7044D 有 12 個 LED 指示燈，用於監控數位輸入和數位輸出通道狀態。 3750 Vrms 模組內部隔離是標準配置。
應用
- 大樓自動化
- 工廠自動化
- 機械自動化
- 遠端維護
- 遠端診斷
- 檢測設備
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 3750 Vrms |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±2 kV (於電源) |
| ESD (IEC 61000-4-2) | ±2 kV (於每個接觸端子) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 4 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +1 VDC Max. |
| OFF 電壓準位 | +4 ~ +30 VDC |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 3 kΩ |
| 過電壓保護 | ±35 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | 開路集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +3.5 ~ +30 VDC |
| 負載電流 | 375 mA/通道 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.0 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
