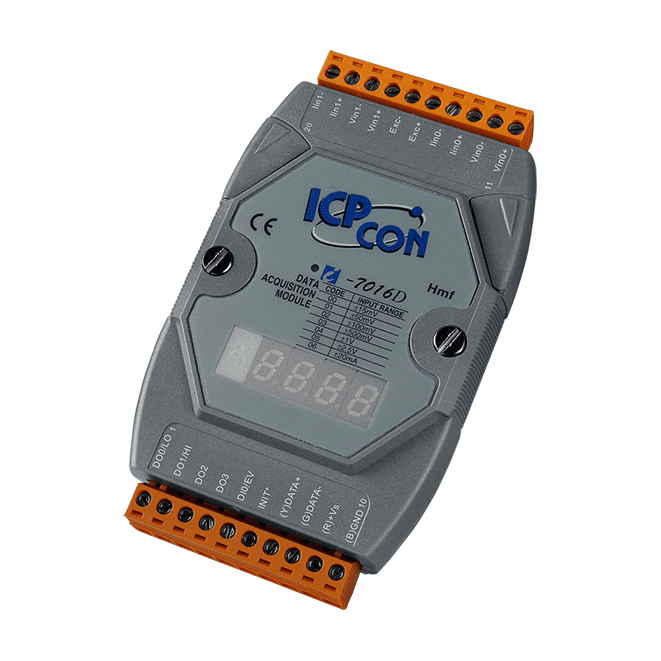

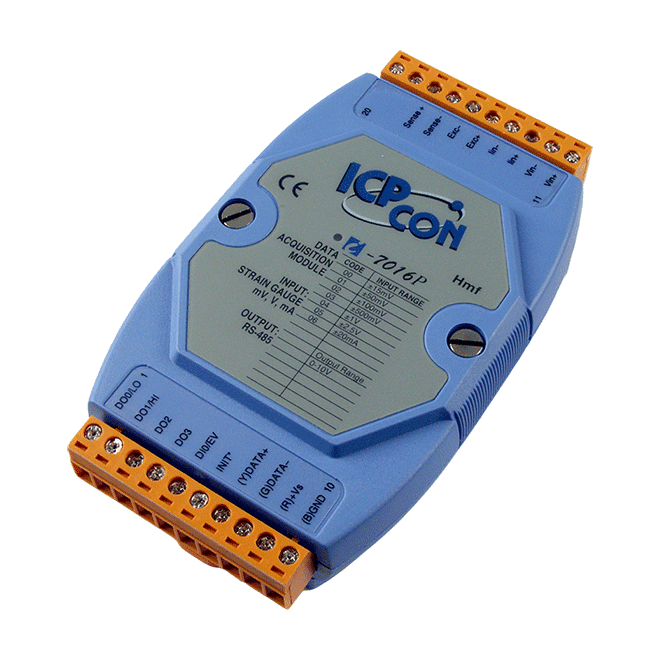

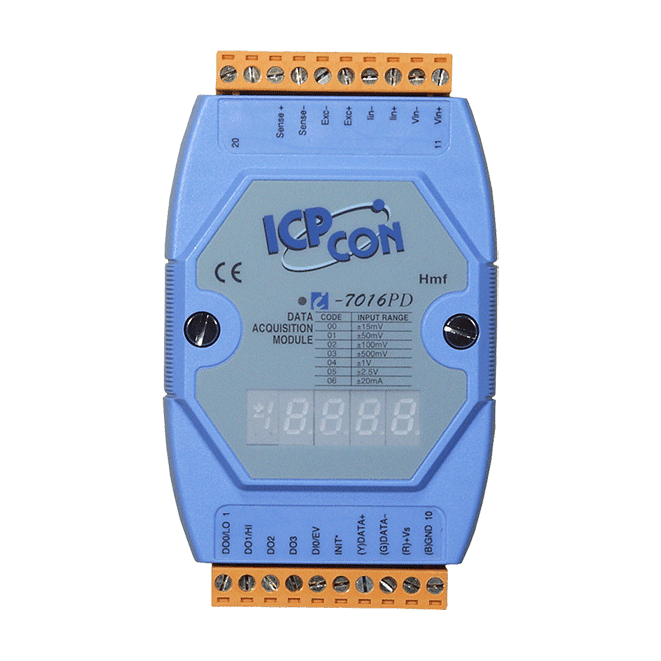

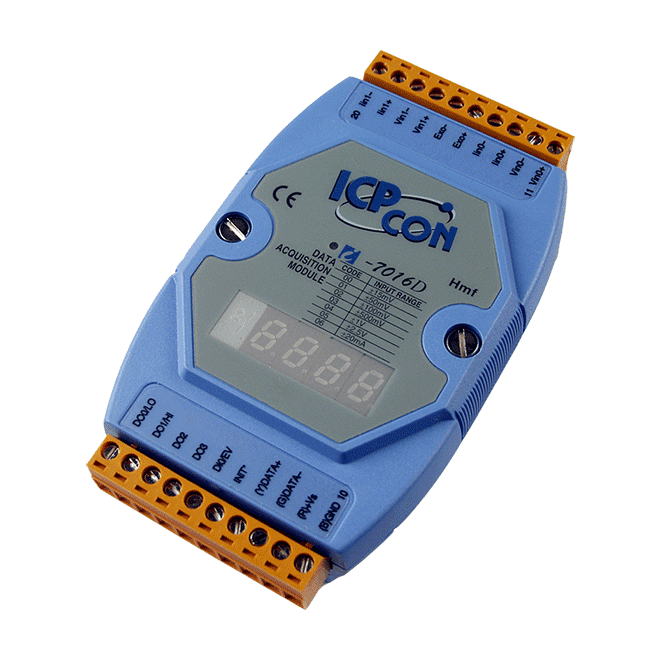

I-7016 series
應變計輸入模組
特色
- 適合長距離應變計測量
- 僅適用 I-7016P(D)
- 高解析度: 16 位元
- 激勵電壓輸出: 0 ~ +10 V
- 50 Hz 事件計數器 (用於 DI)
- 具有高/低警報 (用於 DO)
- 具有線性對應功能
- 內建雙看門狗機制
介紹
在工業環境中，有許多需要將力轉換為可測量電子信號的應用實例。大多數情況下，可以使用應變計或荷重單元來完成這項工作。但問題是，我們該如何處理這些電子信號的測量數據呢？
I-7016 系列模組不僅能處理來自秤重感測器或應變計的數據，還具備線性對應功能，能透過用戶自定義對應表，將測量數據直接轉換為重量。此系列模組支援全橋應變計，並提供以下 I/O 功能：
I-7016 系列模組不僅能處理來自秤重感測器或應變計的數據，還具備線性對應功能，能透過用戶自定義對應表，將測量數據直接轉換為重量。此系列模組支援全橋應變計，並提供以下 I/O 功能：
- 應變計輸入通道：1-ch 或 2-ch，可配置電壓/電流輸入範圍。
- 激勵電壓輸出通道：1-ch，輸出範圍為 0 ~ +10 V，驅動能力達 40 mA。
- 數位輸入通道：1-ch，可用作一般數位輸入 或 50 Hz 事件計數器。
- 數位輸出通道：4-ch，可用作一般數位輸出 或 高/低警報輸出。
I-7016(D) 與 I-7016P(D) 比較表
| 型號 | I-7016(D) | I-7016P(D) | |
|---|---|---|---|
| 特性 | 4 線式應變計 | 6 線式應變計 | |
| 接線結構 | 2 條線用於電源，2 條線用於訊號，總共 4 條線 | 多增加 2 條感測線，來量測激勵電壓 | |
| 電壓補償 | 無法補償線纜電阻導致的電壓降 | 可檢測並補償供電導線的電壓降，保持穩定供電電壓 | |
| 測量距離 | 適合短距離測量（<10 米） | 適合長距離測量（>10 米)，線路損耗影響較小 | |
| 準確性 | 準確性較低，易受導線電阻和環境溫度影響 | 準確性更高，特別在長距離或高精度測量時優勢明顯 | |
| 應用場景 | 一般測試和低成本應用 | 高精度測量、工業環境、長距離應用 | |
應用
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 顯示 | |
|---|---|
| 類型 | 5 位 7 段式 LED 顯示器 (僅適用 I-7016D, I-7016PD) |
| 隔離 | |
|---|---|
| 內部隔離 | I-7016(D): 1500 VDC I-7016P(D): 3000 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 1 |
| 類型 | 乾接點 |
| Sink/Source (NPN/PNP) | Source |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 50 Hz |
| 輸入阻抗 | 3 kΩ |
| 過電壓保護 | ±30 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | 開路集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +3.5 ~ +50 VDC |
| 負載電流 | 30 mA/通道 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 應變計/荷重單元 輸入 | |
|---|---|
| 通道數 | I-7016(D): 2 I-7016P(D): 1 |
| 類型 | 全僑 (Full-Bridge) 應變計 電壓 電流 |
| 範圍 | 電壓: ±15 mV、±50 mV、±100 mV、±500 mV、±1 V 和 ±2.5 V 電流: ±20 mA |
| 接線 | I-7016(D): 4 線式 I-7016P(D): 6 線式 |
| 精度 | ±0.05% FSR |
| 解析度 | 16-bit |
| 採樣率 | I-7016(D): 1-ch 模式: 10 Hz 或 2-ch 模式: 2 Hz ( 全部通道) I-7016P(D): 10 Hz |
| 阻抗 | 20 MΩ |
| 長距離量測 | 有, 僅適用 I-7016P(D) |
| 過電壓保護 | ±5 VDC |
| 激勵電壓輸出 | |
|---|---|
| 通道數 | 1 |
| 範圍 | 0 ~ +10 V |
| 解析度 | 16-bit |
| 精度 | ±0.05% FSR |
| 最大負載電流 | 40 mA |
| 上電值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | I-7016: 2.4 W I-7016D: 3.0 W I-7016P(D): 1.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
