I-2533T-FD-UL series
CAN/CAN FD轉多模光纖轉換器
特色
- 相容於ISO 11898-2標準規範
- 支援 CAN2.0A/2.0B及CAN FD協定標準
- CAN FD支援ISO and Non-ISO (Bosch)標準
- CAN FD鮑率範圍(資料欄位)從100kbps至10000kbps
- CAN鮑率範圍從10kbps至1000kbps
- 提供光纖斷線檢測機制
- 支援CAN總線訊息過濾設定功能
- 可透過”Group ID”參數來達到簡易的CAN訊息路由功能
- 內建指撥開關，可調整CAN總線120 Ω終端電阻
- 提供指撥開關調整CAN/CAN FD鮑率
介紹
I-2533T-FD-UL系列模組為CAN/CAN FD (CAN with Flexible Data-Rate) 通訊介面與多模光纖通訊介面的橋接器，能透過多模光纖連結兩個CAN/CAN FD網路。為了解決CAN/CAN FD通訊介面與光纖通訊介面之間的訊號轉換問題，I-2533T-FD-UL系列模組能夠將CAN/CAN FD介面的訊號，轉換成光纖上的訊號，並透過另外一個I-2533T-FD-UL系列模組把資料再次還原成CAN/CAN FD介面的訊號。此外，I-2533T-FD-UL系列模組更具備了三個重要的特性。

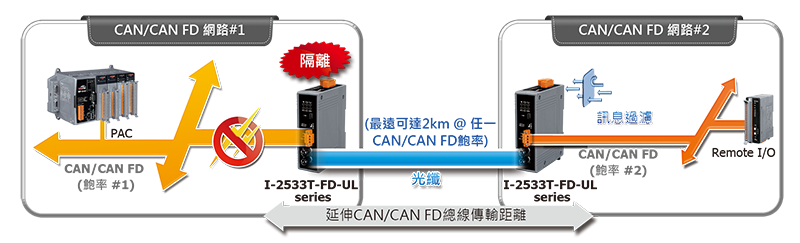

第一，它不會因為CAN網路的鮑率數值影響CAN/CAN FD資料的傳輸距離，無論您使用多快的鮑率，它都能維持在光纖端最遠2公里的傳輸距離。這表示I-2533T-FD-UL系列模組能夠延長CAN/CAN FD的資料傳輸距離。第二，如果在光纖一端的CAN/CAN FD網路發生CAN匯流排錯誤，例如CAN訊號線的短路，並不會影響到光纖上另一端CAN/CAN FD網路的正常運作。第三，您可以依據應用需求在光纖兩端使用不同鮑率的CAN/CAN FD網路，透過I-2533T-FD-UL系列模組讓這兩個CAN/CAN FD網路進行資料交換。
I-2533T-FD-UL系列模組已獲得UL認證，符合嚴格的安全標準，包括防火、防電擊及耐用性等要求，確保在各種使用環境下的穩定性與安全性，為消費者提供可靠的品質保證。UTA 版本採用表層三防膠塗膠技術，具備優異的防潮抗鹽霧性能，特別適合沿海及高濕環境使用。
應用
- 控制系統
- 樓宇自動化
- 工廠自動化
- 分布式數據採集
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 3 x CAN status 2 x Fiber status |
| 光纖 | |
|---|---|
| Ports | Multi-Mode; ST Duplex connector x 1; 100 Base-FX |
| 光纖線 | 50/125, 62.5/125 or 100/140 μm |
| 波長 | 1310 nm |
| TX 輸出 | -20 dBm Min. , -14 dBm Max. |
| 傳輸距離 | 2 km (62.5/125 μm recommended) |
| RX 靈敏度 | -32 dBm Max. |
| 接收過截 | -8 dBm Max. |
| Budget | 12 dBm |
| 傳播延遲 | 190 us (*Note1) |
| CAN | |
|---|---|
| Ports | 1 |
| 規格 | ISO 11898-2, CAN 2.0 A/B and FD |
| Baud Rate | CAN bit rates: 10 k ~ 1 M bps, CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2) |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| 終端電阻 | Switch for 120Ω terminal resistor |
| 濾波器 | Yes |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 3 W |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 33 x 127 x 101 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | I-2533T-FD-UL: -25 ~ 70 ℃ I-2533T-FD-UL-UTA: -40 ~ 70 ℃ |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
規格說明
Note1：傳播延遲取決於CAN總線鮑率和CAN訊息格式。該值已使用1 Mbps的CAN鮑率，CAN ID 0x12345678和8字節的0xFF數據值進行測試。
Note2：根據具體的操作條件（電纜長度，網絡拓墣，所做的設置等），有可能達到CAN FD最大數據速率，但也有可能無法達到最大數據速率。
Note2：根據具體的操作條件（電纜長度，網絡拓墣，所做的設置等），有可能達到CAN FD最大數據速率，但也有可能無法達到最大數據速率。
