I-2533CS-FD-AB series

即將推出

CAN/CAN FD轉單模光纖轉換器

特色

相容於ISO 11898-2標準規範
支援 CAN2.0A/2.0B及CAN FD協定標準
CAN FD支援ISO and Non-ISO (Bosch)標準
CAN FD鮑率範圍(資料欄位)從100kbps至10000kbps
CAN鮑率範圍從10kbps至1000kbps
提供光纖斷線檢測機制
支援CAN總線訊息過濾設定功能
可透過USB埠更新模組韌體
可透過”Group ID”參數來達到簡易的CAN訊息路由功能
的模組可以透過光纖相互傳遞CAN訊息
內建指撥開關，可調整CAN總線120 Ω終端電阻

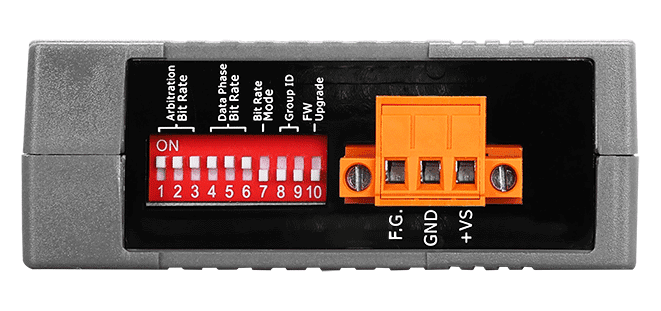

提供指撥開關調整CAN/CAN FD鮑率

介紹

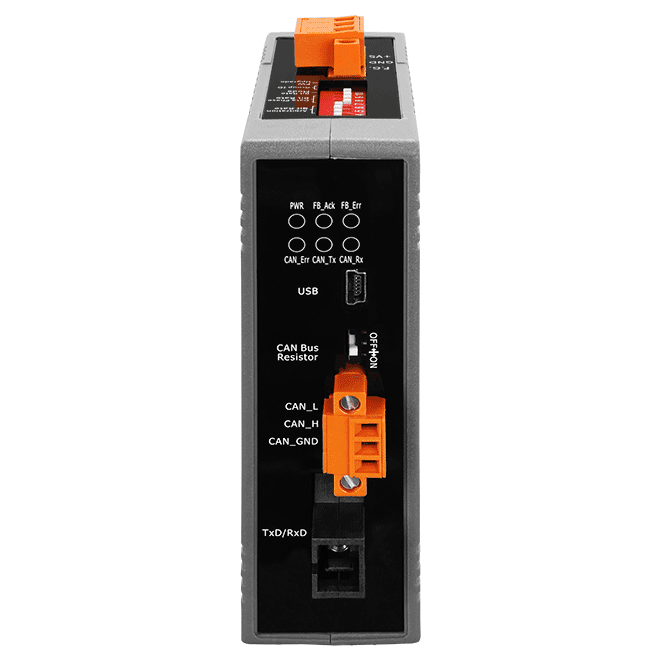

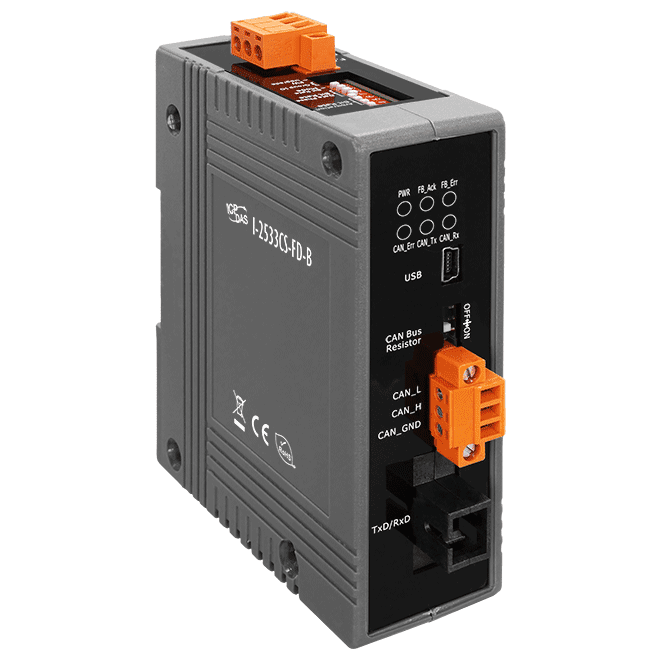

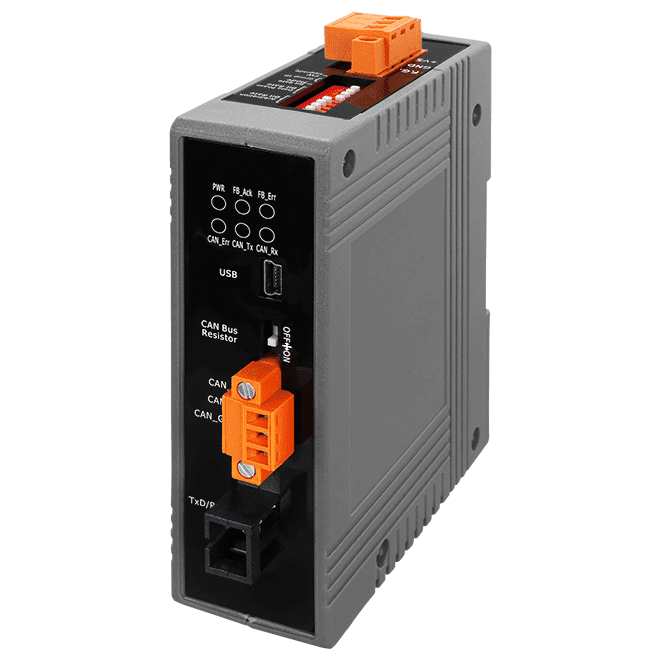

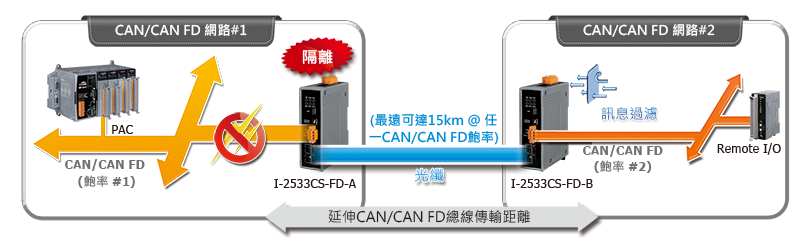

I-2533CS-FD-AB系列是一個地區性的CAN橋接器，用於透過單模光纖傳輸介質來建立兩個CAN總線系統之間的連結。為了解決CAN和光纖傳輸介質之間的問題，I-2533CS-FD-AB系列是專門設計來將電氣CAN總線信號轉換至光纖線路。此外，I-2533CS-FD-AB系列支援波分複用（WDM）技術，因此傳輸雙向CAN數據只需要單根光纖電纜即可完成。由於硬件限制，I-2533CS-FD-AB系列必須配對使用，這意味著可以有效降低佈署光纖電纜的成本。

I-2533CS-FD-AB系列還有三個更重要的特點。首先，CAN總線系統的傳輸距離限制不會受到不同CAN鮑率的影響，這表示所有CAN總線的工作距離可以更加擴展。其次，一個CAN網路上的總線錯誤不會影響到另一個CAN網路的運作。最後，兩個CAN網絡可以通過使用不同的CAN鮑率來實現高度的靈活性。

應用

控制系統
樓宇自動化
工廠自動化
分布式數據採集

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-2533CS-FD-A CR	說明CAN/CAN FD轉單模光纖橋接器; 1-port 單模(可達15公里), SC 接頭, TX 1310 nm, RX 1550 nm (RoHS)
產品系列 I-2533CS-FD-B CR	說明CAN/CAN FD轉單模光纖橋接器; 1-port 單模(可達15公里), SC 接頭, TX 1550 nm, RX 1310 nm (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power, 3 x CAN status, 2 x Fiber status

光纖
光纖線	8.3/125, 8.7/125, 9/125 or 10/125 μm
波長	I-2533CS-FD-A: TX: 1310, RX: 1550 nm I-2533CS-FD-B: TX: 1550, RX: 1310 nm
TX 輸出	-14 dBm Min. , -8 dBm Max.
傳輸距離	15 km (9/125 μm recommended)
RX 靈敏度	-31 dBm Max.
接收過截	0 dBm Max
Budget	17 dBm
傳播延遲	190 us (*Note1)

USB
規格	USB 2.0 High Speed (480Mbps)
接頭	USB Type B, Mini-B
驅動	Built-in Windows 7/8.1/10

CAN
Ports	1
規格	ISO 11898-2, CAN 2.0 A/B and FD
Baud Rate	CAN bit rates: 10 k ~ 1 M bps, CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2)
終端電阻	Switch for 120Ω terminal resistor
濾波器	Yes

電源
輸入範圍	+10 VDC ~ +30 VDC
功耗	3 W

機構
外殼	Plastic
尺寸 (mm)	33 x 127 x 101 (W x L x H)
安裝	DIN-Rail

環境
工作溫度	-25 ~ +75 °C
儲存溫度	-30 ~ +80 °C
濕度	10 ~ 90% RH, Non-condensing

規格說明

Note1：傳播延遲取決於CAN總線鮑率和CAN訊息格式。該值已使用1 Mbps的CAN鮑率，CAN ID 0x12345678和8字節的0xFF數據值進行測試。
Note2：根據具體的操作條件（電纜長度，網絡拓墣，所做的設置等），有可能達到 CAN FD 最大數據速率，但也有可能無法達到最大數據速率。
Note3：I-2533CS-FD-A和I-2533CS-FD-B必須同時在應用程序成對使用。
