CAN/CAN FD轉單模光纖轉換器

特色

相容於ISO 11898-2標準規範
支援 CAN2.0A/2.0B及CAN FD協定標準
CAN FD支援ISO and Non-ISO (Bosch)標準
CAN FD鮑率範圍(資料欄位)從100kbps至10000kbps
CAN鮑率範圍從10kbps至1000kbps
提供光纖斷線檢測機制
支援CAN總線訊息過濾設定功能
可透過USB埠更新模組韌體
可透過”Group ID”參數來達到簡易的CAN訊息路由功能
的模組可以透過光纖相互傳遞CAN訊息
內建指撥開關，可調整CAN總線120 Ω終端電阻
提供指撥開關調整CAN/CAN FD鮑率

介紹

I-2533CS-FD-60模組為CAN/CAN FD (CAN with Flexible Data-Rate) 通訊介面與單模光纖通訊介面的橋接器，能透過單模光纖連結兩個CAN/CAN FD網路。為了解決CAN/CAN FD通訊介面與光纖通訊介面之間的訊號轉換問題，I-2533CS-FD-60模組能夠將CAN/CAN FD介面的訊號，轉換成光纖上的訊號，並透過另外一個I-2533CS-FD-60模組把資料再次還原成CAN/CAN FD介面的訊號。此外，I-2533CS-FD-60模組更具備了三個重要的特性。

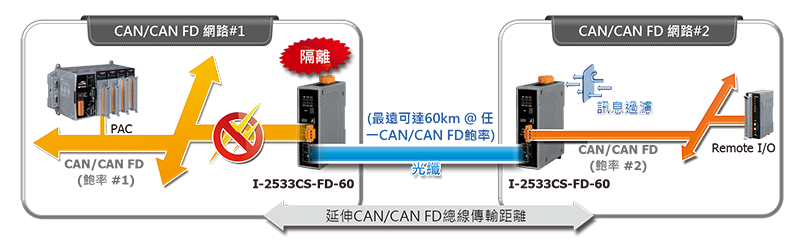

第一，它不會因為CAN網路的鮑率數值影響CAN/CAN FD資料的傳輸距離，無論您使用多快的鮑率，它都能維持在光纖端最遠60公里的傳輸距離。這表示I-2533CS-FD-60系列模組能夠延長CAN/CAN FD的資料傳輸距離。第二，如果在光纖一端的CAN/CAN FD網路發生CAN匯流排錯誤，例如CAN訊號線的短路，並不會影響到光纖上另一端CAN/CAN FD網路的正常運作。第三，您可以依據應用需求在光纖兩端使用不同鮑率的CAN/CAN FD網路，透過I-2533CS-FD-60模組讓這兩個CAN/CAN FD網路進行資料交換。

應用

控制系統
樓宇自動化
工廠自動化
分布式數據採集

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-2533CS-FD-60 CR	說明CAN/CAN FD轉單模光纖橋接器；1-port單模(可達60公里), SC接頭(RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power, 3 x CAN status, 2 x Fiber status

光纖
光纖線	8.3/125, 8.7/125, 9/125 or 10/125 μm
波長	1310 nm
TX 輸出	-5 dBm Min. , 0 dBm Max.
傳輸距離	60 km (9/125 μm recommended)
RX 靈敏度	-35 dBm Max.
接收過截	-5 dBm Max
Budget	30 dBm
傳播延遲	190 us (*Note1)

USB
規格	USB 2.0 High Speed (480Mbps)
接頭	USB Type B, Mini-B
驅動	Built-in Windows 7/8.1/10

CAN
Ports	1
規格	ISO 11898-2, CAN 2.0 A/B and FD
Baud Rate	CAN bit rates: 10 k ~ 1 M bps, CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2)
終端電阻	Switch for 120Ω terminal resistor
濾波器	Yes

電源
輸入範圍	+10 VDC ~ +30 VDC
功耗	3 W

機構
外殼	Plastic
尺寸 (mm)	33 x 127 x 101 (W x L x H)
安裝	DIN-Rail

環境
工作溫度	-25 ~ +75 °C
儲存溫度	-30 ~ +80 °C
濕度	10 ~ 90% RH, Non-condensing

規格說明

Note1：傳播延遲取決於CAN總線鮑率和CAN訊息格式。該值已使用1 Mbps的CAN鮑率，CAN ID 0x12345678和8字節的0xFF數據值進行測試。
Note2：根據具體的操作條件（電纜長度，網絡拓墣，所做的設置等），有可能達到 CAN FD 最大數據速率，但也有可能無法達到最大數據速率。
