I-2533CS-A

CAN轉單模光纖橋接器

特色

光纖類型：SC or SC Duplex; 單模; 100 Base-FX
在任何CAN鮑率下，最大傳輸距離可達15公里
NXP TJA1042 CAN收發器
CAN端的2500 Vrms隔離
支援 CAN 2.0A 與 CAN 2.0B 協議
完全相容 ISO 11898-2 的規範標準
CAN鮑率組態的旋鈕開關
提供跳線調整120 Ω 終端電阻
可拆卸式螺絲端子，使用鋁軌安裝方式
允許自定義CAN鮑率
光纖通道斷線檢測
CAN訊息過濾的實用工具
具有相同群組ID的CAN端口可以相互通訊

介紹

I-2533CS-A和I-2533CS-B是一個地區性的CAN橋接器，用於透過單模光纖傳輸介質，來建立兩個CAN總線系統之間的連結。為了解決CAN和光纖傳輸介質之間的問題，I-2533CS-A和I-2533CS-B是專門設計來將電氣CAN總線信號轉換至光纖線路。此外，I-2533CS-A和I-2533CS-B支援波分複用（WDM）技術，因此傳輸雙向CAN數據只需要單根光纖電纜即可完成。由於硬件限制，I-2533CS-A和I-2533CS-B必須配對使用，這意味著可以有效降低佈署光纖電纜的成本。

I-2533CS-A和I-2533CS-B還有三個更重要的特點。首先，CAN總線系統的傳輸距離限制不會受到不同CAN鮑率的影響，這表示所有CAN總線的工作距離可以更加擴展。其次，一個CAN網路上的總線錯誤不會影響到另一個CAN網路的運作。最後，兩個CAN網絡可以通過使用不同的CAN鮑率來實現高度的靈活性。

重要：您必須同時購買 I-2533CS-A 和 I-2533CS-B，因為這些產品是成對使用的。

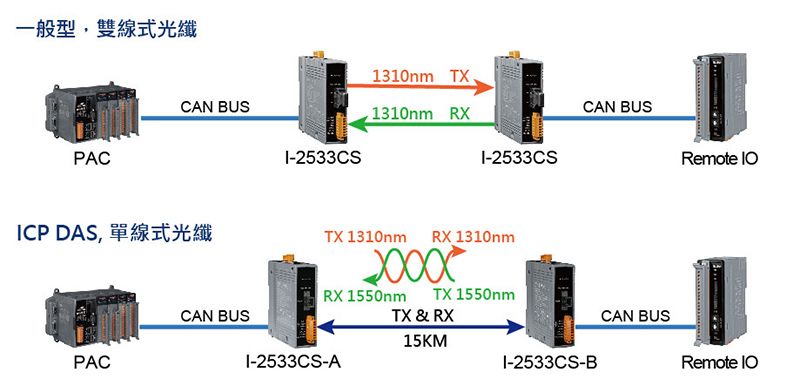

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-2533CS-A CR	說明CAN轉單模光纖橋接器; 1-port 單模 (可達15公里), SC 接頭, TX 1310 nm, RX 1550 nm (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 3 x CAN status 2 x Fiber status

COM Ports
Ports	1 x RS-232 (Utility Port)

光纖
Ports	Single-Mode; SC connector x 1; 100 Base-FX
光纖線	8.3/125, 8.7/125, 9/125 or 10/125 μm
波長	TX: 1310, RX: 1550 nm
TX 輸出	-14 dBm Min. , -8 dBm Max.
傳輸距離	15 km (9/125 μm recommended)
RX 靈敏度	-31 dBm Max.
接收過截	-5 dBm Max.
Budget	17 dBm
傳播延遲	190 us (*Note2)

CAN
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	500 Vrms on the CAN side
終端電阻	Switch for 120Ω terminal resistor
規格	ISO 11898-2, CAN 2.0A and CAN 2.0B
濾波器	Yes
