GW-7838-M
Modbus TCP 從站轉M-Bus 主站閘道器
特色
- 支援M-Bus 規範:EN-13757 和CJ/T-188
- 支援Modbus TCP/RTU 功能碼0x03 與0x04 讀取儀錶資料
- 預設的M-Bus 埠資料格式：8 資料位元，偶同位元檢查碼，1 停止位元
- 支援100 個M-Bus 從站設備
- M-Bus 端有短接保護功能
- M-Bus 端具有過載保護電路
- 可透過RS-232 更新韌體
- 內建看門狗機制
介紹
M-Bus（儀表總線）是㇐種廣泛用於各式儀錶，如電錶、水錶、熱量錶等的㇐種通訊介面，安裝方便 (M-Bus 的兩條線即包含了通訊與供電功能) 和強固可靠是M-Bus 最重要的特色，由於M-Bus 具有其自己的物理層和協議定義，因此常見需要轉換到其他系統上如Modbus。
在自動化領域中Modbus TCP/RTU 是一種很常見的通訊標準，泓格公司開發出了Modbus TCP/RTU 轉M-Bus 的閘道器GW-7838-M，它可讓Modbus TCP/RTU 主站使用Modbus TCP/RTU 通訊讀取M-Bus 系統的儀錶資料，在M-Bus 網路中GW-7838-M最多同時可以連接100 個儀錶，透過工具程式進行初始配置後，GW-7838-M 會自動讀回儀錶資料，作為Modbus TCP/RTU主站的PCL 或PC 就可以透過TCP/RS-232 通訊輕易讀回資料。

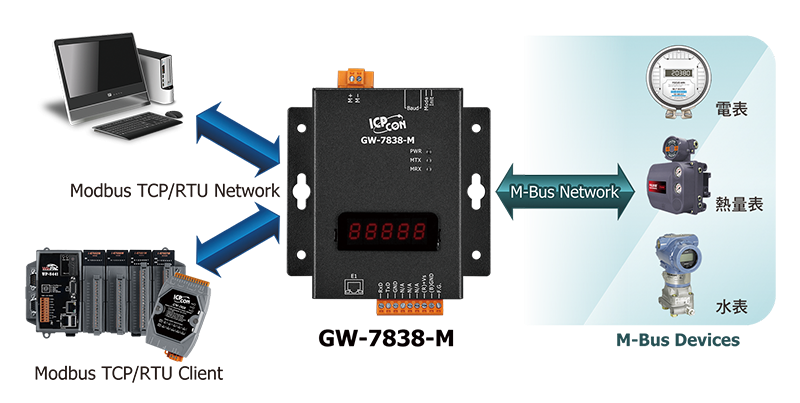

應用
M-Bus（Meter-Bus）是一種為讀取測量儀器而優化的總線，例如：電錶、冷熱水錶、氣體、壓力、傳感器和致動器等......。
相似產品
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| 通訊協定 | Modbus TCP |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232, Non-isolated |
| Baud Rate | 300 ~ 115200 bps |
| 同位元 | None, Even, Odd, Mark, Space |
| Data Bit | 5, 6, 7, 8 |
| Stop Bit | 1, 2 |
| M-Bus | |
|---|---|
| Ports | 1 |
| Baud Rate | 300 ~ 2400 bps and user-defined baud rate |
| Data Bit | 5, 6, 7, 8 |
| Stop Bit | 1, 2 |
| 同位元 | None, Even, Odd, Space, Mark |
| 隔離 | 3750 Vrms for photo-couple |
| 電流保護 | short-circuit protection |
| 電源 | |
|---|---|
| 功耗 | 1.8 W @ 24 VDC (with 1 slave device), 11.8 W @ 24 VDC (with 100 slave devices) |
| 機構 | |
|---|---|
| 尺寸 (mm) | 102 x 123 x 40 (W x H x D) |
| 安裝 | Wall mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
- 提供 M-Bus 與串列通訊埠設定可自訂義通訊速率
- 檢查韌體版本
- 設定 M-Bus 閘道器的儀表通訊列表
- 測試讀取儀錶資料
- 更新韌體
|
開關調整通訊速率
|
||||||
| 指撥開關 0 ~ 6 | 0000 | 1000 | 0100 | 1100 | 0010 | 1010 |
| 通訊速率 [bps] | 300 | 600 | 1200 | 2400 | 4800 | 9600 |
| 指撥開關 0 ~ 6 | 0110 | 1110 | 0001 | 1001 | Others | |
| 通訊速率 [bps] | 19200 | 38400 | 57600 | 115200 | User-defined | |
| 指撥開關狀態 0 為 OFF，1 為 ON 串列通訊預設的資料格式為 8, n, 1 M-Bus 通訊埠預設的資料格式為 8, e, 1 |
||||||
|
指撥開關切換運行模式
|
||
| DIP 1 (Init) | DIP 2 (Mode) | 說明 |
|---|---|---|
| OFF | OFF | 正常運行模式 |
| OFF | ON | 設定模式 |
| ON | OFF | 韌體更新模式 |
|
支援儀錶
下表中的儀錶為泓格公司有測試過的儀表： |
|||
| Manufacture | Picture | Model Type | Meter Type |
|---|---|---|---|
| Danfoss |  |
SONOMETER 500 | 熱量錶 |
| SENSUS |  |
405S | 水錶 |
| WESER |  |
PUL | 熱量錶 |
| DIEHL |  |
ALTAIR V4 | 水錶 |
| Wason |  |
LXZD-Y3 | 水錶 |
