GW-7553-M
PROFIBUS轉Modbus TCP閘道器
特色
- 通訊協定：DP-V0 & DP-V1僕站
- 傳輸速度設定：自動偵測
- 最大輸入資料長度：240 Bytes
- 最大輸出資料長度：240 Bytes
- 位址設定：0~126(由指撥開關設定)或EEPROM
- 支援Modbus模式：主站/從站
- 支援Modbus格式：RTU/ASCII/TCP
- COM 1 資料格式：7/8資料位元, 無/奇/偶同位, 1/2停止位元
- 網路隔離保護：2500 Vrms高速耦合隔離保護電路
- 直流隔離保護：3000VDC on PROFIBUS side
介紹

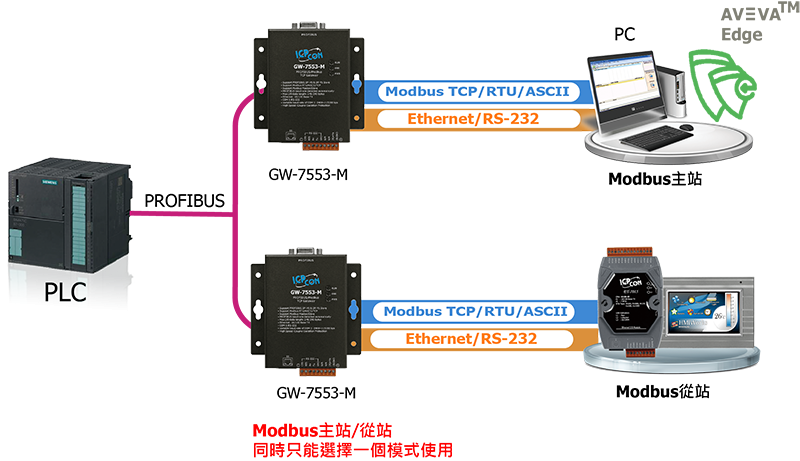

GW-7553 是支援PROFIBUS DP從站轉Modbus通訊協定的閘道器，透過 GW-7553 能使PROFIBUS主站設備直接存取Modbus TCP主端或從端設備，這些 Modbus TCP設備可以是PLC、感測器及泓格科技的PA C、 I-8KE4-MTCP和 ET-7000模組等。藉由GW-7553模組的強大功能，用戶能輕易的將Modbus TCP設備連接到PROFIBUS 的通訊網路上。而 GW-7553模組除了支援Modbus TCP通訊協定外，同時也支援Modbus RTU與ASCII通訊協定。
應用
- 工業自動化
- 工廠自動化
- 流程自動化
- 等等
相似產品
| CPU 模組 | |
|---|---|
| CPU | 80186, 80 MHz or compatible |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| 看門狗計時器 | Watchdog IC CPU built-in |
| LED 燈 | |
|---|---|
| 狀態 | PWR LED, RUN LED, ERR LED |
| 乙太網路 | |
|---|---|
| Ports | 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) |
| COM Ports | |
|---|---|
| Ports | RS-232 (For updating firmware and configuration) 5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND ) |
| Baud Rate | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| 同位元 | None, Even, Odd |
| Data Bit | 7, 8 |
| Stop Bit | 1, 2 |
| PROFIBUS | |
|---|---|
| 控制晶片 | Profichip VPC3+C |
| 傳送器 | ADI ADM2486 |
| Baud Rate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic |
| 通訊協定 | DP-V0 & DP-V1 |
| 電源 | |
|---|---|
| 功耗 | 2.5 W |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 96 x 33 x 119 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75℃ |
| 儲存溫度 | -30 ~ +85 ℃ |
| 濕度 | 5 ~ 95% RH, Non-condensing |
- 提供通訊安全值設定
- 提供乙太網路設定
- 顯示診斷訊息與裝置資訊
- 顯示 GW-7553 與 Modbus 設備間之通訊記錄
.
Modbus支援命令
GW-7553僅支援下列 Modbus 功能碼| Code | Name | Description |
|---|---|---|
| 01 | Read Coil Status | Read the ON/OFF status of discrete outputs in the slave |
| 02 | Read Input Status | Read the ON/OFF status of discrete inputs in the slave |
| 03 | Read Holding Registers | Read the binary contents of holding registers in the slave |
| 04 | Read Input Registers | Read the binary contents of input registers in the slave |
| 05 | Force Single Coil | Write a single output to either ON or OFF in the slave |
| 06 | Preset Single Register | Write an integer value into a single register in the slave |
| 15 | Force Multi. Coils | Write each coil in the sequence of coils to either ON or OFF in the slave |
| 16 | Preset Multi. Registers | Write a block of contiguous registers in the slave |
